SYJ-d120-200 2000 rpm Lager Testbank voor het meten van lagers met binnendiameters van 120-200mm

SYJ-d120-200 Lager Testbank Hoofdcomponenten

S   SYJ-d120-200 lager testbank bestaat voornamelijk uit een bed, een testlichaam, een aandrijfsysteem, een laadsysteem, een smeersysteem, een luchtkoelsysteem, een elektrisch besturingssysteem en software, zoals weergegeven in Figuur 1.

                                   Figuur 1 (Algemene configuratie van de spoorweglager testbank)

1) Matrix

Het Matrix, beschouwd als de basis van de spoorweglager testbank, is gemaakt van nodulair gietijzer, wat de stabiliteit van de testbank bij hoge snelheid rotatie en grote belasting garandeert.

2) Testbanklichaam

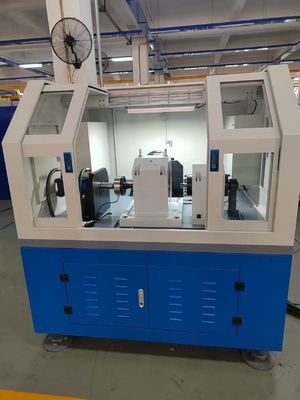

Het testbanklichaam is het kernonderdeel van de spoorweglager testbank, en de structuur ervan is de sleutel tot de spoorweglager testbanktechnologie. Het testbanklichaam bestaat uit een laadinrichting, een testassysteem, een testlager, een laadmechanisme, enz.

Figuur 2

Testlager Gereedschap

3) Aandrijfsysteem

De aandrijfmotor gebruikt een servomotor, die snelheidsregeling met gesloten lus toepast. De motor brengt snelheid en koppel over op de testspindel. Het motorvermogen is 37kW en de motorkarakteristieke curve is als volgt.

Voldoen aan de testkenmerken: Motorsnelheidsregeling bereik 100～±2000 rpm.

Servomotor karakteristieke curve

4) Laadsysteem

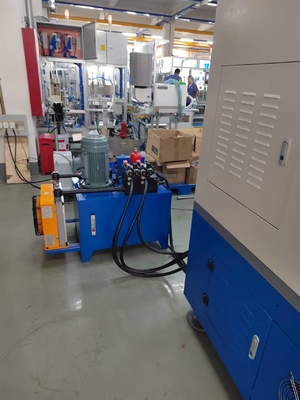

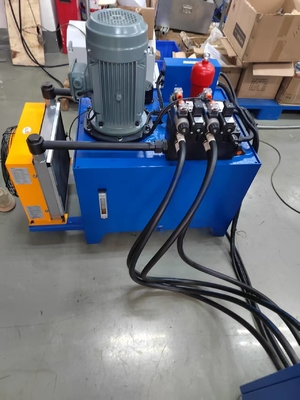

Het laadsysteem gebruikt een hydraulische servoklep met gesloten lus. Het hydraulische laadsysteem wordt buiten het testbanklichaam geplaatst, wat handig is voor onderhoud en warmteafvoer. Het hydraulische laadsysteem is een belangrijk onderdeel van het elektro-hydraulische gesloten lus servo laadsysteem.

5) Smeersysteem

Het smeersysteem is het smeersysteem voor de apparatuurlagers. Om te voldoen aan de smeervereisten voor de apparatuurlagers, moet het smeersysteem worden uitgerust met aanvoer- en retouroliepompen.

6) Besturingssysteem en elektrische onderdelen

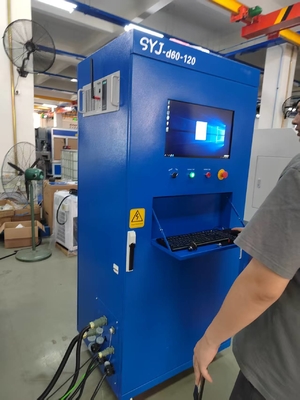

Het besturingssysteem bestaat uit een programmeerbare controller van Omron, een programmeerbare besturingsterminal, een frequentieomvormer, diverse sensoren (temperatuur, snelheid, druk, trillingen) acquisitie-eenheden, motoren, enz.

7) Luchtkoelsysteem

De axiale ventilator gebruikt de ultra-lage ruis axiale ventilator geproduceerd door Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, met een luchtvolume van 15800 m3/h, een windsnelheid van 10 m/s en een gecontroleerde luchttoevoersnelheid.

SYJ-d120-200 2000 rpm Lager Testbank Technische Parameters

SYJ-d120-200 2000 rpm Lager Testbank Kenmerken

1) Stroomvereisten: De ingangsspanning is enkelfasige driefasige AC220V±10% 50Hz.

2) Lekbescherming: stroomtype lekstroombeveiliging, IΔn ≤30mA, werkingstijd ≤0,1s, capaciteit 10A.

3) Regelaar: Uitgerust met een AC-snelheidsmotorregelaar om instelbare stroom aan de motor te leveren.

4) Datalogger: Een datalogger is geconfigureerd om experimentele gegevens te verzamelen.

5) Experimenteel mechanisme: inclusief rollager nominale diameter, overspanning, rollager type, beweegbare rollagerzitting, rollager radiale laadinrichting, enz.

6) Sensoren: Uitgerust met meerdere sensoren, waaronder rollager radiale belastingssensor, totale radiale belastingssensor, totale axiale belastingssensor, linker- en rechter rollager axiale belastingssensor, enz., voor het meten van de lagerprestaties onder verschillende loads.

SYJ-d120-200 2000 rpm Lager Testbank Toepassingsgebieden

1) Lagerfabricage-industrie: gebruikt voor de ontwikkeling van nieuwe producten, verificatie van het productieproces en kwaliteitsinspectie in de fabriek;

2) Automobielindustrie: testen van belangrijke componenten zoals wiellagerlagers en versnellingsbaklagers;

3) Lucht- en ruimtevaart: Testen van componenten onder extreme werkomstandigheden, zoals motorlagers en landingsgestellagers;

4) Spoorwegvervoer: Verifieer de prestaties van wielstellen en tractiemotorlagers voor hogesnelheidstreinen en metro's;

5) Bouwmachines: testen van zwaarbelaste lagers van graafmachines, kranen en andere apparatuur;

6) Windenergie-industrie: testen van de hoofdaslagers en giertandwiel lagers van windturbines;

7) Precisie-werktuigmachines: Verifieer de stabiliteit van spil lagers onder hoge snelheid en hoge precisie werkomstandigheden.

Bedrijfsprofiel

Seelong Intelligent Technology (Luoyang) Co., Ltd. is een hightechbedrijf dat gespecialiseerd is in apparatuurmeting, -besturing, -ontwerp, -fabricage en verkoopdiensten voor energiesystemen op verschillende gebieden, zoals lucht- en ruimtevaart, automotive en nieuwe energie; Het bedrijf is gevestigd in de prachtige pioenrozenstad Luoyang.

Seelong is gespecialiseerd in onderzoek en ontwikkeling, productie en service van testapparatuur voor nieuwe energiemotoren, hybride energiesystemen, motoren, transmissies en meer. Onze belangrijkste producten omvatten elektrische dynamometers, meet- en regelsystemen, DC-voedingen en werkomstandigheden garantiesystemen. Seelong heeft een compleet verkoop- en servicesysteem, dat zich houdt aan de bedrijfsfilosofie van p rovid ing f ine q uality s ervices for s urviv al and k eep ing on r enovation for development, en het voorzien van gebruikers van verschillende soorten energie-engineering meet- en regeloplossingen op verschillende gebieden

.De geavanceerde ontwerpfilosofie en rijke ervaring van Seelong in de industrie geven het bedrijf een technologische Voordelen

voorop op concurrenten in dezelfde branche, en de producten van het bedrijf kunnen beter voldoen aan de werkelijke marktvraag. Seelong is dapper in innovatie. Terwijl het zijn eigen technologische doorbraken en ontwikkeling waardeert, heeft het langdurige en diepgaande samenwerkingsrelaties opgebouwd met meerdere binnenlandse onderzoeksinstituten zoals Tsinghua University en Shandong University. Het heeft CE-certificering, ISO9001-kwaliteitssysteemcertificering, AAA-niveau bedrijfs certificering behaald, meer dan tien uitvindingsoctrooien en twee software copyrights verkregen. Het heeft professionele apparatuur en diensten geleverd aan meer dan honderd gebruikers, zowel nationaal als internationaal. Het bedrijf heeft het vertrouwen van binnenlandse en buitenlandse klanten gewonnen met zijn kosteneffectieve producten en hoogwaardige diensten, en heeft een langdurige win-win strategische partnerschap tot stand gebracht.

Alle medewerkers van Seelong Intelligent Technology (Luoyang) Co., Ltd. heten oprecht samenwerking van binnenlandse en buitenlandse klanten van harte welkom en werken samen voor de toekomst en gemeenschappelijke ontwikkeling.
