SYJ-d60-120 5000 rpm Lager Testbank Productbeschrijving
Een kleine hogesnelheidslager testbank wordt gebruikt voor het testen van lagers bij hoge temperaturen (kamertemperatuur) en hoge snelheden. Deze testmachine heeft twee besturingsmodi: handmatig en computergestuurd automatisch. In de automatische besturingsmodus van de computer kan de testmachine hogesnelheidstests uitvoeren op lagers volgens het ingestelde belastingsspectrum. De computer verzamelt en slaat automatisch testgegevens op en kan automatisch de uitval van de lagers bepalen en de machine stoppen op basis van de ingestelde uitvalparameters.
De lager testbank bestaat uit de volgende apparatuur: Machinebed Systeem, Servo Motor Aandrijfeenheid, Test Belastingssysteem, Lager Smering Oliecirculatiesysteem, Testgereedschap en Elektrische en Besturingssystemen.
SYJ-d60-120 Lager Testbank Hoofdcomponenten
S SYJ-d60-120 lager levensduur testmachine bestaat voornamelijk uit een bed, een testlichaam, een aandrijfsysteem, een belastingssysteem, een smeersysteem, een luchtkoelsysteem, een elektrisch besturingssysteem en software, zoals weergegeven in Figuur 1.
Figuur 1 (Algemene configuratie van de spoorweglager testbank)
1) Matrix
Het Matrix, beschouwd als de basis van de spoorweglager testbank, is gemaakt van nodulair gietijzer, wat de stabiliteit van de testbank bij rotatie met hoge snelheid en werking onder grote belasting kan garanderen.

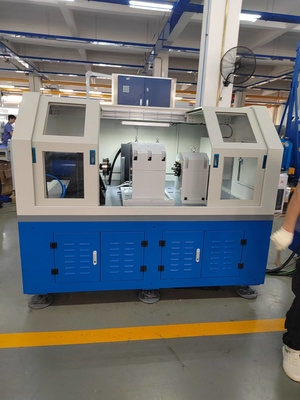

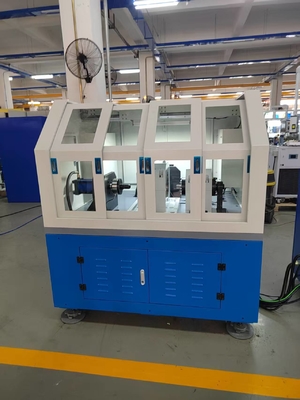

2) Testbanklichaam
Het testbanklichaam is het kernonderdeel van de spoorweglager testbank en de structuur ervan is de sleutel tot de technologie van de spoorweglager testbank. Het testbanklichaam bestaat uit een laadinrichting, een testassysteem, een testlager, een laadmechanisme, enz.
Figuur 2
Testlager Gereedschap
3) Aandrijfsysteem
De aandrijfmotor gebruikt een servomotor, die een snelheidsgeregelde regellus gebruikt. De motor brengt snelheid en koppel over op de testspindel. Het motorvermogen is 37kW en de motorkarakteristieke curve is als volgt.
Voldoen aan de testkenmerken: Motorsnelheidsregeling bereik 100～＋2000 rpm.
Servomotor karakteristieke curve

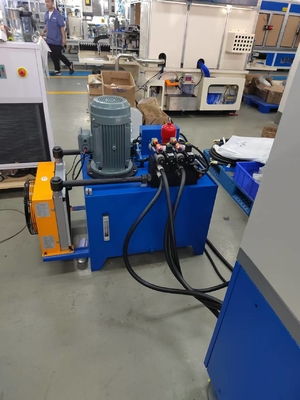

4) Belastingssysteem
Het belastingssysteem gebruikt een hydraulische servoklep gesloten lus modus. Het hydraulische belastingssysteem wordt buiten het testbanklichaam geplaatst, wat handig is voor onderhoud en warmteafvoer. Het hydraulische belastingssysteem is een belangrijk onderdeel van het elektro-hydraulische gesloten lus servo belastingssysteem.
5) Smeersysteem
Het smeersysteem is het lager smeersysteem van de apparatuur. Om te voldoen aan de smeervereisten voor de apparatuurlagers, moet het smeersysteem worden uitgerust met toevoer- en retouroliepompen.

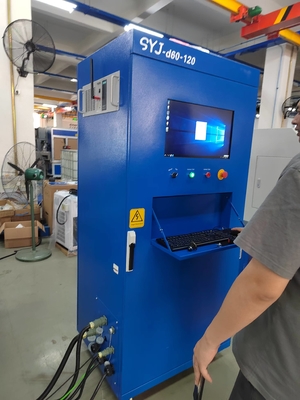

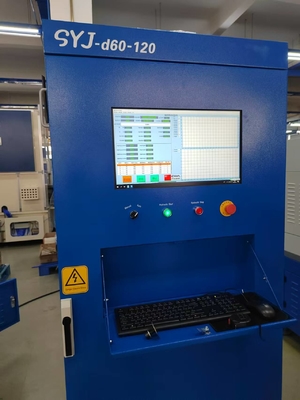

6) Besturingssysteem en elektrische onderdelen
Het besturingssysteem bestaat uit een programmeerbare controller van Omron, een programmeerbare besturingsterminal, een frequentieomvormer, diverse sensoren (temperatuur, snelheid, druk, trillingen) acquisitie-eenheden, motoren, enz.
7) Luchtkoelsysteem
De axiale ventilator gebruikt de ultra-lage ruis axiale ventilator geproduceerd door Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, met een luchtvolume van 15800 m3/h, een windsnelheid van 10 m/s en een gecontroleerde luchttoevoersnelheid.
SYJ-d60-120 5000 rpm Lager Testbank Technische Parameters
| Technische Indicatoren |
Waarden |
| Binnendiameter van het testlager |
φ60 mm - φ120 mm |
| Maximale axiale testbelasting |
0-200 kN, nauwkeurigheid ±3% (elke set lagers kan worden belast volgens de kilometerstand) |
| Maximale radiale testbelasting |
0-300 kN, nauwkeurigheid ±3% (elke set lagers, statische belasting, belasting is instelbaar) |
| Maximumsnelheid |
0-5000 r/min (snelheid is instelbaar), gesloten-lusregeling, regelnauwkeurigheid ±2% |
| Belastingsmodus |
Automatische of handmatige aanpassingsmodus, voorgeprogrammeerde belastingsspectrummodus, snelheidsmodus |
| Hulplagers |
Geforceerde smering met dunne olie |
SYJ-d60-120 5000 rpm Lager TestbankKenmerken
1) Stroomvereisten: De ingangsspanning is enkelfasige driefasige AC220V±10% 50Hz.
2) Lekbescherming: stroomtype lekstroombeveiliging, IΔn ≤30mA, werkingstijd ≤0,1s, capaciteit 10A.
3) Regelaar: Uitgerust met een AC-snelheidsmotorregelaar om instelbaar vermogen aan de motor te leveren.
4) Datalogger: Een datalogger is geconfigureerd om experimentele gegevens te verzamelen.
5) Experimenteel mechanisme: inclusief rollager nominale diameter, overspanning, rollagertype, beweegbare rollagerzitting, rollager radiale laadinrichting, enz.
6) Sensoren: Uitgerust met meerdere sensoren, waaronder rollager radiale belastingssensor, totale radiale belastingssensor, totale axiale belastingssensor, linker- en rechter rollager axiale belastingssensor, enz., voor het meten van de lagerprestaties onder verschillende loads.
SYJ-d60-120 5000 rpm Lager Testbank Toepassingsgebieden
Omvat lagerfabricage en industrieën met hoge eisen aan lagerbetrouwbaarheid: lagerproductie (R&D, kwaliteitscontrole), auto's (wielnaaf/versnellingsbaklagers), lucht- en ruimtevaart (motorlagers), spoorvervoer (wielstellen), bouwmachines (zwaarbelaste lagers), windenergie (spindellagers), precisie-werktuigmachines (spindellagers), enz.
