De lagertestbank bestaat uit de volgende apparatuur: Machinebed Systeem, Servo Motor Aandrijfeenheid, Test Belastingssysteem, Lagersmering Oliecirculatiesysteem, Testgereedschap en Elektrische en Besturingssystemen.
2) Lekbescherming: stroomtype lekstroombeveiliging, IΔn ≤30mA, werkingstijd ≤0,1s, capaciteit 10A.
3) Regelaar: Uitgerust met een AC-snelheidsmotorregelaar om instelbare stroom aan de motor te leveren.
4) Datalogger: Een datalogger is geconfigureerd om experimentele gegevens te verzamelen.
5) Experimenteel mechanisme: inclusief nominale diameter van wentellagers, overspanning, type wentellager, beweegbare wentellagerzitting, radiaal belastingsapparaat voor wentellagers, enz.
6) Sensoren: Uitgerust met meerdere sensoren, waaronder radiale belastingssensor voor wentellagers, totale radiale belastingssensor, totale axiale belastingssensor, axiale belastingssensor voor linker- en rechterwentellagers, enz., voor het meten van de lagerprestaties onder verschillende belastingen.
SYJ-d20-60 10000 rpm Lagertestbank Technische parameters
| Technische indicatoren |
Waarden |
| Aantal gelijktijdig geteste lagers |
2 |
| Binnendiameter van het testlager |
φ20 mm-φ60 mm |
| Buitendiameter van het testlager |
φ100 mm-φ150 mm |
| Maximale axiale testbelasting |
0-50 kN, nauwkeurigheid ±3% (elke set lagers kan worden belast volgens de kilometerstand) |
| Maximale radiale testbelasting |
0 -100 kN, nauwkeurigheid ±3% (elke set lagers, statische belasting, belasting is instelbaar) |
| Maximumsnelheid |
100-10000 r/min (snelheid is instelbaar), closed-loop regeling, regelnauwkeurigheid ±2% |
| Belastingsmodus |
Automatische of handmatige aanpassingsmodus, voorgeprogrammeerde belastingsspectrummodus, snelheidsmodus |
| Hulplagers |
Geforceerde smering met dunne olie
|
SYJ-d20-60 10000 rpm Lagertestbank Hoofdonderdelen
De SYJ-d20-60 lagertestmachine bestaat voornamelijk uit een bed, een testlichaam, een aandrijfsysteem, een belastingssysteem, een smeersysteem, een luchtkoelsysteem, een elektrisch besturingssysteem en software, zoals weergegeven in Figuur 1.
Figuur 1 (Algemene configuratie van de spoorweglagertestbank)
1) Matrix
Het Matrix, beschouwd als de basis van de spoorweglagertestbank, is gemaakt van nodulair gietijzer, wat de stabiliteit van de testbank bij rotatie met hoge snelheid en werking met grote belasting kan garanderen.

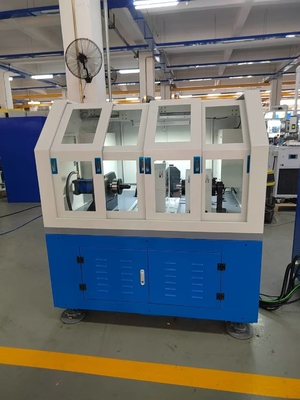

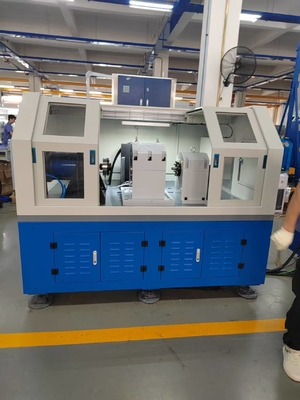

2) Testbanklichaam
Het testbanklichaam is het kernonderdeel van de spoorweglagertestbank en de structuur ervan is de sleutel tot de spoorweglagertestbanktechnologie. Het testbanklichaam bestaat uit een laadinrichting, een testassysteem, een testlager, een laadmechanisme, enz.
Figuur 2
Testlager Gereedschap
3) Aandrijfsysteem
De aandrijfmotor gebruikt een servomotor, die gebruik maakt van snelheids-closed-loop-regeling. De motor brengt snelheid en koppel over op de testspindel. Het motorvermogen is 37kW en de motorkarakteristieke curve is als volgt.
Voldoen aan de testkenmerken: Motorsnelheidsbereik 100～±2000 rpm.
Servomotor karakteristieke curve

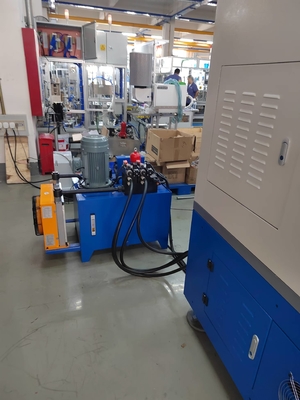

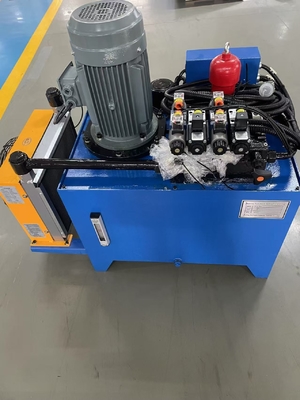

4) Belastingssysteem
Het belastingssysteem maakt gebruik van een hydraulische servoklep closed-loop-modus. Het hydraulische belastingssysteem wordt buiten het testbanklichaam geplaatst, wat handig is voor onderhoud en warmteafvoer. Het hydraulische belastingssysteem is een belangrijk onderdeel van het elektro-hydraulische closed-loop-servobelastingssysteem.
5) Smeersysteem
Het smeersysteem is het lagersmeersysteem van de apparatuur. Om te voldoen aan de smeervereisten voor de apparatuurlagers, moet het smeersysteem worden uitgerust met toevoer- en retouroliepompen.

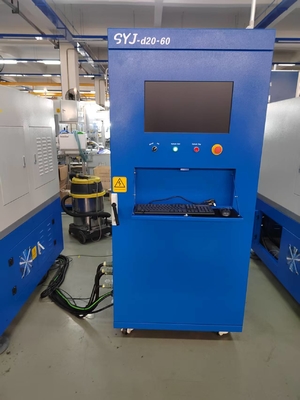

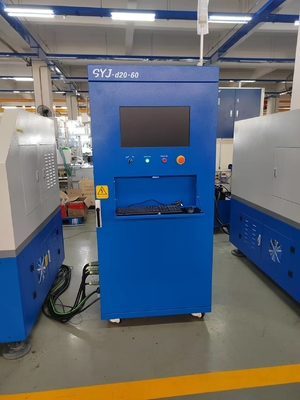

6) Besturingssysteem en elektrische onderdelen
Het besturingssysteem bestaat uit een programmeerbare controller van Omron, een programmeerbare besturingsterminal, een frequentieomvormeraandrijfeenheid, verschillende sensoren (temperatuur, snelheid, druk, trilling) acquisitie-eenheden, motoren, enz.
7) Luchtkoelsysteem
De axiale ventilator gebruikt de ultra-lage ruis axiale ventilator geproduceerd door Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, met een luchtvolume van 15800 m3/h, een windsnelheid van 10 m/s en een gecontroleerde luchttoevoersnelheid.
SYJ-d20-60 10000 rpm Lagertestbank Toepassingsgebieden
Omvat lagerfabricage en industrieën met hoge eisen aan lagerbetrouwbaarheid: lagerproductie (R&D, kwaliteitscontrole), auto's (wielnaaf/versnellingsbaklagers), lucht- en ruimtevaart (motorlagers), spoorvervoer (wielstellenlagers), bouwmachines (zwaarbelastingslagers), windenergie (spindellagers), precisie-gereedschapsmachines (spindellagers), enz.
Bedrijfsprofiel
Seelong Intelligent Technology (Luoyang) Co., Ltd. is een hightechbedrijf dat gespecialiseerd is in apparatuurmeting, -besturing, -ontwerp, -fabricage en verkoopdiensten voor energie-engineering systemen op verschillende gebieden zoals lucht- en ruimtevaart, automotive en nieuwe energie; Het bedrijf is gevestigd in de prachtige pioenrozenstad Luoyang.
Seelong is gespecialiseerd in onderzoek en ontwikkeling, productie en service van testapparatuur voor nieuwe energiemotoren, hybride energiesystemen, motoren, transmissies en meer. Onze belangrijkste producten zijn elektrische dynamometers, meet- en regelsystemen, DC-voedingen en werkomstandigheden garantiesystemen. Seelong heeft een compleet verkoop- en servicesysteem, waarbij de bedrijfsfilosofie wordt aangehouden van p rovid ing f ine q uality s ervices voor s urviv al en k eep ing on r enovation voor ontwikkeling, en het verstrekken van gebruikers met verschillende soorten energie-engineering meet- en regeloplossingen op verschillende gebieden
.De geavanceerde ontwerpfilosofie en rijke ervaring van Seelong in de industrie geven het bedrijf een technologische Voordelen
voorop op concurrenten in dezelfde branche, en de producten van het bedrijf kunnen beter voldoen aan de werkelijke marktvraag. Seelong is dapper in innovatie. Terwijl het zijn eigen technologische doorbraken en ontwikkeling waardeert, heeft het langdurige en diepgaande samenwerkingsrelaties opgebouwd met meerdere binnenlandse onderzoeksinstituten zoals de Tsinghua University en de Shandong University. Het heeft CE-certificering, ISO9001-kwaliteitssysteemcertificering, AAA-niveau bedrijfscertificering behaald, meer dan tien uitvindingsoctrooien en twee software-auteursrechten verkregen. Het heeft professionele apparatuur en diensten geleverd aan meer dan honderd gebruikers, zowel nationaal als internationaal. Het bedrijf heeft het vertrouwen van binnenlandse en buitenlandse klanten gewonnen met zijn kosteneffectieve producten en hoogwaardige diensten en heeft een langdurige win-win strategische samenwerking tot stand gebracht.
