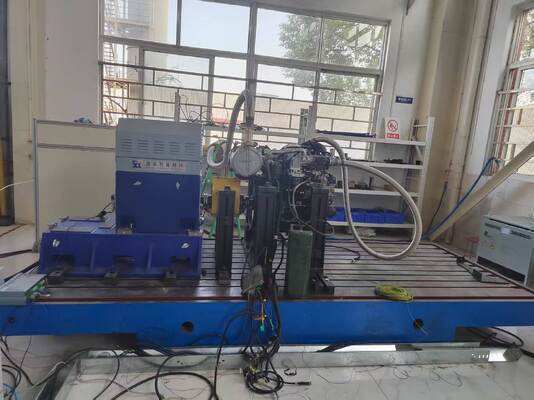

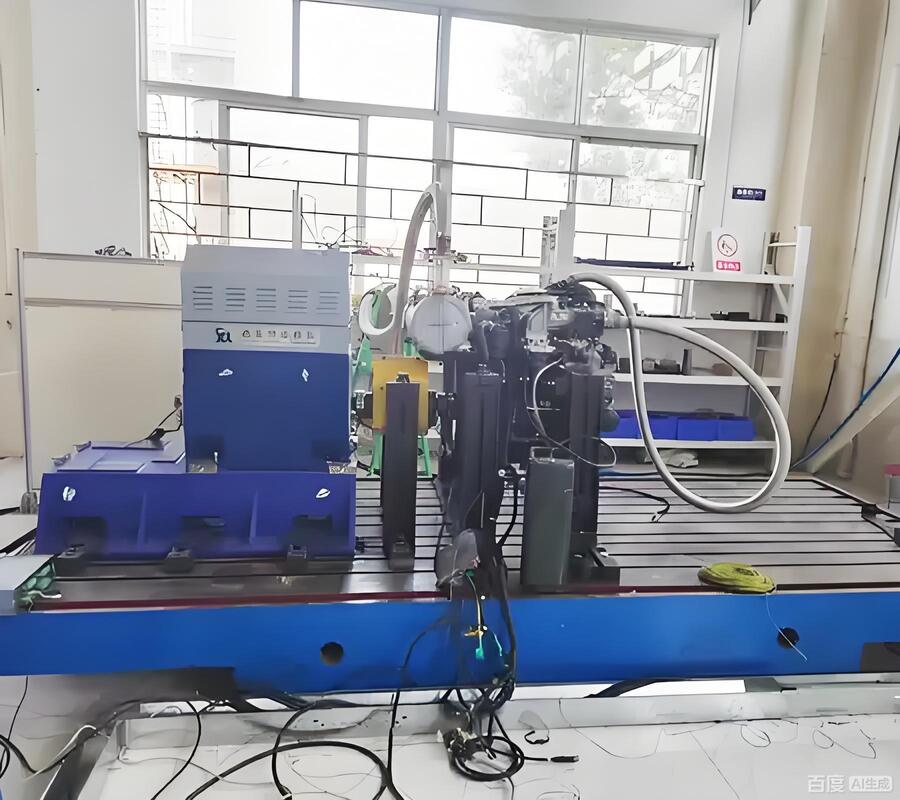

SSCD355-1500-3800 355kW Dieselmotor Elektrische Dynamometer Testbank Systeem

SSCD355-1500-3800 355kW Dieselmotor Elektrisch dynamometersysteem

1.SSCD355-1500-3800 355 kW DieselMotor elektrische dynamometer testbank systeem Beschrijving

The 355kW diesel engine electric dynamometer test bench system uses a high-power AC electric dynamometer as the core testing unit and is equipped with an imported four-quadrant active variable frequency inverter system as the control coreDe tijdens de test gegenereerde elektrische energie kan rechtstreeks naar het net worden teruggestuurd, waardoor een efficiënte energieherwinning wordt bereikt.Het neemt het geüpgraded XLE-3000 meet- en besturingssysteem, die een grotere computer- en verwerkingscapaciteit heeft en automatisch verschillende testcycli kan voltooien, zoals vereist door de nationale voorschriften en door de klant gedefinieerde specificaties.Het is compatibel met verschillende externe hulpapparatuur, zoals transiente brandstofverbruikmetersHet systeem verzamelt via een zeer nauwkeurig gegevensverzamelingssysteem uitgebreid de werkingsparameters van de motor, realiseert real-time-opname van de,Het programma is gebaseerd op een programma voor de verwerking van gegevens en visuele weergave, en genereert automatisch gestandaardiseerde testrapporten.

2.SSCD355-1500-3800355 kWDIJselEingineEelektrischDmeting van de druk TechnischePArameeters

 3.SSCD355-1500-3800355kWDieselMotorElektrischDynamometersysteem Referentiestandaards

1)GB17691-2018: emissiegrenswaarden en meetmethoden voor verontreinigende stoffen van zware dieselwagens (nationale verplichte norm),die specifiek betrekking heeft op emissietests voor dieselmotoren met een hoog vermogen.

2)GB/T 18297-2024: Testmethoden voor de prestaties van automobielmotoren (Nationale aanbevolen norm), van toepassing op dieselmotoren voor krachtige automobielen en technische apparatuur.

3)GB/T 17692-2024: Testmethode voor het netto vermogen van motoren en aandrijvingsmotoren voor auto's (Nationale aanbevolen norm), die voldoet aan de eisen voor nauwkeurige testen van het netto vermogen van motoren van de klasse 355 kW.

4)GB/T 20891-2014: emissiegrenswaarden en meetmethoden voor uitlaatgasverontreinigende stoffen van dieselmotoren die worden gebruikt in niet-wegen mobiele machines,voor het testen van krachtige motoren in bouwmachines, schepen en andere velden.

4.SSCD355-1500-3800 355kW Dieselmotor Elektrisch dynamometer testbank systeem TechnischeVoordelen

1)Ultra-hoge precisie testen:uitgerust met een 0,03% FS hoogprecisie koppel sensor en een 1000 Hz hoog snelheids gegevensverzamelingssysteem,het bevat nauwkeurig de eigenschappen van hoge- en lage-snelheidsmoment en hoge-snelheidsmotor met een hoog vermogen, voldoet aan de precisie-testbehoeften van zwaar materieel, scheepvaart, enz., en de testgegevens hebben een sterke traceerbaarheid.

2)Grote aanpassingsmogelijkheden voor bedrijfsomstandigheden:Ondersteunt testen in een breed snelheidsbereik van 500-3800 tpm, met naadloze verbinding tussen constant koppel en constant vermogen.Het kan complexe scenario's simuleren zoals plotselinge belastingveranderingen en voortdurend veranderende bedrijfsomstandigheden, en is geschikt voor uitgebreide tests van vermogen, betrouwbaarheid, emissies en andere afmetingen van dieselmotoren met een groot cilindervermogen en een hoog vermogen.

3)Extrem energiezuinig en efficiënt:Het neemt een vierfasig LC-filter + IGBT-modulair parallelstroomverdelend energie-feedbackontwerp aan, met een feedback-efficiëntie van 99,1%,die het energieverbruik met meer dan 35% verlaagt in vergelijking met traditionele weerstandsladende dynamo's, waardoor meer dan 450.000 yuan aan elektriciteitskosten per jaar worden bespaard, in overeenstemming met het concept van groene testen.

4)Het systeem is stabiel en betrouwbaar:Het integreert ABB zware frequentie-omvormer systeem, HBM high-precision sensor en Xunlan aangepaste meting en besturingssoftware en heeft meerdere fout diagnose,functies voor overbelastingbescherming en temperatuurbewakingHet kan zorgen voor 24 uur aanhoudende werking met een hoge belasting en de gemiddelde tijd tussen de storingen (MTBF) overschrijdt 8.000 uur.

5)Voldimensionale compatibiliteit:Voldoet aan meerdere nationale en industriële normen, zoals GB17691 en GB/T 18297, en is compatibel met dieselmotoren van de klasse 355 kW in bedrijfsvoertuigen, bouwmachines, schepen,generatorsets en andere veldenHet ondersteunt verschillende testvereisten, zoals vermogen, emissie-eigenschappen, brandstofverbruik en betrouwbaarheid, en is compatibel met motorinterfaces van meerdere merken.

6)Intelligente en handige bediening:De XLE-1000 test- en besturingssoftware ondersteunt een visuele bedieningsinterface, aangepaste testprocesbewerking, automatische rapportagegeneratie en gegevensexport in Excel/PDF-formaat.Het ondersteunt ook remote monitoring en gegevensoverdracht, waardoor de operationele drempel wordt verlaagd en de testdoeltreffendheid wordt verbeterd.

 5.SSCD355-1500-3800 355kW Dieselmotor Elektrisch dynamometer testbank systeem Toepassingsgebieden

1)Onderzoek en ontwikkeling van zware bedrijfsvoertuigen:Voor dieselmotoren van de klasse 355kW die worden gebruikt in zware vrachtwagens en trekkers, voeren wij vermogensautomatisering, brandstofverbruikstests en verificatie van de naleving van de emissies uit (China VI/B Euro VI),het verstrekken van nauwkeurige gegevensondersteuning voor motor- en voertuigmatching.

2)Verificatie van machines:Simulatie van de harde werkomstandigheden van machines zoals graafmachines, kranen en laadmachines, met inbegrip van zware lasten, plotselinge ladingveranderingen en continue werking.om de betrouwbaarheid van de motor te testen, de stabiliteit van het vermogen en het brandstofverbruik onder extreme omstandigheden.

3)Test van de marine kracht:Het is aangepast aan de hoofdrukmotoren van middelgrote en grote schepen en simuleert bedrijfsomstandigheden zoals variabele belasting, constant snelheidsnavigatie, versnelling en vertraging tijdens de navigatie,en levert belangrijke gegevens zoals de voortstuwingsdoeltreffendheid, emissieprestaties en duurzaamheid, ter ondersteuning van de optimalisatie van scheepsenergiesystemen.

4)Beoordeling van een hoogvermogensgenerator:Het testen van de spanningsstabiliteit, frequentiestabiliteit, continu voedingsvermogen,en de snelheid van de noodsituatie van de 355 kW dieselmotor die in de generator wordt gebruikt in scenario's zoals start met belasting, vollading en overschakeling van de belasting om de betrouwbare werking van de generator te waarborgen.

5)Beproeving van industriële energieapparatuur:van toepassing op dieselmotoren van industriële energieapparatuur, zoals mijnmachines, olieveldapparatuur en grote compressoren, voor het uitvoeren van fabrieksonderzoeken, onderhouds- en herinspecties,en prestatieverbetering om de veilige werking van de apparatuur te garanderen.

6)Kwalificatie voor de herbouw van motoren:De opnieuw vervaardigde 355 kW dieselmotor wordt getest in alle afmetingen, inclusief vermogen, emissie-indicatoren en betrouwbaarheid.Om objectieve en nauwkeurige testgrondslag te bieden voor de kwaliteitsbeoordeling van gereproduceerde producten en om de herverwerkende industrie te standaardiseren.

6.Dieselmotor elektrische dynamometer testbank systeem Lijst van modellen
