SSCH22-15000-30000 22kW Hydraulische Transmissie Systeem Dynamometer Testbank

SSCH22-15000-30000 22kWHydraulisch TransmissiesysteemDynamometer Testbank

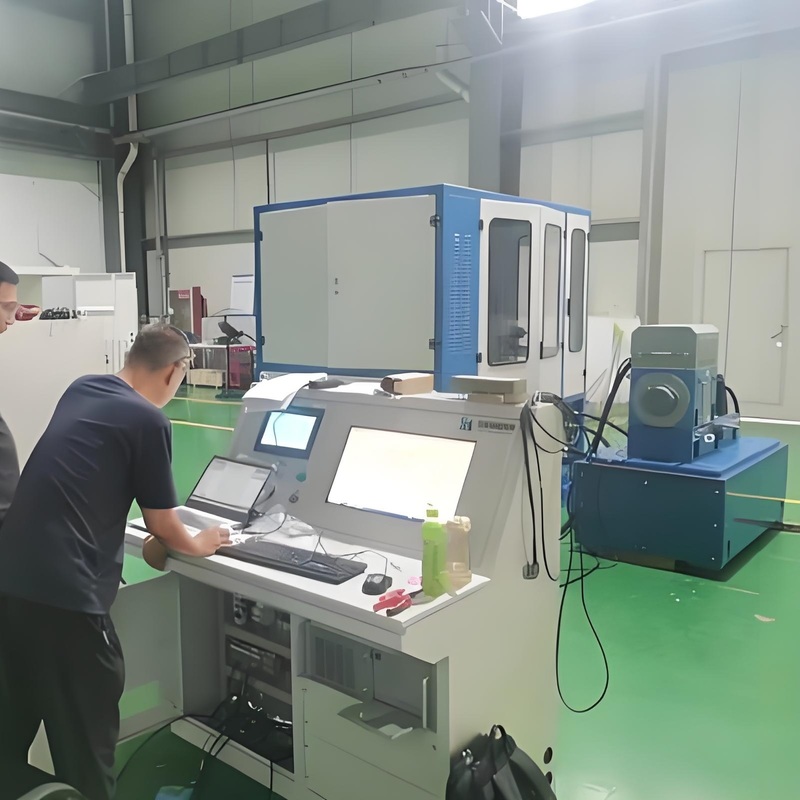

1. SSCH22-15000-30000 22kW Hydraulisch Transmissiesysteem Dynamometer TestbanBanOverzicht

De SSCH22-15000-30000 hydraulisch transmissiesysteem dynamometer testbank is specifiek ontworpen voor de luchtvaart- en high-end hydrauliek industrieën. Het integreert een high-speed luchtvaart hydraulische pomp, een 22kW high-speed elektrische dynamometer, een multi-mode belastingsmodule en een intelligent meet- en controlesysteem. Het maakt uitgebreide prestatietests van hydraulische componenten mogelijk onder hoge druk (35MPa), hoge snelheid (30.000r/min) en variabele belasting. Het systeem ondersteunt bidirectionele energieoverdracht (elektrische dynamometer energie-terugwinning efficiëntie >85%) en, in combinatie met een afstandsbedieningsmodule, maakt onbemand testen mogelijk. Het omvat prestatiekalibratie, duurzaamheidsverificatie en foutsimulatie van hydraulische pompen, actuatoren en andere componenten, en voldoet aan de hoge precisie testbehoeften van de luchtvaart- en high-end industriële hydrauliek industrieën.



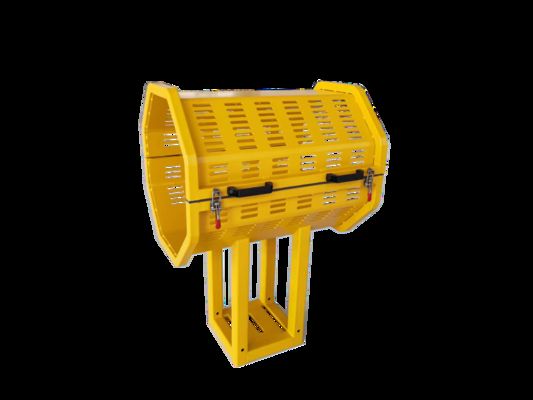

2. SSCH22-15000-3000022kW Hydraulisch Transmissiesysteem Dynamometer TestbanBanComponenten

1) High-speed luchtvaart hydraulische pomp: Nominale druk 35MPa, debiet 20L/min, aangepast aan luchtvaart-grade hydraulische media, met hoge druk stabiliteit, kan de kern energiebron werkomstandigheden van het vliegtuig hydraulisch systeem simuleren, en een continue hoge druk oliebron leveren voor de belastingsmodule;



2) Brandstoftank module: Beschikbaar volume 70L, boost aanpassingsbereik 0-0.5MPa, negatieve druk aanpassingsbereik -0.1-0MPa, kan de oliedruk omgeving nauwkeurig regelen, olie cavitatie voorkomen, en olie reinheid en stabiliteit garanderen onder hoge druk omstandigheden;



3) 22kW elektrische dynamometer: De kern vermogen testeenheid, in staat tot traploze snelheidsregeling van 0-30.000 rpm, ondersteunt 150% overbelasting, regelt het koppel nauwkeurig door elektromagnetische belasting, en recupereert tegelijkertijd testvermogen terug naar het net.

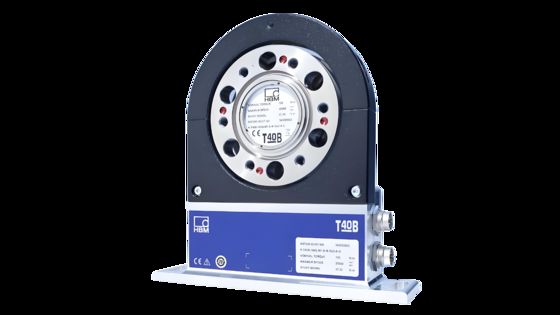

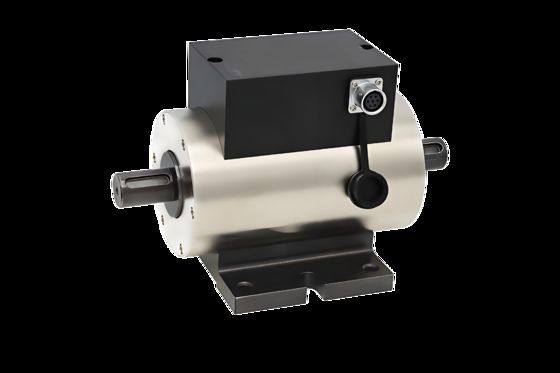

4) Koppel- en snelheidssensor: Koppelbereik 50Nm, snelheidsbereik 30.000r/min, nauwkeurigheidsklasse ≤0.1% FS, real-time acquisitie van hydraulische pomp/motor koppel- en snelheidsgegevens, wat een zeer betrouwbare gegevensbron levert voor prestatieberekeningen;

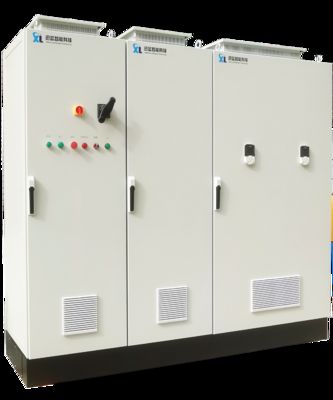

5) Variabele frequentie omvormersysteem: Neemt directe koppelregeling (DTC) aan met een regelnauwkeurigheid van ±0.01Hz; bedrijfstemperatuurbereik is 0°C tot 40°C, beschermingsniveau is IP54, en het kan op volle belasting werken op hoogtes onder 1000m met een geluidsniveau van ≤80dB, wat een stabiele werking in ruwe industriële omgevingen garandeert;



6) Belastingsmodule: Er zijn twee soorten belastingen: ① Debietbelasting: Regelt de oliestroom via smoor- en overdrukventielen om de debiet-druk karakteristieken van de hydraulische pomp te testen; ② Lineaire belasting: Gebruikt hydraulische actuatoren om de belastingkarakteristieken van het vliegtuigbesturingsoppervlak te simuleren om de respons prestaties van hydraulische componenten onder heen en weer gaande variabele belastingen te verifiëren;

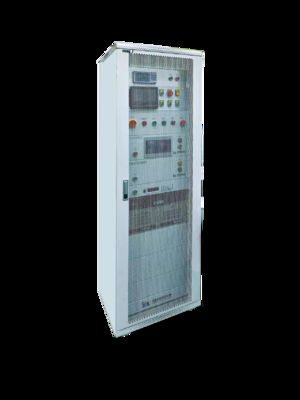

7) Meet- en regelmodule: Integreert een multi-kanaals data-acquisitie-eenheid (bemonsteringsfrequentie 500Hz), ondersteunt gelijktijdige acquisitie van 120+ parameters, waaronder koppel, druk, debiet, temperatuur, etc., en genereert automatisch prestatiecurves (zoals pomprendementskaarten) en testrapporten;



8) Afstandsbedieningsmodule: neemt DSP+FPGA dual-core architectuur aan, uitgerust met X86 architectuur CPU (hooffrequentie 750MHz, geheugen 512MB, DOM-schijf 4GB), vooraf geïnstalleerd Win10 besturingssysteem, ondersteunt LAN/cloud afstandsbediening van het testproces en het bekijken van gegevens, en realiseert onbeheerd testen.

3. 22kW Hydraulisch Transmissiesysteem DynamometerTechnischeParameters

Parameters	Technische Indicatoren	Parameters	Technische Indicatoren
Nominaal vermogen	22kW	Constant koppel snelheidsbereik	0-15000rpm
Maximale uitgangssnelheid	Nm	Constant vermogen snelheidsbereik	15000-30000rpm
Overbelastingscapaciteit	150% (kortstondige duur van 5 minuten)	Nominaal koppel	14Nm
Koppel meetbereik	0-50Nm (adaptieve sensor)	Energie terugwinning efficiëntie	≥85% (terug naar het net)
Snelheidsmeetnauwkeurigheid	±0.01%FS	Koelmethode	Geforceerde luchtkoeling + onafhankelijke warmteafvoermodule
Besturingsmethode	Koppel/snelheid dubbele gesloten-lusregeling	Adapter voeding	380V±10% driefasig 50Hz

4. SSCH22-15000-3000022kW Hydraulisch Transmissiesysteem Dynamometer TestBanBanReferentiestandaarden

Binnenlandse standaarden

1) GB/T 3766-2021 Algemene regels en veiligheidseisen voor hydraulische transmissiesystemen en hun componenten

2) GB/T 17487-2021 Hydraulische Pomp Testmethoden

3) GB/T 7936-2021 "Code voor niveaus van vaste deeltjesverontreiniging in hydraulische transmissieoliën"

4) GJB 5203-2003 "Algemene specificatie voor luchtvaart hydraulische systemen en accessoires" (van toepassing op militaire/luchtvaartgebieden)

Internationale standaarden

1) ISO 4413:2010 " Hydraulische vloeistofvermogen - Algemene regels en veiligheidseisen voor systemen en hun componenten"

2) ISO 8426:2008

3) SAE ARP 1796A-2018

4) DIN 24313:2019 "Hydraulische vloeistofvermogen - Testmethoden voor pompen" (Duitse industriële standaard, geschikt voor high-end hydraulische tests)

5. SSCH22-15000-3000022kWHydraulisch TransmissiesysteemDynamometer TestBanBanKernvoordelen

1) High-speed, high-precision testmogelijkheden: De elektrische dynamometer heeft een maximale snelheid van 30.000 r/min en is uitgerust met een koppelsensor met een nauwkeurigheid van ±0.1% FS. Hierdoor kunnen voorbijgaande prestatieschommelingen van vliegtuig hydraulische pompen bij hoge snelheden worden vastgelegd, wat voldoet aan de "high-speed, low-error" testvereisten van high-end hydraulische componenten.



2) Diepgaand aangepast voor luchtvaartscenario's: De lineaire belastingsmodule simuleert de belastingkarakteristieken van het vliegtuigbesturingsoppervlak via hydraulische actuatoren. In combinatie met een 35MPa hoge druk luchtvaart hydraulische pomp, kan het de werkelijke bedrijfsomstandigheden van luchtvaart hydraulische systemen repliceren, wat een realistische testomgeving biedt voor de ontwikkeling van luchtvaart hydraulische componenten.



3) Energie terugwinning en energiebesparing: De elektrische dynamometer bereikt meer dan 85% energie-terugwinning, waardoor het jaarlijkse energieverbruik met meer dan 40% wordt verminderd in vergelijking met traditionele weerstandsbelasting testbanken. Het is met name geschikt voor langdurige duurzaamheidstests van hydraulische pompen gedurende meer dan 500 uur, wat de bedrijfskosten aanzienlijk vermindert.



4) Intelligente afstandsbediening: De DSP+FPGA architectuur afstandsbedieningsmodule ondersteunt Windows 10 systeemwerking, waardoor testen op afstand kan worden gestart en gestopt en gegevens kunnen worden opgehaald binnen 100 km. In combinatie met de automatische rapportgeneratiefunctie wordt de testefficiëntie met 30% verbeterd;



5) Multifunctionele belastingdekking: Dual-mode ontwerp van debietbelasting (smoorklep/overdrukventiel) en lineaire belasting (actuator) kan tegelijkertijd de hydraulische pomp "statische prestatiekalibratie" en "dynamische belastingrespons" testen voltooien zonder de bankapparatuur te veranderen;



6) Hoge betrouwbaarheid en milieuaanpassingsvermogen: Het variabele frequentie omvormersysteem heeft een IP54 beschermingsniveau en een -0.1-0.5MPa brandstoftankdrukregeling, waardoor het geschikt is voor meerdere scenario's zoals laboratoria en luchtvaartonderdelenfabrieken, en stabiel kan werken in lage temperatuur (0°C) en stoffige omgevingen.

6. SSCH22-15000-30000 22kW Hydraulisch Transmissiesysteem Dynamometer TestBanBanToepassingsgebieden

1) Luchtvaart hydraulische componenten onderzoeBanen ontwikkeling: het testen van de high-speed en high-pressure prestaties van vliegtuig hydraulische pompen, roeractuatoren en hydraulische klepgroepen, en aanpassing aan het voorlopige onderzoek en de componentenselectie van hydraulische systemen voor militaire en civiele vliegtuigen;



2) Kwaliteitsinspectie van high-end industriële hydraulische apparatuur: Het uitvoeren van fabrieks prestatieverificatie en levensduurbeoordeling voor hogedruk plunjerpompen (zoals 35MPa spuitgietmachine hydraulische pompen) en high-speed hydraulische motoren (zoals machinegereedschap spindel hydraulische aandrijfeenheden);



3) Hydraulische medium prestatie testen: Met behulp van verschillende soorten luchtvaart hydraulische olie (zoals MIL-PRF-83282), worden de smeerbaarheid en de weerstand tegen verontreiniging van de olie onder hoge snelheid en hoge druk getest om gegevensondersteuning te bieden voor de selectie van hydraulische olie;



4) Innovatief onderzoeBanin wetenschappelijk onderzoeBaninstellingen: Universiteiten en onderzoeksinstituten gebruiken deze technologie voor onderzoek naar onderwerpen als "optimalisatie van de efficiëntie van high-speed hydraulische transmissie" en "simulatie van hydraulische systeemfouten in de luchtvaart", ter ondersteuning van de ontwikkeling van aangepaste testprocessen.



5) Militaire hydraulische componenten acceptatie: In overeenstemming met GJB 5203-2003 standaarden, bieden we acceptatietests aan voor hydraulische transmissiesystemen in militaire uitrusting zoals tanks en gepantserde voertuigen, waarbij hun betrouwbaarheid onder extreme bedrijfsomstandigheden wordt geverifieerd.

7. Hydraulisch Transmissiesysteem Dynamometer TestBanLijst Model

Lijst	Model	Kernconfiguratie (elektrische dynamometer)	Maximale testsnelheid
Aanpassen hydraulische pompdruk	SSCH11-15000-35000	11kW, 7Nm	35000rpm
≤30MPa	SSCH22-15000-3000022kW, 14	Nm	30000rpm
≤35MPa	SSCH37-15000-25000	37kW, 24Nm	15000rpm
≤40MPa	SSCH55-15000-20000	55kW, 35Nm	10000rpm
≤50MPa	SSCH80-6000-15000	80kW, 127Nm	15000rpm
≤40MPa	SSCH110-6000-12000	110kW, 175Nm	12000rpm
≤45MPa	SSCH160-6000-10000	160kW, 255Nm	10000rpm
≤50MPa	SSCH220-6000-8000	220kW, 350Nm	8000rpm
≤60MPa	SSCH315-3000-6000	315kW, 501Nm	6000rpm
≤70MPa	Opmerking





: Standaardmodellen worden binnen 55 dagen verzonden (productiecyclus voor apparatuur met gemiddeld vermogen is korter dan 160kW); aangepaste modellen worden binnen 55-110 dagen verzonden (inclusief internationale logistiek en douane-inklaring assistentie, en een douaneaangiftelijst specifiek voor apparatuur met gemiddeld vermogen). Een "modulaire installatiekit" is ook beschikbaar (met voorgeconnecteerde kernlijnen, waardoor de installatietijd ter plaatse wordt teruggebracht tot 2 dagen).•Levering
