SSCD22-1000-4000 22kW Dieselmotor Elektrische Dynamometer Testbank Systeem

SSCD22-1000-4000 22kW Dieselmotor Elektrische Dynamometer Testbank Systeem

1. SSCD22-1000-4000 22kW Dieselmotor Elektrische Dynamometer Testbank Systeem Beschrijving

Dit systeem, gecentreerd rond een kleine AC-dynamometer en compatibel met kleine 22kW dieselmotoren, maakt gebruik van vierkwadranten variabele frequentieomvormertechnologie voor efficiënte energieterugwinning (terugvoerefficiëntie >85%). Uitgerust met het XLE-1000 meet- en controlesysteem, ondersteunt het gelijktijdige multi-kanaals acquisitie en analyse van sleutelparameters. Het voert automatisch testcycli uit die zijn gespecificeerd in normen zoals GB/T 18297 en integreert apparatuur zoals een kleine rookmeter en een zeer nauwkeurige luchtstroommeter, die voldoen aan de volledige prestatietestbehoeften van kleine dieselmotoren die worden gebruikt in mini-bedrijfsvoertuigen, kleine landbouwmachines en algemene stroomvoorzieningsapparatuur.





2. Fabrieksomstandigheden voor Apparatuurinstallatie
​

Parameters	Waarden	Parameters	Waarden
Hoogte	Minder dan 1000 meter	Fabrieks-vochtigheid	≤85%​
Fundering dikte	>200mm​	Fabriekstemperatuur	5°C～40°C​
Draagvermogen fabrieksvloer	4t/㎡​	Elektriciteit	380V±10% driefasig 50Hz​



3. SSCD22-1000-4000 22kW Dieselmotor Elektrische Dynamometer Testbank Systeem Referentiestandaarden

1) GB20891-2014 "Limieten en meetmethoden van uitlaatverontreinigende stoffen van dieselmotoren voor niet-mobiele machines" (van toepassing op modellen voor kleine vermogens die niet op de weg worden gebruikt)



2) GB/T 18297-2001 "Prestatie testmethoden voor automotoren"



3) GB/T 17692-2003 "Testmethoden voor netto vermogen van automotoren en aandrijfmotoren"



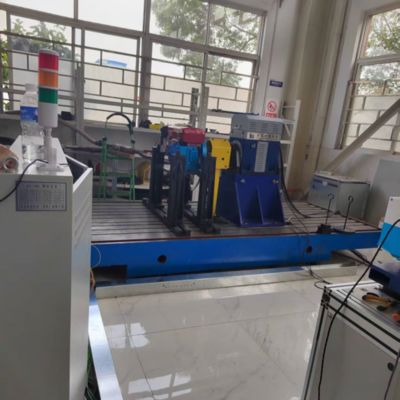

4. SSCD22-1000-4000 22kW Dieselmotor Elektrische Dynamometer Testbank Systeem Componenten

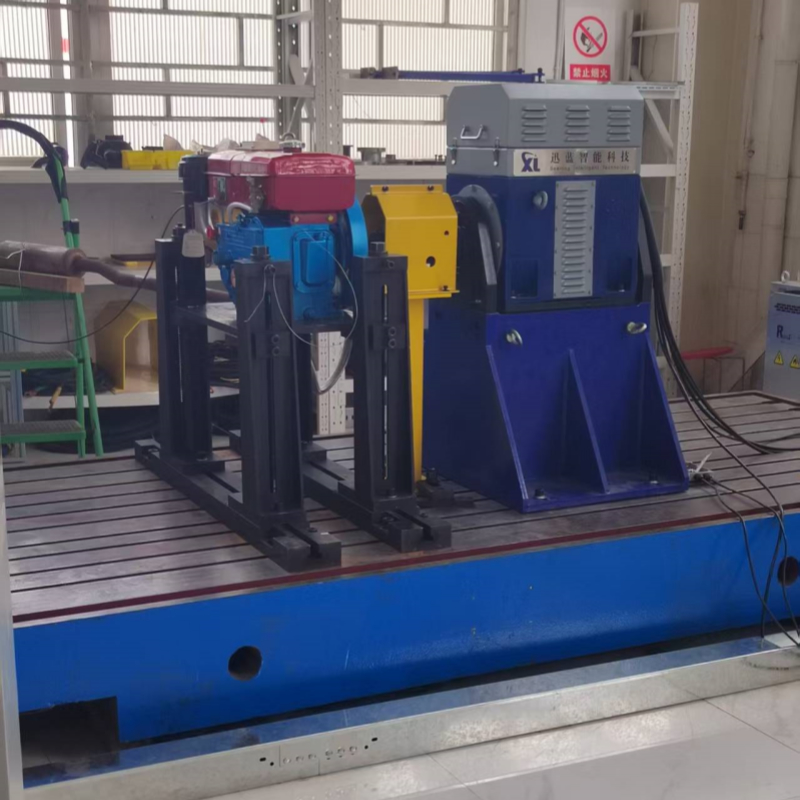

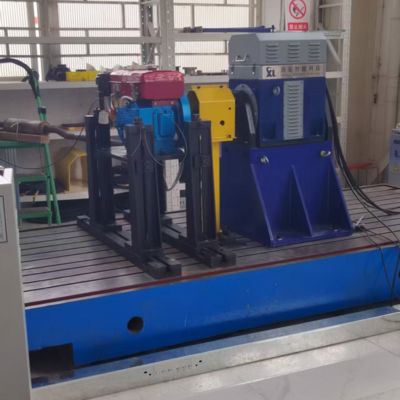

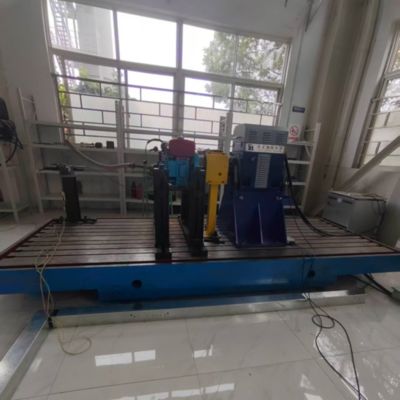

1) Elektrische Dynamometer: Seelong kleine AC elektrische dynamometer met HBM T40B koppel flens (0-500Nm, geschikt voor laag vermogen koppelbereik), luchtkoeling (vereenvoudigde warmteafvoerstructuur), elastische koppeling om trillingen te verminderen, en ondersteunt stabiele werking van 0-4500rpm (passend bij de hoge snelheidseigenschappen van motoren met laag vermogen).



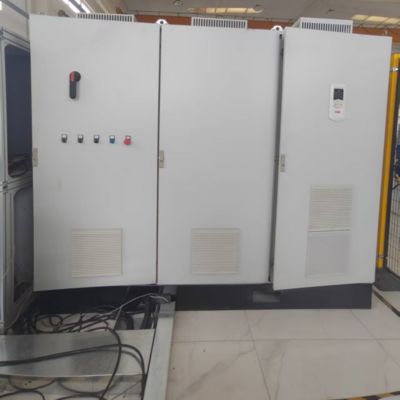

2) Variabele frequentieomvormersysteem: ABB ACS880 serie kleine frequentieomvormer met directe koppelregeling (DTC), regelnauwkeurigheid van 0,01Hz, aangepast voor scenario's met laag vermogen energieterugwinning, en energie-feedback efficiëntie >85% (voorkomt energieverspilling in hoogvermogenmodules).

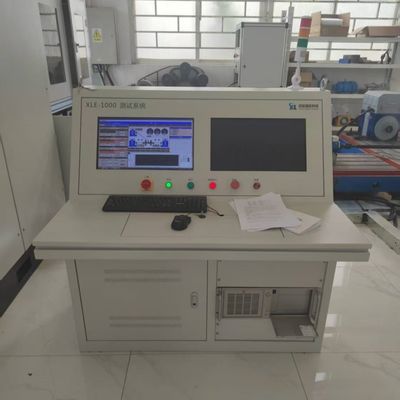

3) XLE-1000 Meet- en Controlesysteem: Biedt algemene controle over de testbank, waardoor instellingen voor lage vermogenscondities mogelijk zijn via buscommunicatie met het omvormersysteem. Het integreert externe hulpapparatuur voor gecentraliseerde controle en ondersteunt geautomatiseerde uitvoering van speciale testprocessen voor motoren met laag vermogen (zoals stationaire stabiliteit en brandstofverbruik bij lichte belasting).



4) Data-acquisitiesysteem: 16-kanaals high-speed acquisitiemodule (bemonsteringsfrequentie 200Hz, voldoet aan de behoeften van acquisitie van parameters met laag vermogen) met geïntegreerde signaalconditioneringsfunctie, die sleutelparameters zoals koppel, snelheid, brandstofverbruik in real-time doorgeeft aan het meet- en controlesysteem voor analyse en opslag.



5) Hulpapparatuur: Kleine koelvloeistoftermostaat (15L/min, geschikt voor koelbehoeften met laag vermogen), AVL kleine ondoorzichtige rookmeter, dubbelkanaals elektronische gasklep, kleine uitlaat tegendrukklep en lagedruk brandstofdruksensor (geschikt voor brandstofsystemen van motoren met laag vermogen).



5. 22kW Dieselmotor Elektrische Dynamometer Technische Parameters​



Parameters	Technische Indicatoren
Motorfabrikanten	Seelong​
Nominaal vermogen	22kW​
Nominaal koppel	210Nm​
Nominale snelheid	1000rpm​
Maximumsnelheid	4000rpm​
Constant koppel snelheidsbereik	0-1000rpm​
Constant vermogen snelheidsbereik	1000-4000 rpm
Koppelsensormodellen	T40B
Koppelsensorbereik (Nm)	0-500 Nm​
Nauwkeurigheidsklasse	0.05%FS​



6. SSCD22-1000-4000 22kW Dieselmotor Elektrische Dynamometer Testbank Systeem Kernvoordelen

1) Nauwkeurige aanpassing voor motoren met laag vermogen: Het laadalgoritme is geoptimaliseerd voor modellen van 22kW-klasse, die stabiel bedrijfstoestanden specifiek voor laag vermogen kunnen uitvoeren, zoals lichte belasting en stationair draaien, en voldoen aan de eisen van een duurtest van 500 uur (passend bij de gebruiksintensiteit van motoren met laag vermogen).

2) Lichtgewicht en energiebesparend ontwerp: Het totale gewicht van de apparatuur is 15% lichter dan dat van een traditionele testbank met hetzelfde vermogen. In combinatie met een energieterugwinningssysteem met laag vermogen wordt het energieverbruik van de test met meer dan 30% verminderd in vergelijking met een weerstandsbelastingsmachine, waardoor deze geschikt is voor testscenario's in kleine batches in laboratoria.

3) Lage kosten en eenvoudige bediening en onderhoud: Modulaire componenten zijn klein van formaat en vereisen geen grootschalige infrastructuur voor installatie; slijtdelen hebben universele specificaties en hebben lage vervangingskosten, met een jaarlijkse onderhoudstijd ≤15 uur (verlaagt de drempel voor gebruik door kleine bedrijven).

4) Flexibele compatibiliteit in meerdere scenario's: Ondersteunt motortests voor micro-bedrijfsvoertuigen, kleine landbouwmachines en 10-30kVA-generatorsets. Het kan snel van bedrijfsmodus wisselen om te voldoen aan de diverse testbehoeften van modellen met laag vermogen.

7. SSCD22-1000-4000 22kW Dieselmotor Elektrische Dynamometer Testbank Systeem Toepassingen

1) Micro-bedrijfsvoertuig/lichte vrachtwagen R&D: 22kW dieselmotoren voor mini-vrachtwagens onder de 3 ton en 6-9 persoons lichte bussen worden getest op stationaire stabiliteit, brandstofverbruik bij lage belasting en emissieprestaties.

2) Verificatie van kleine landbouwmachines: Dieselmotoren die geschikt zijn voor loop-tractoren en kleine oogstmachines worden gebruikt om bedrijfstoestanden met lichte belasting in het veld te simuleren om de vermogensafstemming en betrouwbaarheid te verifiëren.

3) Kleine algemene vermogenstests: Biedt vermogenskalibratie, brandstofverbruikevaluatie en startprestatie-tests voor 10-30kVA-generatorsets en 22kW-klasse dieselmotoren voor kleine industriële waterpompen.

4) Kwaliteitsinspectie na verkoop: Gebruikt door autoreparatiewerkplaatsen en landbouwmachinestations om de prestatieherstel van dieselmotoren met laag vermogen na reparatie te verifiëren en snel eenvoudige testrapporten uit te geven.

8. Dieselmotor Elektrische Dynamometer Testbank Systeem Modellenlijst



Model	Vermogen (KW)	Koppel (Nm)	Nominale Snelheid (rpm)	Max. Snelheid (rpm)	Koppel Meetnauwkeurigheid
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD22-1000/4000	22	210	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
Kan worden aangepast





•Levering: Standaardmodellen worden binnen 55 dagen verzonden (productiecyclus voor apparatuur met gemiddeld vermogen is korter dan 160kW); aangepaste modellen worden binnen 55-110 dagen verzonden (inclusief internationale logistiek en douane-inklaring, en een douaneaangiftelijst specifiek voor apparatuur met gemiddeld vermogen). Een "modulaire installatiekit" is ook beschikbaar (met vooraf aangesloten kernlijnen, waardoor de installatietijd ter plaatse wordt teruggebracht tot 2 dagen).
