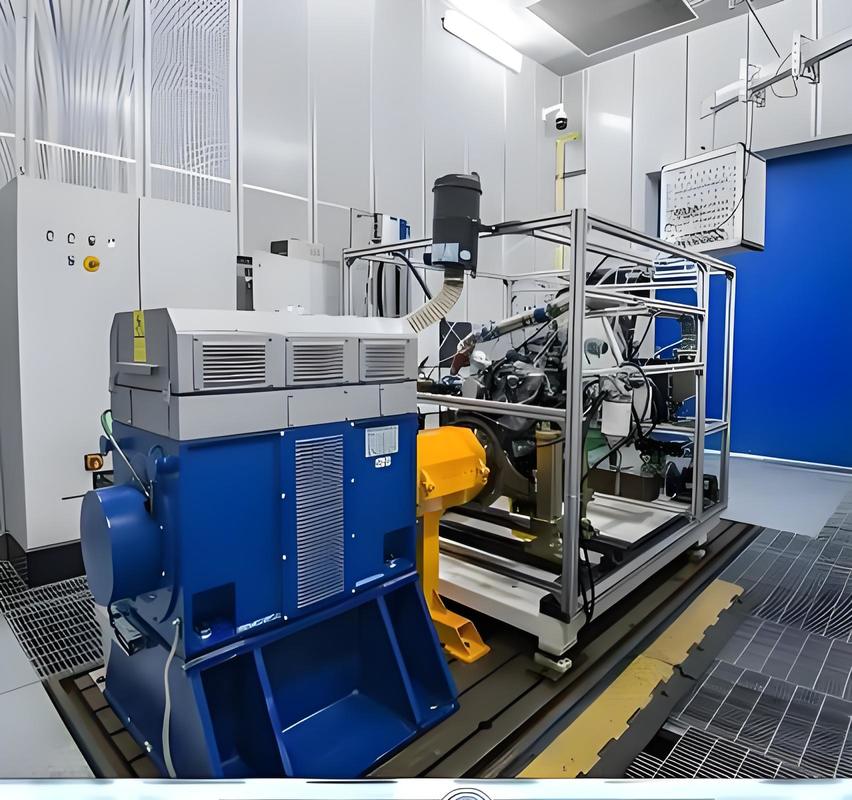

1. SSCD355-1500-3800 355kW Dieselmotor Test Dynamometer Bench System Beschrijving



Deze zeer efficiënte testoplossing is speciaal ontworpen voor middelgrote en grote dieselmotoren en is van toepassing op zware vrachtwagens, bouwmachines en grote generatoren.



De oplossing is uitgerust met een wisselstroomdynamometer van 355 kW, die is gekoppeld aan een geïmporteerde hoogvermogende vier kwadrantvariabele frequentieregelaar.Deze combinatie van hardware legt de basis voor stabiele en efficiënte testoperaties.



De vier kwadrantvariabele frequentie-omvormerregelaar maakt twee werkwijzen mogelijk: voorwaarts laden en achterwaarts trekken.het opgewekte vermogen wordt met een efficiëntie van meer dan 85% teruggestuurd naar het net;, waardoor opmerkelijke energiebesparende resultaten worden bereikt.



De kern van de oplossing is het meet- en regelingssysteem XLE-1000, dat de geautomatiseerde uitvoering van zowel nationale standaardtestcycli als aangepaste testprocedures ondersteunt.voldoening aan diverse testvereisten.



Het systeem is voorzien van een krachtige transiente brandstofverbruiksmeter en een speciale data-acquisitie-module, waarmee belangrijke parameters zoals koppel en snelheid nauwkeurig worden vastgelegd en gegevens worden opgeslagen.analyse, en gestandaardiseerde rapportagegeneratie, die het gehele testproces bestrijkt.





2. Werkplaats voor installatie van apparatuur Technische eisen

- Ik weet het niet.

Parameters	Technische indicatoren	Opmerking
Installatieomgeving hoogte	< 1000 m	Vermijd dat de warmteafvoer van de motor wordt beïnvloed
Dikte van de fundering van de apparatuur	> 200 mm	Zorg voor een gelijkmatige draagkracht
Fabrieksvloerdragcapaciteit	≥ 4 t/m2	Aanpassen aan de gewichtsverdeling van de gehele machine
Omgevingsvochtigheid in de fabriek	≤ 85% (niet-condenserend)	Bescherm de elektrische isolatie
Omgevingstemperatuur van de fabriek	5°C-40°C	Behoud van de nauwkeurigheid van de sensor
Verplichtingen inzake stroomvoorziening	380V±10% driefasige 50Hz	Onafhankelijke aarding vereist



3. SSCD355-1500-3800 355 kWReferentienormen voor het dynamometersysteem van de dieselmotor



1)GB17691-2018 "Limitaten van emissies en meetmethoden voor verontreinigende stoffen van zware dieselwagens":Deze nationale verplichte norm specificeert de grenswaarden en de testprocedures voor fijnstof en stikstofoxiden voor dieselmotoren (zware bedrijfsvoertuigen en terreinmachines),dient als kernbasis voor de naleving van de emissiesvoorschriften.



2)GB/T 18297-2001"Testmethoden voor de prestaties van motoren voor auto's:Nationale aanbevolen norm, die van toepassing is op alle soorten automobielmotoren, standaardiseert de testmethoden voor vermogen, zuinigheid en thermische balansprestaties,en verenigt de technische specificaties voor O&O en testen;



3)GB/T 17692-2003"Testmethode voor het nettovermogen van motoren en aandrijvingsmotoren voor auto's:Een nationale aanbevolen norm die de beginselen en methoden voor het meten van het netto vermogen van automobielmotoren/drijvingsmotoren verduidelijkt om de vergelijkbaarheid van vermogensgegevens te waarborgen.



4. SSCD355-1500-3800 355kW Dieselmotor Test Dynamometer Bench System Componenten



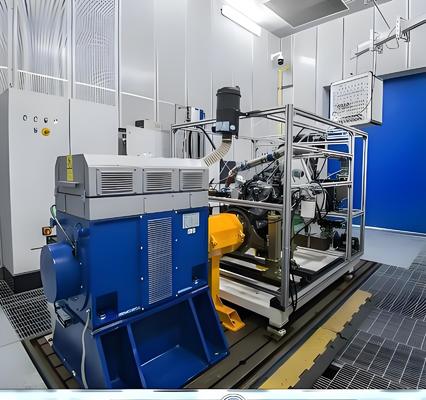

1)Elektrische dynamo:Seelong AC elektrische dynamo, uitgerust met Duitse HBM T40B koppelflanke, gedwongen luchtkoeling, ondersteunt stabiele werking van 0-3800 rpm.

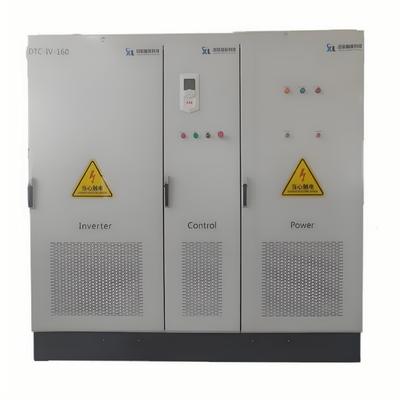

2) Variabele frequentie-omvormer:Een volwassen en betrouwbaar vierkwadrantenvariabele frequentie-omvormer bedient de elektrische dynamo, waardoor de motor voorwaarts en achterwaarts kan worden aangedreven.De door de dynamo gegenereerde elektrische energie wordt rechtstreeks via het wisselfrequentie-omvormerstelsel teruggestuurd naar het net.



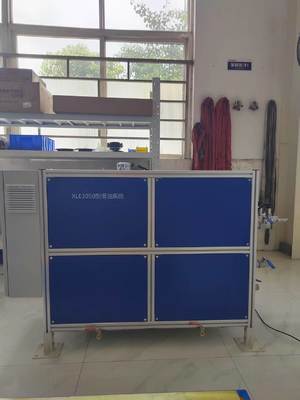

3)XLE-1000meet- en controlesysteem:worden gebruikt voor de algemene controle van de testbank;het systeem communiceert via een bus met het variabele frequentie-omvormersysteem om de verschillende werkomstandigheden van de testbank volledig in te stellen en te regelenHet gebruikt de bus om verschillende verzamelde parameters te ontvangen, terwijl het externe hulpmiddelen integreert om gecentraliseerde communicatie en controle te bereiken;het gehele testproces kan worden afgerond onder automatische besturing.



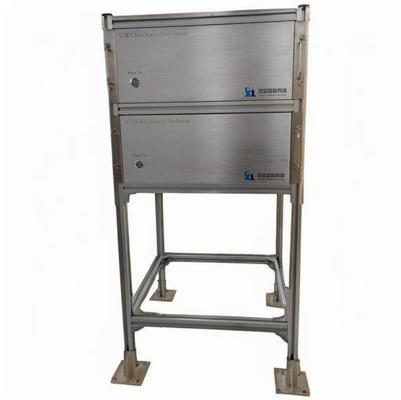

4)Systemen voor het verkrijgen van gegevens:Het bevat temperatuur-, druk- en andere sensoren en ondersteunende opname-modules.en vervolgens de verzamelde gegevens via de gegevensinterface doorgeven aan het meet- en controlesysteem, zodat real-time weergave, opname en verwerking van gegevens mogelijk is.

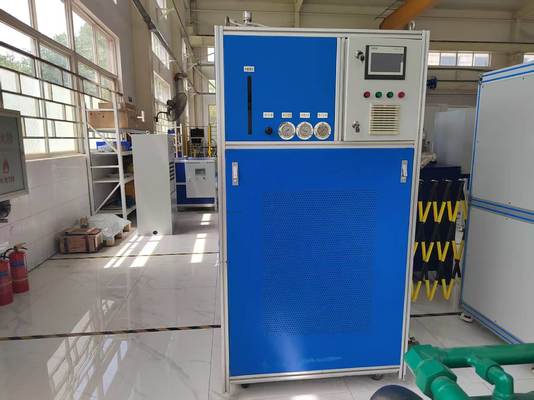

5) Hulpapparatuur:koelmiddelconstante temperatuurtoestel (± 1°C), draagbare transiente brandstofverbruiksmeter (10Hz), kleine zuigerlekktemeter en luchtstroommeter.



5. 355 kW Dieselmotor Testdynamometer Technische parameters

- Ik weet het niet.

Parameters	Technische indicatoren
Motorfabrikanten	Seelong.
Nominaal vermogen	355 kW.
Nominaal koppel	2260 Nm.
Nominale snelheid	1500 rpm.
Maximale snelheid	3800 rpm.
Variabiliteitsbereik met constant koppel	0-1500 rpm
Constante vermogen en toerental	1500-3800 rpm.
Modellen voor koppelsensoren	T30B
Torcensensorbereik (Nm)	0-2500Nm
Genauigheidsgraad	0.05% FS

- Ik weet het niet.

6. SSCD355-1500-3800 355 kWKernvoordelen van het dynamometersysteem voor dieselmotoren



1)Compacte indelingsontwerp: Hoewel het een systeem met een hoog vermogen van 355 kW is, heeft het een modulaire geïntegreerde lay-out, geschikt voor middelgrote tot grote laboratoria en productiewerkplaatsen.In vergelijking met traditionele apparatuur van hetzelfde vermogen, vermindert het de bouwkosten met 20% en bespaart het fabrieksruimte.



2)Hoog vermogen, laag verbruik: uitgerust met ABB's hoogvermogen frequentieomrekeningssysteem (efficiëntie 96%) en een 355 kW-klasse hoogvermogen transmissie,het vermindert het energieverbruik met meer dan 25% in vergelijking met traditionele machines voor weerstandsbelasting, waardoor het energieverbruik in lange termijn testscenario's met een hoog vermogen aanzienlijk wordt verminderd;



3)Hoge respons en nauwkeurige testen: Het systeem heeft als doelstelling de kenmerken van een dieselmotor van 355 kW en biedt een koppelregelaar nauwkeurigheid van ±0,2% FS (volle schaal) en een transiente respons van 50-100 ms,het geschikt maken voor hoogvermogende tijdelijke tests zoals snelle versnelling en bergklimmen.



4)Multi-scenario-compatibiliteit voor grote vermogens: Ondersteunt het schakelen tussen weg (zware vrachtwagens, grote bedrijfsvoertuigen) en niet-weg (bouwmachines, grote generatoren),nauwkeurig aan te passen aan de testvereisten voor een volledig scenario voor dieselmotoren van de klasse 355 kW.



7. SSCD355-1500-3800 355 kWGebruik van dynamometersystemen voor dieselmotoren



1)Onderzoek en ontwikkeling van middelgrote en grote bedrijfsvoertuigen: Dieselmotoren van 355 kW, geschikt voor zware vrachtwagens en grote bussen, voor het testen van het vermogen bij volle lading en de uitstoot bij hoge snelheden,en ondersteuning van kalibratie-optimalisatie volgens internationale voorschriften zoals Euro VI en EPA Tier 4.



2)Verificatie van grootschalige bouwmachines: Voor dieselmotoren van 355 kW in graafmachines en laadmachines, simuleren van zware ladingomstandigheden om de stabiliteit bij hoge lading te verifiëren en te voldoen aan de EU-V-fase en de EPA-regels voor niet-weggebruik.



3)Algemene vermogenstests voor groot vermogen: Geschikt voor dieselmotoren van de klasse 355kW in generatoren met een vermogen van meer dan 1000kVA, waarbij de prestaties in continue werking worden geëvalueerd overeenkomstig internationale testnormen zoals ISO 8178.



4)Onderzoek van niet-wegengrote apparatuur: Dieselmotoren van 355 kW die geschikt zijn voor hoge pk-tractoren simuleren veldomstandigheden, controleren de overeenkomstige vermogen en voldoen aan de EPA Tier 4 Final- en EU Stage V-verordeningen.



8.Modellijst van de testbank voor elektrische dynamometersystemen voor dieselmotoren



Model	Vermogen (KW)	Tork (Nm)	Nominale snelheid (rpm)	Maximale snelheid (rpm)	Naast de in punt 6.2.4.1 bedoelde parameters moet de in punt 6.2.4.2 bedoelde parameters worden gebruikt.
SSCD15-1000/4000	15	143	1000	4000	00,2% FS
SSCD30-1000/4000	30	286	1000	4000	00,2% FS
SSCD45-1000/4000	45	430	1000	4000	00,2% FS
SSCD60-1000/4000	60	573	1000	4000	00,2% FS
SSCD90-1000/3500	90	859	1000	3500	00,2% FS
SSCD110-1000/3500	110	1050	1000	3500	00,2% FS
SSCD160-1000/3500	160	1528	1000	3500	00,2% FS
SSCD200-1000/3300	200	1910	1000	3300	00,2% FS
SSCD250-1000/3300	250	2387	1000	3300	00,2% FS
SSCD300-1000/3300	300	2865	1000	3300	00,2% FS
SSCD30-1500/5000	30	191	1500	5000	00,2% FS
SSCD45-1500/5000	45	286	1500	5000	00,2% FS
SSCD60-1500/5000	60	382	1500	5000	00,2% FS
SSCD90-1500/5000	90	573	1500	5000	00,2% FS
SSCD132-1500/4500	132	840	1500	4500	00,2% FS
SSCD160-1500/4500	160	1019	1500	4500	00,2% FS
SSCD200-1500/4000	200	1273	1500	4000	00,2% FS
SSCD250-1500/4000	250	1592	1500	4000	00,2% FS
SSCD300-1500/3800	300	1910	1500	3800	00,2% FS
SSCD315-1500/3800	315	2005	1500	3800	00,2% FS
SSCD355-1500/3800	355	2260	1500	3800	00,2% FS
SSCD400-1500/3800	400	2546	1500	3800	00,2% FS
SSCD500-1500/3800	500	3183	1500	3800	00,2% FS
Kan aangepast worden





•Aflevering: Standaardmodellen worden binnen 55 dagen verscheept (productiecyclus voor apparatuur met een middenvermogen is korter dan 160 kW);de op maat gemaakte modellen worden binnen 55 tot 110 dagen verscheept (inclusief internationale logistieke en douane-afwikkelingshulp), en een douaneaangiftelijst speciaal voor apparatuur met een middenvermogen). Een "module installatie kit" is ook beschikbaar (met vooraf aangesloten kernlijnen, waardoor de installatietijd ter plaatse tot 2 dagen wordt verkort).



•Naverkoopservice: Kerncomponenten (dynamometer, koppelflanse) zijn een jaar gegarandeerd en wij bieden levenslange tweetalige technische ondersteuning in zowel Chinees als Engels (responstijd ≤ 4 uur).De onderdelen worden binnen 24 uur verzonden en binnen 7 dagen internationaal geleverd.We bieden ook een gratis 1,5 dagen durende training voor de gebruiker (inclusief een speciale handleiding over het testen van motoren met een middenvermogen) en ondersteunen remote debugging (op een computer, op een mobiele telefoon, op een mobiele telefoon, op een mobiele telefoon, op een mobiele telefoon).met inbegrip van richtlijnen voor modulaire oplossingsconfiguratie).
