132kW 0,05%FS Metingsnauwkeurigheid Benzinemotor Elektrisch dynamometersysteem
Productspecificaties
| Aantekening |
Waarde |
| Nominaal vermogen |
132 kW |
| Nominaal koppel |
420 Nm |
| Maximale snelheid |
9000 t/min |
| Nominale snelheid |
3000 t/min |
| Naast de in punt 6.2.4.1 bedoelde parameters moet de in punt 6.2.4.2 bedoelde parameters worden gebruikt. |
0.05% FS |
| Overbelastingcapaciteit |
120% |
| Inrichtingstemperatuur |
-40 tot 60°C |
| Gebruik hoogte |
< 2000 m |
| Nominale frequentie |
50 Hz |
| Snelheidsmetingsnauwkeurigheid |
±1rpm |
Overzicht van het systeem

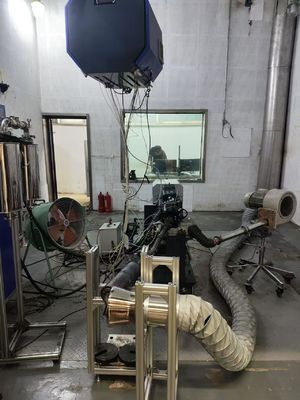

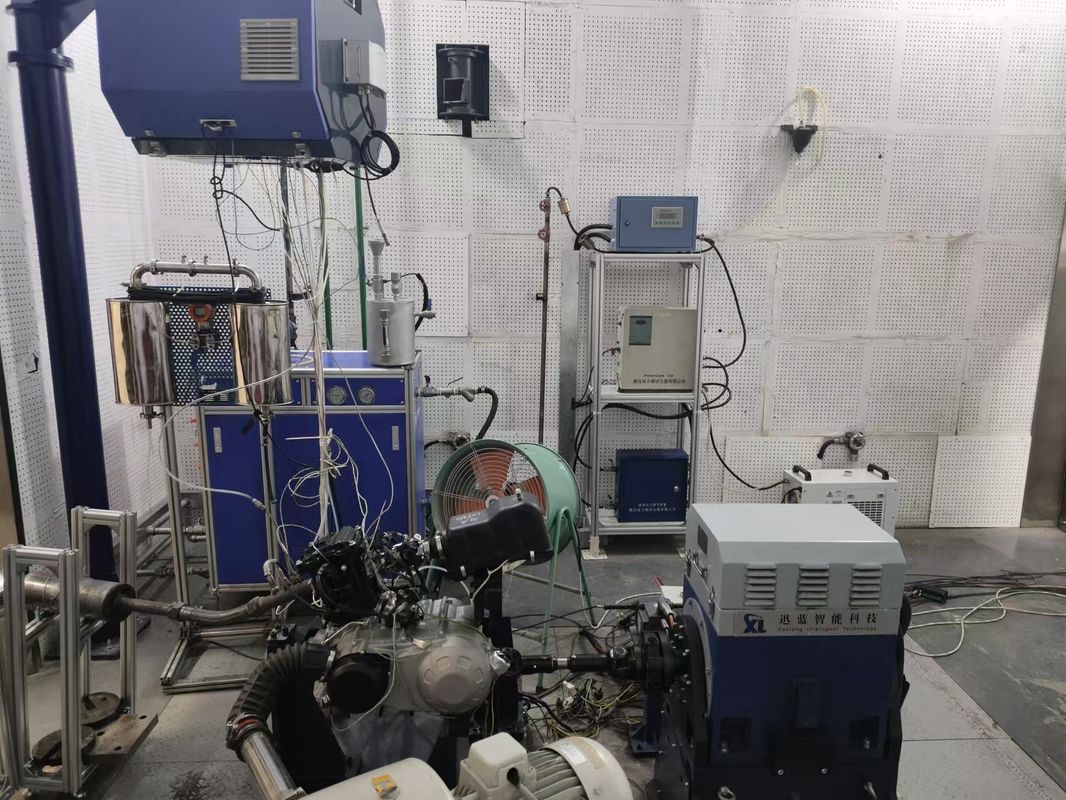

The SSCG132-3000-9000 132kW Gasoline Engine Electric Dynamometer Test Bench System is high-performance power testing equipment that utilizes advanced energy feedback technology to simulate complex and variable real-world operating conditions, waardoor de prestaties van de benzinemotor nauwkeurig kunnen worden getest en geëvalueerd.
Fabrieksinstallatievereisten
| Parameter |
Waarde |
Parameter |
Waarde |
| Hoogte |
Minder dan 1000 meter |
Fabrieksvochtigheid |
≤ 80% |
| Fundamentdikte |
> 180 mm |
Fabriekstemperatuur |
5 °C ∼40°C |
| Fabrieksvloerdragcapaciteit |
3 t/m2 |
Stroomvoorziening |
380V ± 10 % driefasige 50Hz |
Referentienormen
- GB/T 18297-2024'Prestatieproefcode voor motoren voor wegvoertuigen' - gedetailleerde testprocedures en gegevensverwerkingsmethoden voor motorvermogen, koppel, brandstofverbruik en andere prestatieparameters.
- GB/T 19055-2024"Vertrouwbaarheidstestmethoden voor motorrijtuigenmotoren" - Deelt de instellingen van de testomstandigheden, de specificaties van de werkprocedure en de prestatiebeoordelingscriteria voor de motorvertrouwbaarheidstest vast.
Systemcomponenten

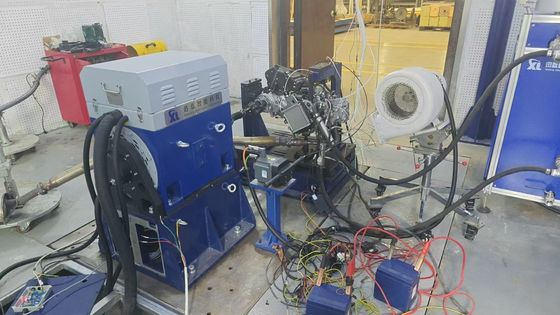

- Elektrische dynamometer:Bestaat uit een wisselstroommotor, een montagebeugel en een Duitse koppelflanke van de HBM T40B-serie voor nauwkeurige koppelmeting en laad- en sleepwerkzaamheden.
- ABB ACS880 variabele frequentie-omvormer systeem:Beheert de elektrische dynamometer en voert de gegenereerde elektrische energie terug naar het elektriciteitsnet.

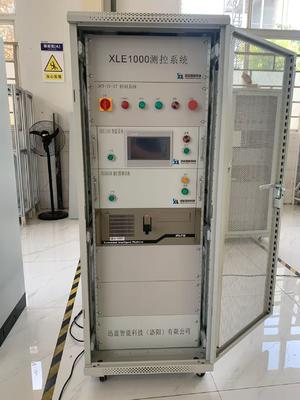

- Meetsysteem en -software XLE-1000:Biedt algemene controle van de testbank, voorwaardeinstelling en geautomatiseerde testprocessen.
- Gegevensverzamelingssysteem:Verzamelt en verwerkt motorparameters via temperatuur- en druksensoren.
- Motor-accu van het gaspedaal:Het instelt de gasopeningen voor dynamische motortests.
- Transitieve brandstofverbruiksmeter en brandstofverhoging/drukregelaar:Maat het brandstofverbruik en zorgt voor een stabiele brandstofdruk.
- Inrichting voor de temperatuurregeling van het koelmiddel:Beheert de temperatuur van het koelmiddel van de motor.
Technische parameters
| Parametercategorie |
Technische indicatoren |
| Nominaal vermogen |
132 kW |
| Nominaal koppel |
420 Nm |
| Meesbereik van constant koppel |
0-3000 tpm |
| Constante snelheidsmetingsbereik |
3000-9000 tpm |
| Torse meetbereik |
0-420Nm |
| Na afloop van de test wordt het koppel gemeten. |
± 0,15% FS |
| Dynamische responstijd |
≤ 80 ms |
| Energiefeedback efficiëntie |
≥ 97% |
| Werkspanning |
AC 380V ±10% |
| Frequentie |
50 Hz |
Belangrijkste voordelen
- Hoge compatibiliteit:Naadloos verbonden met motorcontrollers en door de gebruiker zelf aangedreven apparaten, zonder verdere aanpassingen.
- Volledig automatisch testen:Vooraf ingestelde programma's passen gas- en belastingparameters automatisch aan om de simulatie van de toestand te voltooien.
Lijst van modellen
| Model |
Vermogen (KW) |
Tork (Nm) |
Nominale snelheid (rpm) |
Maximale snelheid (rpm) |
Naast de in punt 6.2.4.1 bedoelde parameters moet de in punt 6.2.4.2 bedoelde parameters worden gebruikt. |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
00,2% FS |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
00,2% FS |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
00,2% FS |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
00,2% FS |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
00,2% FS |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
00,2% FS |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
00,2% FS |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
00,2% FS |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
00,2% FS |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
00,2% FS |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
00,2% FS |
| Kan aangepast worden |
Toepassingsgebieden
- Onderzoek en ontwikkeling van hoogwaardige motoren voor auto's:Simulatie van hoge snelheid en hoge belasting om vermogen, brandstofverbruik en emissies te testen.
- Vermogenstest van luchtvaartgrondondersteuningsapparatuur:Zorgt voor betrouwbare werking in moeilijke omgevingen.
- Ontwikkeling van speciale aandrijfsystemen voor voertuigen:Beoordeelt de motorprestaties onder complexe terrein- en weersomstandigheden.
- Prestatieonderzoek van kleine elektriciteitsproductieapparatuur:Test motorvermogen, frequentie en spanningsregulatie.
