Productdetails:
|
Karosseriemateriaal: | Hoge sterkte corrosiebestendig roestvrij staal, andere materialen kunnen ook worden geselecteerd vol | Operatiedruk: | 0-25 bar |
---|---|---|---|
Werktemperatuur: | -15°C - +100°C | Toepasselijk medium: | Brandstof, zoals benzine, diesel, kerosine, enz. |
Lekkagetarief: | 10-4 Pa×m3/s | Gezegelmateriaal: | Het hoofddichtingsmiddel gebruikt standaard nitrilrubber (NBR) en andere materialen kunnen worden ge |
Toepasselijke interface: | brandstofleidingpoort (conform SAE J2044) | Werkwijze: | Type bal met behuizing |
Markeren: | Brandstofpijppoort Quick Connect-koppeling,Versletenheidsweerstand Quick Connect koppeling,Urethaanverzegelende snelkoppeling |

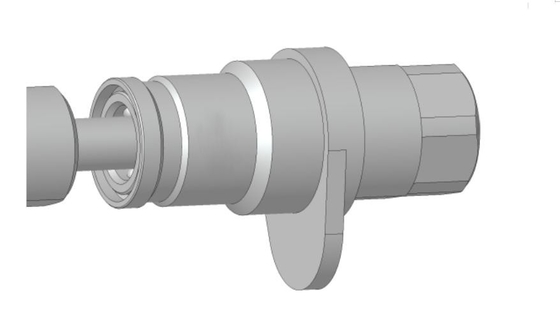

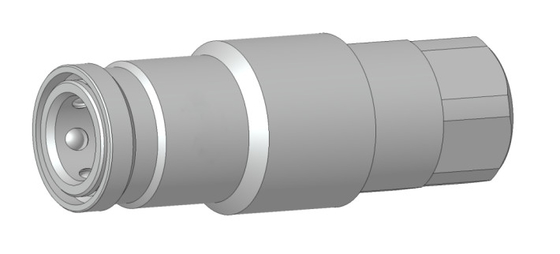

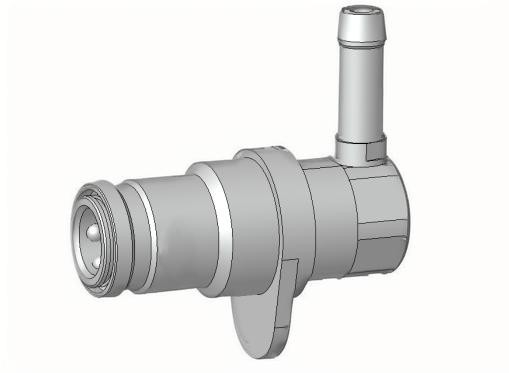

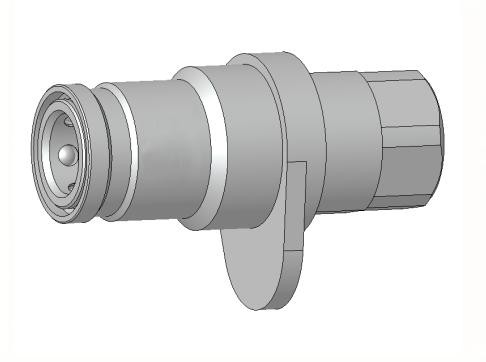

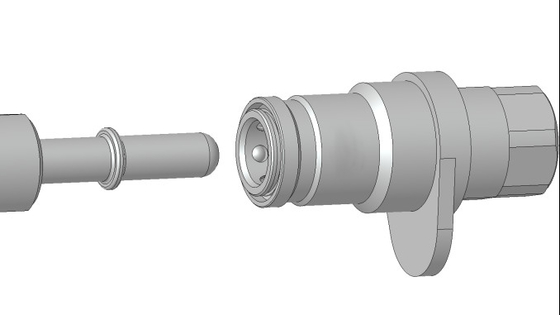

TF531-serie roestvrij staal met een bal met een steel sleeve (speciaal geschikt voor de aansluiting van brandstofbuizen)
TF531 serie snelle connector neemt sleeve staal bal vergrendeling, die meestal wordt gebruikt voor handmatige testen.stalen balvergrendeling, compacte structuur, gemakkelijk te bedienen, veilig en betrouwbaar, de verbinding zeeIk kan gemakkelijk bereikt worden metmet één hand duweningen trekkenHet hoofdstuk is gemaakt van hoogwaardig roestvrij staal, waardoor de connector duurzamer is.We kunnen een snelle connector leveren waarvan de mouw met zijdelingse drukplaat.
TF531 Voordelen van snelle connectoren
1)Verminderen van draadschade als gevolg van frequent in- en verwijderen.
2)Instantane verbindingsplaat, hoge verbindingsdoeltreffendheid, geschikt voor hoge frequentie en een groot aantal herhaaldelijk in- en verwijderproeven.
3)Uniek draadklemontwerp, zonder hulp van gereedschappen, kan het drukken op het handvat de onmiddellijke afdichting van de draad realiseren.
4)Uniekdrukken handvat klemmenHet kan de connector stevig vergrendelen om de betrouwbaarheid van de verbinding te garanderen.
5)Het ontwerp van dedrukhandgreepis ergonomisch en de bediening is gemakkelijker.Het zegel is eenvoudig te vervangen en onderhoudbaar.
TF531 Technische parameters van de serie
Toepasselijke interface | brandstofleidingpoort (conform SAE J2044) |
Karosseriemateriaal | Hoge sterkte corrosiebestendig roestvrij staal, andere materialen kunnen ook worden geselecteerd volgens de behoeften van de klant |
Zeehondenmateriaal | Fluorrubber (FKM) wordt standaard als hoofddichting gebruikt en andere materialen kunnen worden geselecteerd op basis van de behoeften van de klant |
Toepasselijk medium | Brandstof, zoals benzine, diesel, kerosine, enz. |
Werkwijze | Deeltjessoort stalen bal |
Werkdruk | 0-25bar |
Werktemperatuur | -15°C-+100°C |
Leakagepercentage* | 10- 4Ik ben bang.3/s |
* Dit is het minimale lekkagepercentagevanDestandaardproductenWe kunnen apparaten leverena.een lager lekpercentage op aanvraag; dit is afhankelijk van de gedetailleerde specificaties van de klant (testmethode,de testtemperatuur en de testdruk) en de kwaliteit van het door de klant verstrekte monster (i.d. de oppervlaktebehandeling van het afdichtingsoppervlak, ruwheid en afmetingstoleranties).
TF531 Dimensies van de serie(eenheid: mm)
ProductenMOdel | Diameter van de zegel A | B. | C | D | Nummer van het voertuig | Vloeistofgat B1 | Model metafsluitingklep |
TF531- Y0630 | 6.3 | 8.75±0.15 | 20.91±0.25 | 1.57 | 1 | G 1/8” | TF531-Y0630V |
TF531- Y0789 | 7.89 | 10.98±0.15 | 21.12±0.25 | 1.57 | 1 | G 1/8” | TF531-Y0789V |
TF531- Y0949 | 9.49 | 12.94±0.21 | 21.12±0.25 | 1.57 | 2 | G 1/8” | TF531-Y0949V |
TF531- Y0989 | 9.89 | 13.42±0.21 | 24.74±0.25 | 2.34 | 2 | G 1/8” | TF531-Y0989V |
TF531- Y1180 | 11.8 | 16.51±0.25 | 26.62±0.5 | 2.34 | 3 | G 1/4” | TF531-Y1180V |
TF531- Y1261 | 12.61 | 16.51±0.25 | 26.62±0.5 | 2.34 | 3 | G 1/4” | TF531-Y1261V |
TF531- Y1582 | 15.82 | 19.18±0.25 | 26.62±0.5 | 2.34 | 4 | G 3/8” | TF531- Y1582V |
TF531- Y1890 | 18.9 | 22.33±0.25 | 26.62±0.5 | 2.34 | 4 | G 3/8” | TF531- Y1890V |
TF531- Y2270 | 22.7 | 25.7±0.5 | 29.5±0.5 | 2.34 | 5 | G 1/2” | TF531-Y2270V |
TF531- Y2550 | 25.5 | 28.2±0.5 | 29.5±0.5 | 2.34 | 6 | G 3/4” | TF531-Y2550V |
TF531- Y2842 | 28.42 | 32.3±0.5 | 42.5±0.5 | 2.34 | 6 | G 3/4” | TF531-Y2842V |

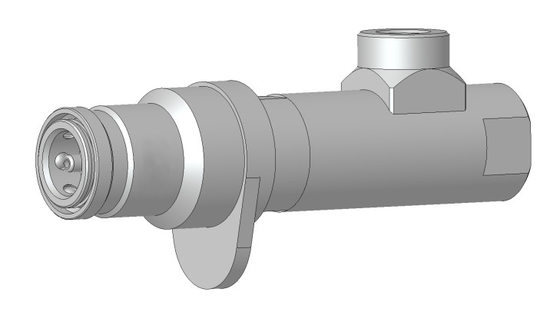

TFDe aansluiting van de serie 531V heeft een ingebouwde eenrichtingsbalk met een maximale druk van 50 bar.
Als er na de test een terugslag nodig is, neemt u contact op met onze verkoopingenieur en bestelt u een TF531 snelle aansluiting met terugslagfunctie zoals hieronder weergegeven.
TF531 Toepassing in serie
1.Motorproefindustrie
2.Nieuwe energieproefindustrie
3. Instrumentenonderzoek
4- Verkoeling en airconditioning
5. gas, vloeistof snel vullen
6Algemene industriële sneldichtheid
