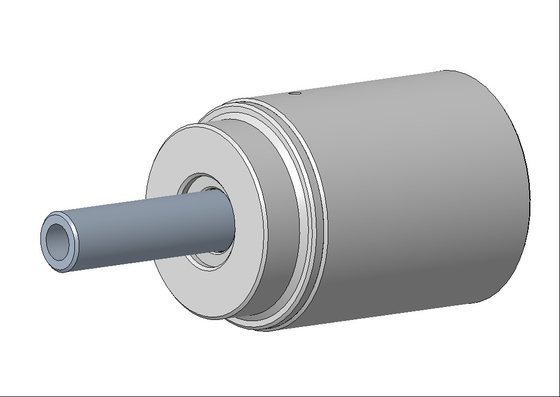

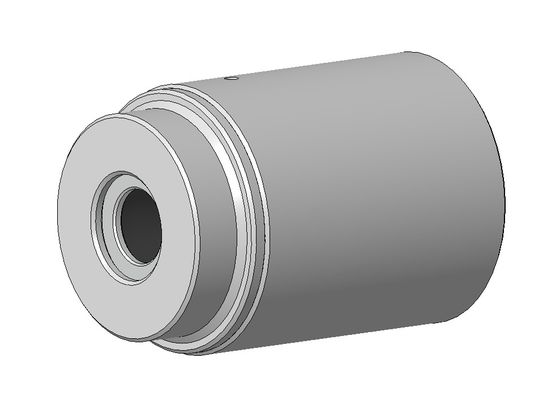

Pneumatische snelle aansluiting TF460
TF460 serie snelle connector neemt pneumatische aandrijving klemmen, die meestal wordt gebruikt voor geautomatiseerde of semi-geautomatiseerde testen.Luchtdichtheidstestvan de te testen onderdelen met deinterne diametergecontroleerdrechte buis de kenmerken, evenals functionele bewerkingen zoals het vullen, inpluggen en leegmaken, zoals het afdichten van de buitenwand van de rechte buis, de flensbuis, de visschalenbuis en de buitenste draad.
De snelverbinders van de TF460-serie gebruiken het cilinderdrijvingprincipe, de voorkantdichtingen kunnen de te testen onderdelen afdichten metbreedtolerantiebereik.Ppneumatische aandrijving kan worden toegepast op geautomatiseerde tests om geautomatiseerde werking te bereiken.
TF460 Voordelen van snelle connectoren
1) SealtHet is een rechte buis met een kleine ventilatie opening.
2) SEel de rechte buis metbreedtolerantiebereik.
3) SEaling ring is zelfadapterend.
4)Geen schade aan de proefbuis.
5)Pneumatische aandrijving, kan automatische testen realiseren.
TF460Technische parameters van de serie
| Toepasselijke interface |
Interfaces met buitendiametergecontroleerdkenmerken van rechte buizen: zoals rechte buizenbuitenwand, flensbuis, visschalenbuis en externe draad |
| Karosseriemateriaal |
van aluminiumlegering,andere materialen kunnen ookgeselecteerdvolgens de behoeften van de klant |
| Zeehondenmateriaal |
Het hoofdzegel neemtnitrilrubber(NBR) standaard, en andere materialen kunnen worden geselecteerd op basis van de behoeften van de klant, zoals urethaanverzegeling onder omstandigheden van grotere slijtage |
| Toepasselijk medium |
Droge, olievrije lucht of niet-corrosieve gassen |
| Werkwijze |
Pneumatische aandrijving (5 ~ 10 bar perslucht) |
| Werkdruk |
0-35 bar (bevestiging vereist voor druktoepassingen, geen bevestiging vereist voor vacuümtoepassingen) |
| Werktemperatuurre |
-15°C-+100°C |
| Leakagepercentage* |
10- 4Ik ben bang.3/s |
* Dit is het minimale lekkagepercentagevanDestandaardproductenWe kunnen apparaten leverena.een lager lekpercentage op aanvraag; dit is afhankelijk van de gedetailleerde specificaties van de klant (testmethode,de testtemperatuur en de testdruk) en de kwaliteit van het door de klant verstrekte monster (i.d. de oppervlaktebehandeling van het afdichtingsoppervlak, ruwheid en afmetingstoleranties).
TF460Dimensies van de serie(eenheid: mm)
| Nummer van het voertuig |
Testpoort B1 |
Inrichtingspoort P1 |
Montagegat G1 |
D1 |
D2 |
D3 |
L1 |
L |
| 0 |
G1/8” |
M5 |
M5 |
38 |
32 |
28 |
8 |
52 |
| 1 |
G1/4” |
G1/8” |
M6 |
57 |
47 |
42 |
10 |
70 |
| 2 |
G1/2” |
G1/8” |
M6 |
79 |
69 |
64 |
14 |
90 |
| 3 |
G1” |
G1/8” |
M6 |
108 |
91 |
82 |
26 |
115 |
| 4 |
G1-1/2” |
G1/8” |
M6 |
139 |
122 |
108 |
30 |
120 |
| 5 |
G2” |
G1/8” |
M10 |
178 |
162 |
140 |
34 |
120 |
TF460Toepassing in serie
1.Motorproefindustrie
2.Nieuwe energieproefindustrie
3. Instrumentenonderzoek
4- Verkoeling en airconditioning
5. gas, vloeistof snel vullen
6Algemene industriële snelle afdichting
