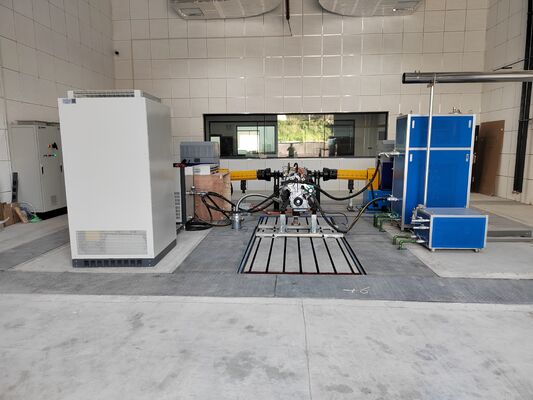

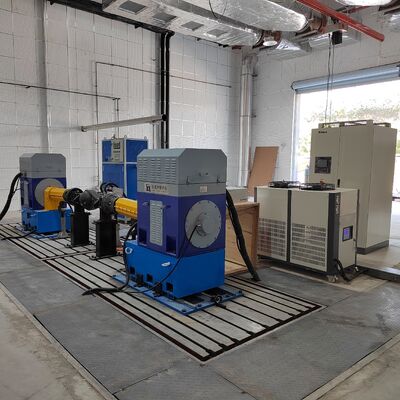

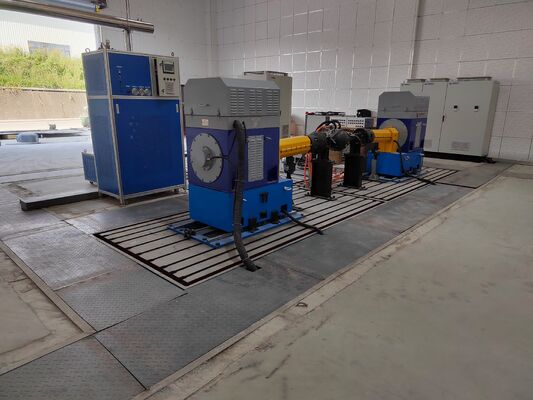

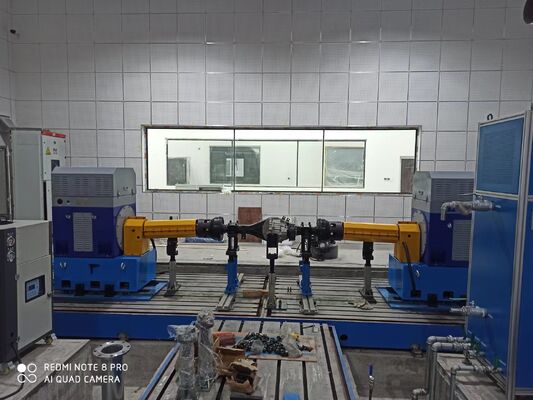

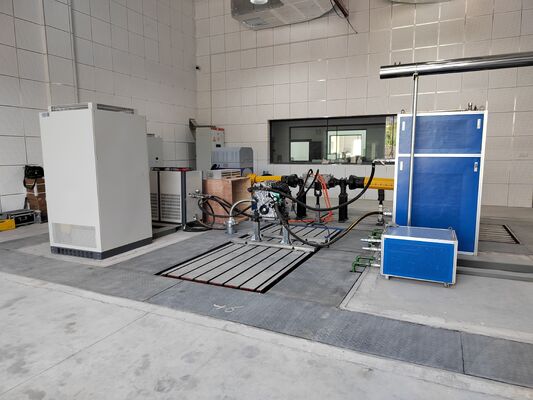

SSCH160-4000-15000 160kW Pure Elektrische Aandrijving Reductie Tandwiel Dynamometer Testbank Systeem

SSCH160-4000-15000 160kW Pure Electric Drive Reducer Transmissie Dynamometer Testbank Systeem

1. SSCH160-4000-15000 160kW Pure Electric Drive Reducer Transmissie Dynamometer Testbank Systeem Overzicht

Het SSCH160-4000-15000 160kW Pure Electric Drive Reducer Transmissie Dynamometer Testbank Systeem is een speciaal testplatform voor hoge snelheid, hoog koppel en hoge precisie ontworpen voor de ontwikkeling en testen van reductoren, elektrische aandrijfassenen enkelvoudige/meervoudige reductoren voor eigenaren van pure elektrische personenauto's. Het systeem integreert kernmoduleszoals een hogesnelheids aandrijf-dynamometer, een hogekoppel-lage-snelheid belastings-dynamometer, een precisie-koppel-flens, ABB frequentieomvormersysteem, XLP-2000 intelligent meet- en regelsysteem, meerkanalig data-acquisitiesysteem,enz.Het kan de prestatieverificatie, transmissie-efficiëntietests, NVH-analyse, temperatuurstijgingseigenschappen en duurzaamheidsbetrouwbaarheidsevaluatie van pure elektrische reductorenonder ultra-hoge-snelheidsomstandigheden met een ingangsnelheid tot 15.000 RPM dekken, perfect voldoend aan de testvereisten voor alle scenario's van elektrische aandrijfsystemen voor reguliere pure elektrische personenauto's. Biedt een complete, nauwkeurige en stabiele banktestoplossing voor de ontwikkeling, fabriekinspectie en prestatiecalibratie van pure elektrische reductoren. 2. SSCH160-4000-15000 160kW Pure Electric Drive Reducer Transmissie Dynamometer Testbank Systeem Kerncomponent Beschrijving

Component Naam

SSCH160-4000-15000 160kW Elektrische Dynamometer Technische ParametersParameter Categorieën

SSCH160-4000-15000 160kW Pure Electric Drive Reducer Transmissie Dynamometer Testbank Systeem Kernvoordelen1)

Hoge ingangssnelheid + hoog koppel uitgang, nauwkeurig afgestemd op pure elektrische reducer testkenmerkenHet aandrijfeinde gebruikt een 160kW/4000-15000rpm hogesnelheids-dynamometer om de ingangscondities van de pure elektrische aandrijfmotor realistisch te simuleren; Het belastingsuiteinde is uitgerust met een 300kW/1500rpm/1910Nm hogekoppel-lage-snelheid dynamometer, die perfect de hogekoppel belastingseigenschappen aan het uitgangseinde van de reducer repliceert en nauwkeurig de volledige werkconditie test van de pure elektrische reducer dekt.

2)

Speciaal ontwerp voor ultra-hoge-snelheid aandrijving, stabiele werking op 15000rpmMet G1 klasse dynamische balans hogesnelheid koppelingen, hoge stijfheid transmissiestructuur en hogesnelheid lagersysteem, zorgt het voor stabiele coaxialiteit, lage trillingen en laag geluid bij 15000rpm ultra-hoge-snelheid tests, voldoend aan de vereisten van hoge-snelheid efficiëntie, NVH en duurzaamheid betrouwbaarheidstests.

3)

De dynamische meetnauwkeurigheid is uitstekend en de data traceerbaarheid is betrouwbaarMet HBM precisie-koppel-flens, meetnauwkeurigheid 0,15% FS, dynamische respons ≤1ms, gecombineerd met meerkanalig data-acquisitie-eenheid, kan het nauwkeurig belangrijke parameters zoals snelheid, koppel, vermogen, temperatuur, trillingen, geluid, etc. vastleggen, voldoend aan de verfijnde test- en certificatievereisten van pure elektrische reductoren.

4)

Het werkt stabiel en betrouwbaar, en is geschikt voor langdurige duurzaamheidstestsMet ABB vector control frequentieomvormersysteem, brede spanningsingang 380V-480V, met drievoudige bescherming tegen overstroom, overspanning en oververhitting, kan het 24-uurs continue hoge-snelheid, hogekoppel duurzaamheidstests, soepele langdurige werking en precieze controle bieden.

5)

Intelligente meting en controle, efficiënte en gemakkelijke bedieningHet XLP-2000 meet- en regelsysteem ondersteunt bewerken van werkcondities, real-time monitoring, dataopslag en automatische rapportgeneratie; Het smeerolie station en de dubbele kring koeler bereiken precieze temperatuurregeling en automatische bescherming, wat de test-efficiëntie en operationele gemak aanzienlijk verbetert.

5.

SSCH160-4000-15000 160kW Pure Electric Drive Reducer Transmissie Dynamometer Testbank Systeem Toepassingsgebieden1) Pure elektrische personenauto reductoren

: prestatie-, efficiëntie-, temperatuurstijging-, NVH-, duurzaamheids-, betrouwbaarheidstests van hoofdreductoren, enkelvoudige reductoren, elektrische aandrijfas-assemblages binnen 15.000 RPM.2) Onderzoek en ontwikkeling en verificatie van elektrische aandrijfsystemen

: Onderzoek en ontwikkeling van elektrische aandrijf-transmissiesystemen voor pure elektrische aandrijfbedrijven en onderzoeksinstellingen, parameter matching, bankcertificatietests.3) Fabriekinspectie en kwaliteitscontrole

: Offline inspectie van pure elektrische reducer-assemblages, afdichting, stationaire/hoge-snelheid belaste werking, efficiëntieverificatie.6.

SSCH160-4000-15000 160kW Pure Electric Drive Reducer Transmissie Dynamometer Testbank Systeem Referentie StandaardenQC/T 568-2019 Testmethoden voor Automobielversnellingsbakken,

QC/T 1376-2020 Testmethoden voor Transmissie-assemblages van Personenauto's,

GB/T 30038-2013 Testmethoden voor betrouwbaarheid van automobielversnellingsbakken,

JB/T 10634-2023 Elektrische dynamometers,

GB/T 18488-2015 "Aandrijfmotoren Systemen voor elektrische voertuigen"

7. Transmissie Type Dynamometer Testbank Systeem Model lijst

Model

8. Levering en After-Sales Ondersteuning

Leveringsdiensten

1) Standaard modellen

: Verzending binnen 90 dagen (inclusief pre-tests voor levering om snelle installatie bij aankomst te garanderen).2) Aangepaste modellen

: Levering in 90-120 dagen, inclusief internationale logistiek en distributie naar grote regio's wereldwijd, waaronder Europa, Amerika, Zuidoost-Azië en het Midden-Oosten (zee/land transport opties beschikbaar, inclusief veilige verpakking en vocht- en roestwerende behandeling).3) Ondersteunende diensten

: Wij leveren complete CE en ISO certificeringsdocumenten en oorsprongscertificaten, en een toegewijde logistieke specialist zal het hele proces volgen om te assisteren bij de douaneafhandeling en de veilige en tijdige levering van grote apparatuur ter plaatse te garanderen.After-sales ondersteuning

1) Garantie commitment

: 1 jaar garantie op kerncomponenten (dynamometer, koppel-flens), levenslange onderhoud; gratis probleemoplossing en reparatiediensten tijdens de garantieperiode, met uitzondering van schade veroorzaakt door menselijke fouten.2) Technische ondersteuning

: 24/7 tweetalige (Engels en Chinees) service, reactietijd ≤ 4 uur3) Installatie, inbedrijfstelling en trainingsdiensten

: De gebruiker is verantwoordelijk voor de basisinstallatie ter plaatse. Seelong zal twee professionele technici sturen om begeleiding ter plaatse te bieden (inclusief apparatuur positionering en kalibratie, en pijpleiding / lijnverbinding specificaties); apparatuur inbedrijfstelling zal volledig door ons worden afgehandeld (inclusief inschakeltesten, parameterkalibratie en systeemkoppelingstests); 3 dagen gratis professionele bedieningstraining zal worden aangeboden (waaronder apparatuur bediening, parameterinstellingen, dagelijks onderhoud en probleemoplossing) om ervoor te zorgen dat operators bedreven zijn in het gebruik van grootschalige apparatuur.4) Remote service

: Ondersteunt remote debugging via computer, systeemupgrades en configuratiebegeleiding van modulaire oplossingen, waardoor technische problemen tijdens gebruik snel worden opgelost en downtime verliezen worden geminimaliseerd.9. FAQ

V: Wat is de minimale bestelhoeveelheid voor onze samenwerking?

A: We ondersteunen kleine proefbestellingen van 1 stuk voor voorraadproducten.
V: Hoe kan ik meer leren over de producten?
A: Laat uw e-mail achter en we sturen u uw elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 30% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de levertijd voor mijn bestellingen?
A: Productiecyclus dynamometers is 6-8 weken, productiecyclus sensoren is 2-3 weken, andere producten neem contact met ons op.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mail achter, onze technische staf zal met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Zeker, u bent altijd welkom voor een bezoek.
