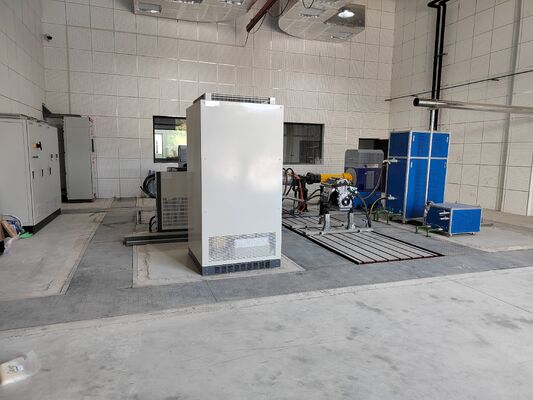

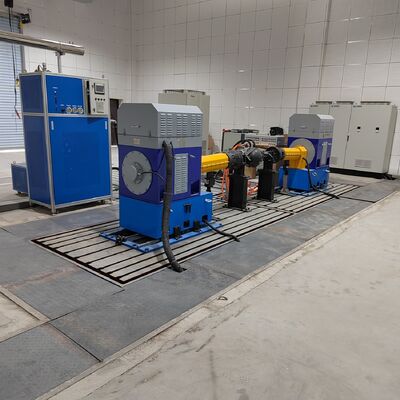

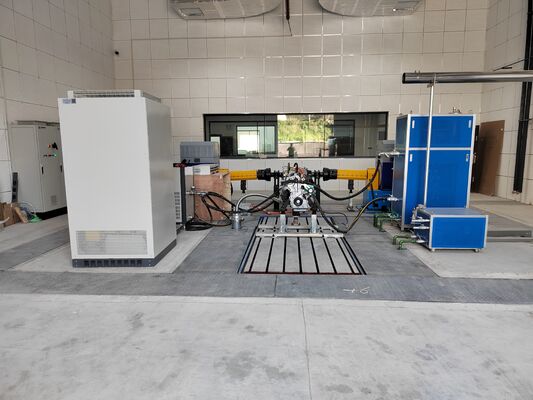

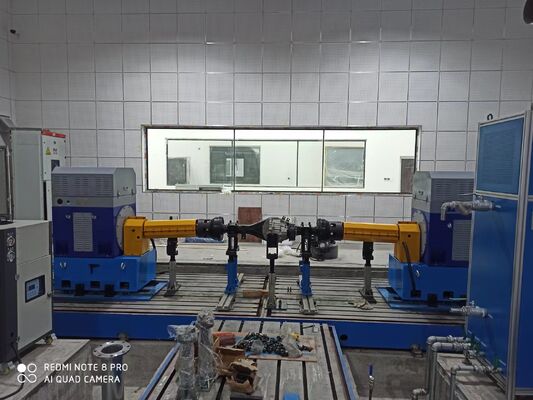

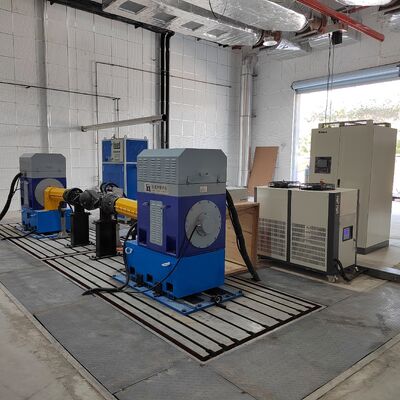

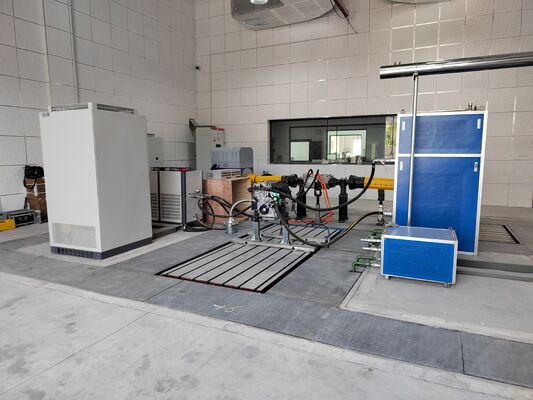

SSCG160-3000/10000 160kW personenauto transmissie type dynamometer testbank systeem

SSCG160-3000/10000 160kW Dynamometer Testbank Systeem voor Personenauto Transmissies

1. Overzicht van het SSCG160-3000/10000 Dynamometer Testbank Systeem voor Personenauto Transmissies

Het SSCG160-3000/10000 Dynamometer Testbank Systeem voor Personenauto Transmissies is een test platform met gemiddeld vermogen en hoge snelheid, speciaal ontworpen voor de ontwikkeling en het testen van gangbare brandstofsedans, SUV's, MPV's, hybride specifieke transmissies (DHT) en hoogwaardige elektrische aandrijfreductorassen. Het systeem integreert kernmodules zoals een aandrijf-dynamometer van 160 kW-klasse voor hoge snelheden, een belastings-dynamometer voor hoge snelheden, een precisie-koppelflens, een ABB-invertersysteem, een intelligent meet- en regelsysteem XLP-2000, een meerkanalig data-acquisitiesysteem, enz. Het kan de prestatieverificatie, testen van de transmissie-efficiëntie, analyse van de schakelkwaliteit, duurzaamheids- en betrouwbaarheidsbeoordeling van versnellingsbakken van personenauto's onder ultra-hoge snelheden tot 10.000 tpm dekken, en is perfect aangepast aan de testvereisten voor alle scenario's van gangbare brandstofversnellingsbakken van 1,5 L tot 2,0 L, hybride DHT, hoogwaardige elektrische aandrijfreductorassen, en biedt een complete, nauwkeurige en stabiele testoplossing voor productontwikkeling, fabrieksinspectie en prestatiekalibratie van transmissiesystemen met gemiddeld en laag vermogen.2. Beschrijving van de kerncomponenten van het SSCG160-3000/10000 160kW Dynamometer Testbank Systeem voor Personenauto Transmissies

Componentnamen

Parameter categorieën

1)

Configuratie met gemiddeld vermogen + hoge toerentallen, die nauwkeurig de gangbare personenautomarkt dektUitgerust met een aandrijf- + belastings-dynamometer van 160 kW-klasse, met een nominale snelheid van 3000 tpm en een

maximale snelheid van meer dan 10.000 tpm, past het perfect bij de testvereisten van gangbare brandstoftransmissies van 1,5 L tot 2,0 L, hybride DHT en hoogwaardige elektrische aandrijfreductorassen.4) Onderzoek en ontwikkeling en fabrieksinspectie

Ontwerp voor ultra-hoge snelheden, stabiel aangepast aan 10.000 tpm omstandighedenMet G1-klasse dynamische balans hoge-snelheid koppelingen, een hoge stijfheid lichtgewicht transmissiestructuur en een speciaal hoge-snelheid lagersysteem, zorgt het voor

stabiele coaxialiteit, lage trillingen, laag geluidsniveau, en geen demping tijdens langdurige continue werking bij 10.000 tpm ultra-hoge snelheidstests.3)

De lichtgewicht configuratie voor gemiddeld en laag vermogen biedt een betere prijs-kwaliteitverhouding en veelzijdigheidKlein van formaat, laag energieverbruik en betere inkoopprijs,

het is geschikt voor kleine en middelgrote transmissiebedrijven, onderzoeksinstellingen en externe testinstanties, rekening houdend met prestaties en input-output verhouding.4)

De dynamische meetnauwkeurigheid is uitstekend en de data-traceerbaarheid is betrouwbaarMet HBM precisie-koppelflens, meetnauwkeurigheid 0,05%FS, dynamische respons ≤1ms, gecombineerd met een hoge-snelheid data-acquisitie-eenheid, kan het dynamische parameters zoals snelheid, koppel, vermogen, temperatuur, trillingen, enz. nauwkeurig vastleggen, wat voldoet aan de vereisten van verfijnde testen en certificering.

5)

Intelligente meting en regeling + all-scenario bescherming, efficiënte en stabiele werkingHet XLP-2000 meet- en regelsysteem ondersteunt bewerkingsomstandigheden, real-time monitoring, gegevensopslag en automatische rapportgeneratie; Het smeerolie station en de dubbele kring chiller zorgen voor nauwkeurige temperatuurregeling, en het ABB variabele frequentiesysteem biedt meerdere elektrische beveiligingen om de 24-uurs continue duurzaamheidstest te ondersteunen.

5. Toepassingsgebieden van het SSCG160-3000/10000 160kW Dynamometer Testbank Systeem voor Personenauto Transmissies

1) Gangbare brandstof personenauto versnellingsbakken

: Prestatie-, efficiëntie-, schakelkwaliteit-, duurzaamheids- en betrouwbaarheidstests van 1,5 L - 2,0 L sedan-, SUV- en MPV-brandstofversnellingsbakken binnen 10.000 tpm.2) Hybride specifieke transmissie (DHT)

: Power split, schakelen van de overbrengingsverhouding, hoge-snelheid efficiëntie, duurzaamheids- en betrouwbaarheidstests voor hybride transmissies.3) Hoogwaardige elektrische aandrijfreductorassen

: Hoog-snelheid reductorassen voor volledig elektrische voertuigen, 10.000 tpm ultra-hoge snelheid prestatie- en betrouwbaarheidsverificatie van hoofdreductorassen.4) Onderzoek en ontwikkeling en fabrieksinspectie

: Kalibratie door kleine en middelgrote transmissiebedrijven, transmissietests door onderzoeksinstellingen, kwaliteitsinspectie van transmissieassemblages van de productielijn, afdichtingsverificatie.6. Referentienormen voor het SSCG160-3000/10000 160kW Dynamometer Testbank Systeem voor Personenauto Transmissies

QC/T 568-2019 Testmethoden voor Automobielversnellingsbakken

QC/T 569-2019 Evaluatiecriteria voor Testbanken van Automobielversnellingsbakken

QC/T 533-2020 Testmethoden voor Voertuigaandrijfassen

QC/T 534-2020 Evaluatiecriteria voor Testbanken van Voertuigaandrijfassen

GB/T 23920-2024 "As voor Bouwmachines"

JB/T 5929-1991 Testmethoden voor betrouwbaarheid van aandrijfassen voor bouwmachines

JB/T 10634-2023 Elektrische Dynamometer

7. Modeloverzicht van het Dynamometer Testbank Systeem voor Transmissies

Model

8. Levering en After-Sales Ondersteuning

Leveringsdiensten

1) Standaardmodellen

: Verzending binnen 90 dagen (inclusief pre-testen voor levering om snelle installatie bij aankomst te garanderen).2) Aangepaste modellen

: Levering in 90-120 dagen, inclusief internationale logistiek en distributie naar grote regio's wereldwijd, waaronder Europa, Amerika, Zuidoost-Azië en het Midden-Oosten (zee-/landtransportopties beschikbaar, inclusief veilige verpakking en vocht- en roestwerende behandeling).3) Ondersteunende diensten

: Wij leveren volledige CE- en ISO-certificeringsdocumenten en oorsprongscertificaten, en een toegewijde logistieke specialist zal het hele proces volgen om te helpen bij de douaneafhandeling en de veilige en tijdige levering van grote apparatuur ter plaatse te garanderen.After-sales ondersteuning

1) Garantiebelofte:

1 jaar garantie op kerncomponenten (dynamometer, koppelflens), levenslang onderhoud; gratis probleemoplossing en reparatiediensten tijdens de garantieperiode, met uitzondering van schade veroorzaakt door menselijke fouten.2) Technische ondersteuning:

24/7 tweetalige (Engels en Chinees) service, responstijd ≤ 4 uur3) Installatie-, inbedrijfstellings- en trainingsdiensten

: De gebruiker is verantwoordelijk voor de basisinstallatie ter plaatse. Seelong zal twee professionele technici sturen om begeleiding ter plaatse te bieden (inclusief apparatuurpositionering en kalibratie, en specificaties voor pijpleiding-/lijnaansluiting); apparatuur inbedrijfstelling zal volledig door ons worden afgehandeld (inclusief inschakeltesten, parameterkalibratie en systeemkoppelingstests); 3 dagen gratis professionele bedieningstraining zal worden gegeven (waaronder apparatuurbediening, parameterinstellingen, dagelijks onderhoud en probleemoplossing) om ervoor te zorgen dat operators bekwaam zijn in het gebruik van grootschalige apparatuur.4) Remote service

: Ondersteunt externe debugging via computer, systeemupgrades en begeleiding bij configuratie van modulaire oplossingen, waardoor technische problemen tijdens gebruik snel worden opgelost en stilstandverliezen worden geminimaliseerd.9. Veelgestelde vragen

V: Wat is de minimale bestelhoeveelheid voor onze samenwerking?

A: We ondersteunen kleine proefbestellingen van 1 stuk voor voorraadproducten.
V: Hoe kan ik meer leren over de producten?
A: Laat uw e-mailadres achter en we sturen u onze elektronische voorbeeldmap.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 30% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de levertijd voor mijn bestellingen?
A: Productiecyclus dynamometers is 6-8 weken, productiecyclus sensoren is 2-3 weken, andere producten neem contact met ons op.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mailadres achter, onze technische medewerkers zullen met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Zeker, u bent altijd welkom voor een bezoek.
10. Onze certificaten
