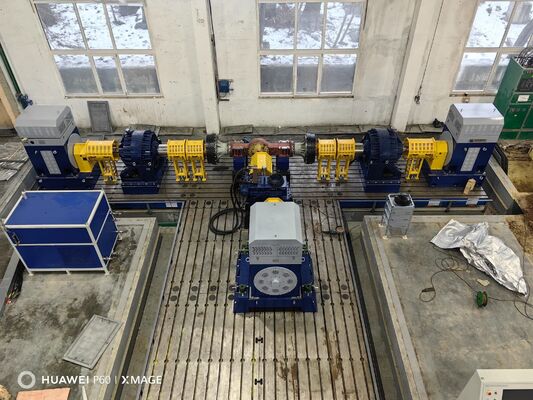

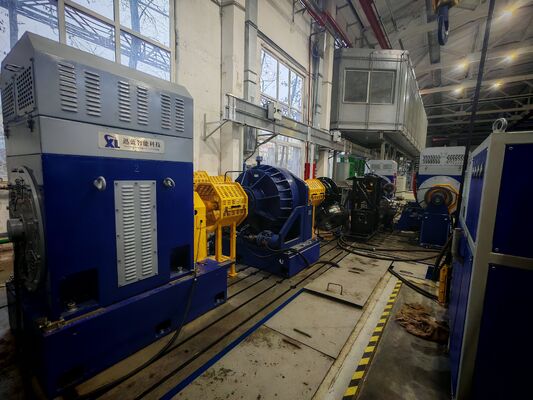

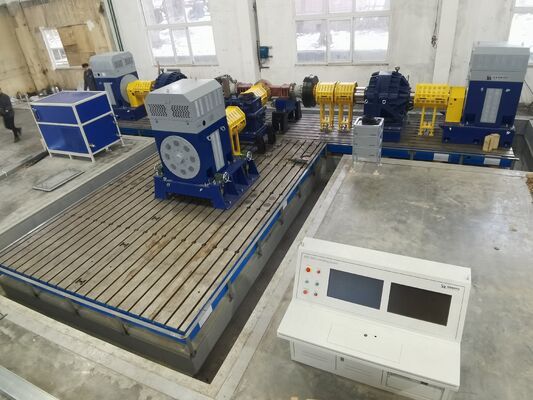

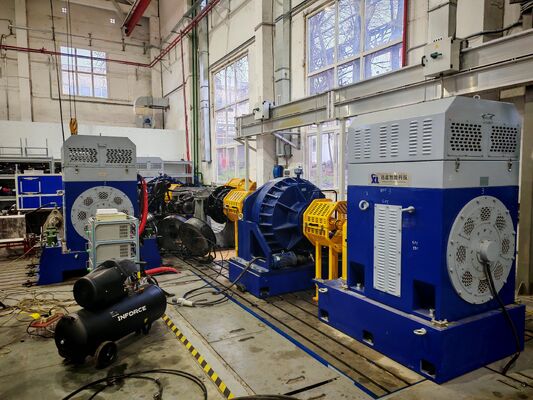

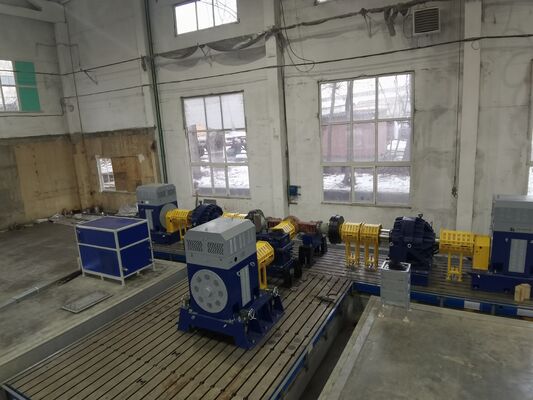

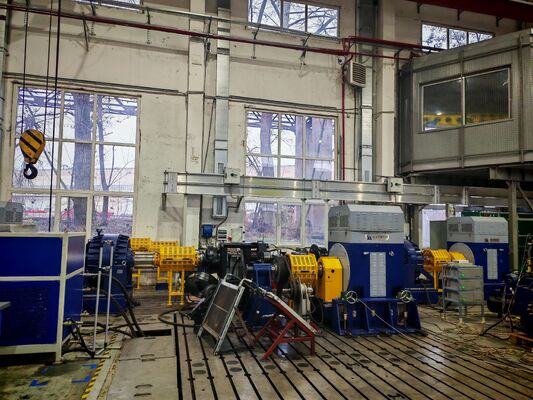

SSCD630-1800/4000 630kW 3342Nm Zware Transmissietype Dynamometer Testbank Systeem

SSCD630-1800/4000 Testbank systeem voor zware transmissie dynamometer

SSCD630-1800/4000 Zwaar voertuigDynamometer voor transmissieTestBankenstelselBelangrijkste voordelen Samenvatting

met een breedte van niet meer dan 50 mmtransmissies hoger dan 630 kW, maximaal uitgangsmoment hoger dan 10,000Nm, nauwkeurigheid van de koppelregeling ±0.05%, geïntegreerde ABBen HBMkerncomponenten, ondersteunt 7× 24-uurs duurzaamheidstest, voldoet aanInternationale ennationale normen.

1. SSCD630-1800/4000 Testbank voor zware transmissie type dynamometer System Overview

De SSCD630-1800/4000 is een professioneel transmissietoetsapparaat dat is ontworpen voor transmissiesystemen met een hoog vermogen van 630 kW.voornamelijk voor benchproeven van transmissieonderdelen in superzware bedrijfsvoertuigen in volledige conditieHet systeem omvat krachtige aandrijving en laadinstallaties, versnellingsbakken, geïmporteerde hoogprecisie-sensorcomponenten,industriële systemen voor variabele frequentie-omvormers, en een intelligent meet- en besturingssysteem voor het voltooien van volledig dimensionale tests, zoals kalibratie van de transmissie-efficiëntie, duurzaamheid bij vermoeidheid, belastingrespons en betrouwbaarheidstests,het verstrekken van stabiele en betrouwbare testondersteuning voor de ontwikkeling en voltooiing van zware transmissiecomponenten en batchfabriekinspectie.

2. SSCD630-1800/4000 Dynamometer-testbank voor zware transmissie-type Kerncomponenten en specificatieparameters

3. SSCD630-1800/4000 630 kW elektrische dynamometer Belangrijkste technische parameters

4. SSCD630-1800/4000 Zware transmissie type Dynamometer testbank System Core Performance Highlights

1)Dual dynamometerconfiguratie voor ultrahoge vermogen, voor het testen van extreme zware belastingen

met een aandrijflijnklasse van 630 kW en een dubbele dynamometer voor belasting, gecombineerd met een speciale koppelverminderaar met een koppelverhoging van 1:3; het totale uitgangskoppel bedraagt meer dan 10 000 Nm,perfect repliceren van de lage snelheid en het hoge koppel van mijnbouwvoertuigen, zware bouwmachines en andere apparatuur.

2)Hoogprecisie meetsysteem, betrouwbare en traceerbare testgegevens

De Duitse HBM-momentsensor met hoge precisie, gecombineerd met hogesnelheidsopname en speciale algoritmen, zorgt voor nauwkeurige metingen van parameters zoals koppel, rotatiesnelheid, vermogen,temperatuur, trillingen, enz., die voldoen aan de gegevensvereisten voor O&O- en certificatietests.

3)Stabiel ontwerp voor industriële doeleinden, dat langdurige continue werking ondersteunt

Uitgerust met ABB ACS880 serie variabele frequentie-omvormer met directe koppelregelingstechnologie, breedspanningsadaptieve, drievoudige elektrische beschermingsmechanisme,het kan 7 × 24 uur ononderbroken duurzaamheidstest bereiken, voldoet de systeemstabiliteit aan de eisen van massaproductie-tests en langetermijnonderzoek en -ontwikkeling.

4)De hoge stijfheid van de aandrijflijn zorgt voor een soepele werking en een langere levensduur

Het driestadium harde tandoppervlak, gedwongen smering en het assemblageproces met een hoge coaxialiteit zorgen voor lage trillingen, weinig geluid en geen schokken onder omstandigheden met een hoog koppel.De apparatuur heeft een lange levensduur en is gemakkelijk dagelijks te onderhouden.

5)Intelligente controle gedurende het gehele proces vermindert de operationele moeilijkheden

Het intelligente meet- en besturingssysteem XLP-2000 ondersteunt visuele bewerking van de werkomstandigheden, curve monitoring in realtime, automatische gegevensopslag en het genereren van testrapporten met één klik.Het smeersysteem en het koelsysteem werken volledig automatisch, waardoor handmatige interventie wordt verminderd.

5. SSCD630-1800/4000 Dynamometer-testbank voor zware transmissie-type Toepasselijke proefpersonen en scenario's

1) Superzware bedrijfsvoertuigentransmissie: Tests op de prestaties, de efficiëntie, de duurzaamheid en de betrouwbaarheid van transmissieapparatuur voor zware vrachtwagens, mijndumptrucks en grote bussen.

2) Bouwmachines en speciale apparatuur: Uitgebreide tests van grote laadmachines, mijnbouwgravers en transmissie-systemen voor terreinvoertuigen.

3) Onderzoek en ontwikkeling van transmissiesystemen: Nieuwe productontwikkeling, prestatieoptimalisatie, typegoedkeuringsonderzoek voor transmissiefabrikanten en onderzoeksinstellingen.

4) Fabrieksinspectie van de productielijn: Vinnige verificatie van de transmissieconstructie, controle buiten de lijn, afdichting, toestand zonder belasting/belasting en schakelprestaties.

6. SSCD630-1800/4000 Referentienormen voor zware transmissie dynamometer testbank

QC/T 568-2019 Testmethoden voor versnellingsbakken voor automobiel

QC/T 569-2019 Evaluatiecriteria voor de testbank van versnellingsbakken voor auto's

QC/T 533-2020 Testmethoden voor aandrijfasten van voertuigen

QC/T 534-2020 Evaluatiecriteria voor de testbank voor aandrijfassen van voertuigen

GB/T 23920-2024 "As voor bouwmachines"

JB/T 5929-1991 Beproevingsmethoden voor de betrouwbaarheid van aandrijfassen voor bouwmachines

JB/T 10634-2023 Elektrische dynamometer

7. Transmissie Type Dynamometer Testbank System Model lijst

Ondersteunt aangepaste diensten: snelheidsbereik, koppelbereik, testsoftwarefuncties en speciale omgevingsadaptatieoplossingen kunnen worden aangepast volgens de vereisten.

8Levering en ondersteuning na verkoop

Leverdiensten

1) Standaardmodellen: Schepen binnen 90 dagen (inclusief voorafgaande testen vóór levering om bij aankomst snel te kunnen installeren).

2) Aanpassingen: Levering in 90-120 dagen, met internationale logistiek en distributie naar grote regio's over de hele wereld, waaronder Europa, Amerika, Zuidoost-Azië,en het Midden-Oosten (opties voor vervoer over zee / land beschikbaar), met inbegrip van veilige verpakking en vocht- en roestbestendige behandeling).

3) Ondersteunende diensten: Wij leveren volledige CE- en ISO-certificaten en oorsprongscertificaten,en een speciale logistiekspecialist zal het hele proces volgen om bij te dragen aan de inklaring en de veilige en tijdige levering van grote apparatuur op de locatie te verzekeren.

Ondersteuning na verkoop

1) Garantieverplichting:1 jaar garantie op kerncomponenten (dynamometer, koppelflanse), levenslang onderhoud; gratis probleemoplossing en reparatiediensten gedurende de garantieperiode, exclusief schade door menselijke fout.

2) Technische ondersteuning:24/7 tweetalige dienst (Engels en Chinees), reactietijd ≤ 4 uur

3) Installatie, inbedrijfstelling en opleidingen: De gebruiker is verantwoordelijk voor de basisinstallatie ter plaatse.en pijpleidings- / lijnverbindingsspecificaties); de ingebruikname van de apparatuur zal volledig door ons worden afgehandeld (inclusief aansturingstests, parameterkalibratie en systeemverbindingstests);Er zal 3 dagen gratis beroepsopleiding worden gegeven (met inbegrip van het gebruik van apparatuur), parameterinstellingen, dagelijks onderhoud en probleemoplossing) om ervoor te zorgen dat operators vaardig zijn in het gebruik van grootschalige apparatuur.

4) Dienst op afstand: Ondersteunt remote debugging via computer, systeemupgrades en modulaire oplossingconfiguratie begeleiding, snel het oplossen van technische problemen tijdens het gebruik en het minimaliseren van downtime verliezen.

9. Vragen

V: Wat is de minimale orderhoeveelheid voor onze samenwerking?
A: Wij ondersteunen kleine trail order van 1pcs voor voorraad producten.
V: Hoe kan ik meer weten over de producten?
A: Laat uw e-mail achter en wij sturen u uw elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 30% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de doorlooptijd voor mijn bestellingen?
A: De productiecyclus van dynamometers is 6-8 weken, de productiecyclus van sensoren is 2-3 weken, voor andere producten kunt u contact met ons opnemen.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mail, ons technisch personeel zal met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Natuurlijk, u bent altijd welkom om ons te bezoeken.
