SSCD560-1800/4000 560kW 2970 Nm Transmissie type Dynamometer testbank systeem

SSCD560-1800/4000 560kW 2970Nm Transmissie type Dynamometer testbank systeem

1.SSCD560-1800/4000 560kWTUitvoering van de opdrachtTYpeDmeting van de drukTestB.Ench-systeem Beschrijving

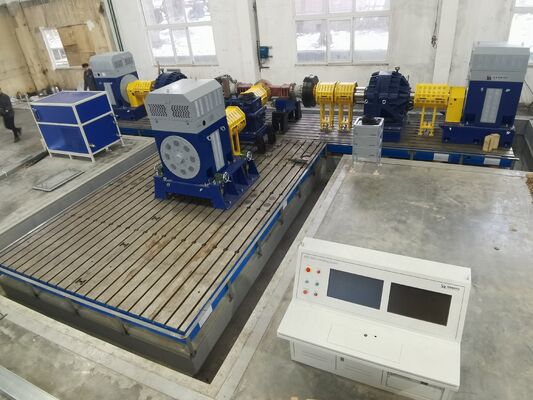

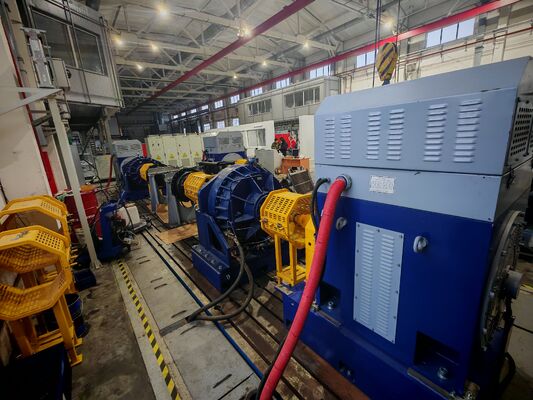

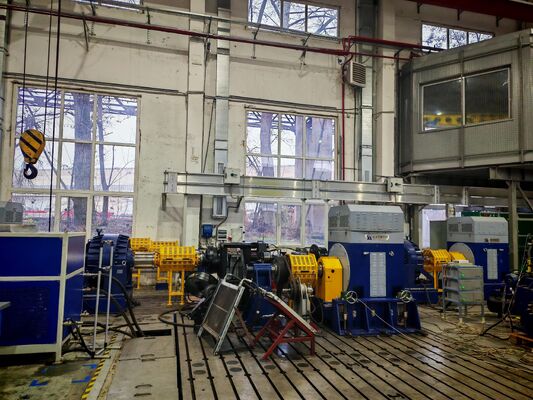

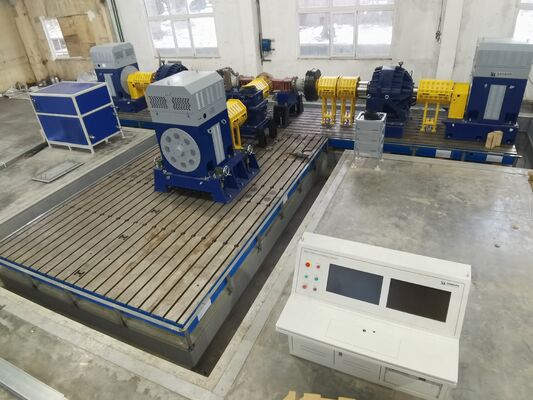

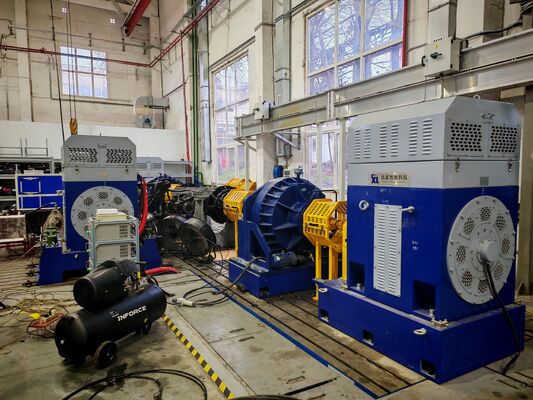

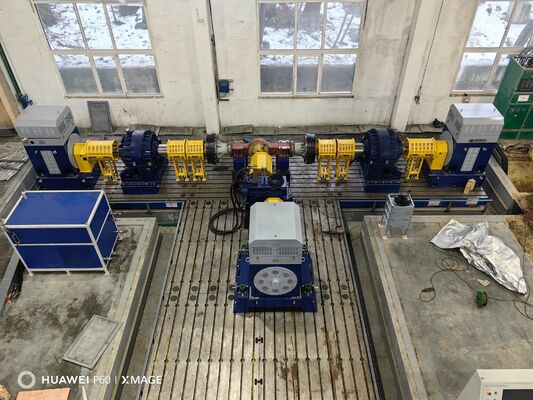

Het SSCD500-1500/3800 transmissie dynamo-testbank systeem is een professioneel geïntegreerd testplatform ontworpen voor:transmissies van bouwmachines van de klasse 500 kW, zware bedrijfsvoertuigen en speciale voertuigenHet systeem bevat kerncomponenten zoals de aandrijvingsdynamometer, de belastingdynamometer, de versnellingsbak, de hoge precisie koppelsensor, het variabele frequentie-omvormersysteem,Intelligente meet- en besturingseenheid, multi-kanaal data-acquisitie module, koel- en smeersysteem, en kan volledige scenario tests zoals transmissie prestatie kalibratie, transmissie efficiëntie detectie,duurzaamheidstest tegen vermoeidheid, betrouwbaarheidscontrole, enz. Het biedt een hoge precisie en hoge stabiliteit bench test ondersteuning voor het ontwerp van onderzoek en ontwikkeling,productiekwaliteitsinspectie en typegoedkeuring van zware transmissie-systemen.

2.SSCD560-1800/4000 560kWTUitvoering van de opdrachtTYpeDmeting van de drukTestB.Ench-systeemCopponent Beschrijving

3. SSCD560-1800/4000 560kW Elektrische dynamometer Technische parameters

4. SSCD560-1800/4000 Transmissie type Dynamometer testbank systeem Kernvoordelen

1) Dual dynamometers met een hoog vermogen + koppelverhogende reducers voldoen aan de testvereisten voor het testen van een hoog koppel voor zware voertuigentransmissies

Uitgerust met een aandrijflijn van 560 kW + belastingdynamometer en een 1:3.0 versnellingsbak, het systeem uitgangsmoment kan 9000Nm bereiken, perfect te dekken de lage snelheid-hoge koppel test vereisten van transmissie voor zware bedrijfsvoertuigen, bouwmachines,en terreinvoertuigen.

2) Toonaangevende meetnauwkeurigheid in de industrie

Met HBM-hogeprecisie koppelflenzen, nauwkeurigheid tot 0,05% FS, dynamische respons ≤ 1 ms; in combinatie met een hoogprecisievermogensanalysator en een multidimensionaal gegevensverzamelingssysteem,het bereikt nauwkeurige verwerving van belangrijke parameters zoals koppel, vermogen, temperatuur en trillingen.

3) Het systeem is stabiel en betrouwbaar en zeer aanpasbaar

Na de ABB ACS880-serie kan de breedspanningsinvoer 380V-480V, met drievoudige bescherming tegen overstromingen, overspanning en oververhitting, voldoen aan de 24-uurs continue duurzaamheidstest.

4) De koppelverhogende versnellingsbak is stijf en heeft een lange levensduur

Driefasige hard tandoppervlaktransmissie, gedwongen smering en een hoogprecisie coaxieel ontwerp zorgen voor een soepele werking onder een hoog koppel, met laag geluid, lange levensduur,en onderhoudsvrij.

5) Intelligente meting en besturing, efficiënte werking

Het metings- en besturingssysteem XLP-2000 ondersteunt het bewerken van de werkomstandigheden, realtime monitoring, gegevensopslag en automatische rapportagegeneratie.Het smeeroliestation en de dubbelloopkoeler zorgen voor een nauwkeurige temperatuurregeling en automatische bescherming.

5. SSCD560-1800/4000 Transmissie type Dynamometer testbank systeem toepassingsgebieden

1) Zwaar bedrijfsvoertuigtransmissies: Prestaties, efficiëntie, duurzaamheid, betrouwbaarheidstests van versnellingsbakken voor zware vrachtwagens, bussen, dumpers, enz.

2) Bouwmachines en speciale voertuigen: Tests van versnellingsbakken voor laadmachines, graafmachines, mijnbouwvoertuigen en terreinvoertuigen.

3) Transmissieontwikkeling en verificatie: versnellingsbakbedrijven, onderzoeksinstituten, ontwikkeling van transmissie-systemen, matchingoptimalisatie, benchcertificatietests.

4) Fabrieksinspectie en kwaliteitscontrole: Offline-inspectie van transmissieassemblies, afdichting, niet-belast/belast werking, verificatie van de versnellingsprestaties.

6. SSCD560-1800/4000 Referentienormen voor het systeem van de testbank van de dynamometer van het transmissietype

QC/T 568-2019 Testmethoden voor versnellingsbakken voor automobiel

QC/T 569-2019 Evaluatiecriteria voor de testbank van versnellingsbakken voor auto's

QC/T 533-2020 Testmethoden voor aandrijfasten van voertuigen

QC/T 534-2020 Evaluatiecriteria voor de testbank voor aandrijfassen van voertuigen

GB/T 23920-2024 "As voor bouwmachines"

JB/T 5929-1991 Beproevingsmethoden voor de betrouwbaarheid van aandrijfassen voor bouwmachines

JB/T 10634-2023 Elektrische dynamometer

7. Transmissie Type Dynamometer Testbank System Model lijst

Ondersteunt aangepaste diensten: snelheidsbereik, koppelbereik, testsoftwarefuncties en speciale omgevingsadaptatieoplossingen kunnen worden aangepast volgens de vereisten.

8Levering en ondersteuning na verkoop

Leverdiensten

1) Standaardmodellen: Schepen binnen 90 dagen (inclusief voorafgaande testen vóór levering om bij aankomst snel te kunnen installeren).

2) Aanpassingen: Levering in 90-120 dagen, met internationale logistiek en distributie naar grote regio's over de hele wereld, waaronder Europa, Amerika, Zuidoost-Azië,en het Midden-Oosten (opties voor vervoer over zee / land beschikbaar), met inbegrip van veilige verpakking en vocht- en roestbestendige behandeling).

3) Ondersteunende diensten: Wij leveren volledige CE- en ISO-certificaten en oorsprongscertificaten,en een speciale logistiekspecialist zal het hele proces volgen om bij te dragen aan de inklaring en de veilige en tijdige levering van grote apparatuur op de locatie te verzekeren.

Ondersteuning na verkoop

1) Garantieverplichting:1 jaar garantie op kerncomponenten (dynamometer, koppelflanse), levenslang onderhoud; gratis probleemoplossing en reparatiediensten gedurende de garantieperiode, exclusief schade door menselijke fout.

2) Technische ondersteuning:24/7 tweetalige dienst (Engels en Chinees), reactietijd ≤ 4 uur

3) Installatie, inbedrijfstelling en opleidingen: De gebruiker is verantwoordelijk voor de basisinstallatie ter plaatse.en pijpleidings- / lijnverbindingsspecificaties); de ingebruikname van de apparatuur zal volledig door ons worden afgehandeld (inclusief aansturingstests, parameterkalibratie en systeemverbindingstests);Er zal 3 dagen gratis beroepsopleiding worden gegeven (met inbegrip van het gebruik van apparatuur), parameterinstellingen, dagelijks onderhoud en probleemoplossing) om ervoor te zorgen dat operators vaardig zijn in het gebruik van grootschalige apparatuur.

4) Dienst op afstand: Ondersteunt remote debugging via computer, systeemupgrades en modulaire oplossingconfiguratie begeleiding, snel het oplossen van technische problemen tijdens het gebruik en het minimaliseren van downtime verliezen.

9. Vragen

V: Wat is de minimale orderhoeveelheid voor onze samenwerking?
A: Wij ondersteunen kleine trail order van 1pcs voor voorraad producten.
V: Hoe kan ik meer weten over de producten?
A: Laat uw e-mail achter en wij sturen u uw elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 30% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de doorlooptijd voor mijn bestellingen?
A: De productiecyclus van dynamometers is 6-8 weken, de productiecyclus van sensoren is 2-3 weken, voor andere producten kunt u contact met ons opnemen.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mail, ons technisch personeel zal met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Natuurlijk, u bent altijd welkom om ons te bezoeken.

10Onze certificaten.
