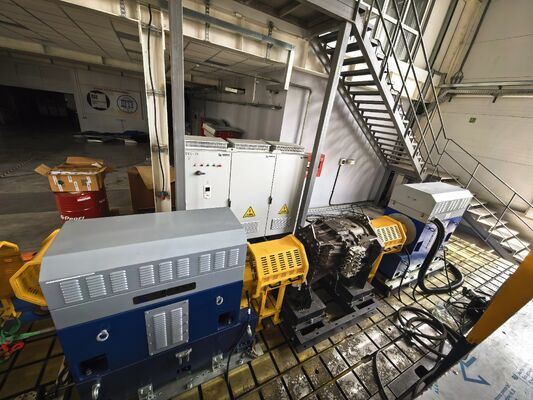

SSCD500-1500/3800 500kW 3183 Nm Transmissietype Dynamometer Testbank Systeem

SSCD500-1500/3800 Transmissietype Dynamometer Testbank Systeem

1. Overzicht van het SSCD500-1500/3800 Transmissietype Dynamometer Testbank Systeem

Het SSCD500-1500/3800 transmissietype dynamometer testbank systeem is een professioneel geïntegreerd testplatform ontworpen voor van zware bedrijfsvoertuigen van 500kW-klasse bouwmachines, zware bedrijfsvoertuigen en speciale voertuigen. Het systeem integreert kerncomponenten zoals de aandrijf-dynamometer, de belastings-dynamometer, de versnellingsbak, de hoogprecisie-koppelingsensor, het variabele frequentie-invertersysteem, de intelligente meet- en besturingseenheid, de meerkanalige data-acquisitiemodule, het koel- en smeersysteem, en kan testen in alle scenario's voltooien, zoals kalibratie van de transmissieprestaties, detectie van de transmissie-efficiëntie, vermoeidheidsduurtest, betrouwbaarheidsverificatie, enz. Het biedt hoogprecisie en hoge stabiliteit testondersteuning voor het onderzoeks- en ontwikkelingsontwerp, de productiekwaliteitsinspectie en typegoedkeuring van zware transmissiesystemen.

2. Beschrijving van de kerncomponenten van het SSCD500-1500/3800 Transmissietype Dynamometer Testbank Systeem

3. SSCD500-1500/3800 500kW Elektrische Dynamometer Technische Parameters

4. Kernvoordelen van het SSCD500-1500/3800 Transmissietype Dynamometer Testbank Systeem

1) Hoge koppelafgifte voor zware testomstandigheden

Uitgerust met een dubbele 500kW aandrijf- en belastings-dynamometer, gekoppeld aan een 1:3,0 versnellingsbak, overschrijdt het systeemkoppel 9000Nm, wat perfect aansluit bij de testvereisten voor lage snelheid en hoog koppel van versnellingsbakken voor bouwmachines, zware vrachtwagens en off-road mijnbouwmachines.

2) Hoogprecisie metingen garanderen betrouwbare testgegevens

Met geïmporteerde HBM hoogprecisie koppelingsflenzen, meetnauwkeurigheid tot 0,05%FS, snelle dynamische respons, gecombineerd met professionele poweranalyse en multidimensionale data-acquisitie, worden belangrijke parameters zoals koppel, vermogen, temperatuur, trillingen, enz. nauwkeurig vastgelegd.

3) Stabiel en duurzaam met ondersteuning voor langdurige duurtesten

Het invertersysteem is de ABB ACS880-serie, met directe koppelregelingstechnologie, brede spanningsaanpassing, meerdere elektrische beveiligingen, en kan 7× 24-uurs continue duurtesten uitvoeren, met uitstekende operationele stabiliteit van de apparatuur.

4) De reductie heeft een robuuste structuur en een lange levensduur

Drietraps harde tandwieloverbrenging, geforceerde smering, hoogprecisie coaxiale montage, soepele werking onder hoge koppelomstandigheden, lage ruis, minimale slijtage en geen frequente onderhoudswerkzaamheden vereist voor langdurig gebruik.

5) Intelligente besturing vereenvoudigt testoperaties

Het XLP-2000 meet- en besturingssysteem kan testomstandigheden aanpassen, de operationele status in realtime monitoren, gegevens automatisch opslaan en testrapporten genereren; Het smeer- en koelsysteem regelt automatisch de temperatuur en biedt volledige intelligente bescherming.

5. Toepassingsgebieden van het SSCD500-1500/3800 Transmissietype Dynamometer Testbank Systeem1) Testen van

transmissies van zware bedrijfsvoertuigen: Banktesten voor prestaties, efficiëntie, duurzaamheid en betrouwbaarheid van transmissies voor zware vrachtwagens, bussen, dumptrucks, enz.2) Testen van bouwmachines en speciale voertuigen

: Testen van transmissieassemblages voor laders, graafmachines, mijnbouwmachines en off-road voertuigen.3)

Aandrijflijn systeem onderzoeks- en ontwikkelingsverificatie: Productonderzoek en -ontwikkeling, parameterafstemming en bankcertificatietesten voor transmissiefabrikanten en onderzoeksinstellingen.4) Fabriekskwaliteitsinspectie

: Off-line inspectie van transmissieassemblages, afdichtingsverificatie, stationaire/belaste bedrijfstest, controle van schakelprestaties.6. Referentienormen voor het SSCD500-1500/3800 Transmissietype Dynamometer Testbank Systeem

QC/T 568-2019 Testmethoden voor automobielversnellingsbakkenQC/T 569-2019 Evaluatiecriteria voor testbanken van automobielversnellingsbakken

QC/T 533-2020 Testmethoden voor voertuigaandrijfassen

QC/T 534-2020 Evaluatiecriteria voor testbanken van voertuigaandrijfassen

GB/T 23920-2024 "As voor bouwmachines"

JB/T 5929-1991 Testmethoden voor de betrouwbaarheid van aandrijfassen voor bouwmachines

JB/T 10634-2023 "Elektrische Dynamometer"

7

. Modeloverzicht van het Transmissietype Dynamometer Testbank Systeem

ModelNominaal Vermogen (kW)Nominaal Koppel (Nm)

1) Standaardmodellen

: Verzending binnen 90 dagen (inclusief pre-testen voor levering om snelle installatie bij aankomst te garanderen).

2) Aangepaste modellen

: Levering in 90-120 dagen, inclusief internationale logistiek en distributie naar grote regio's wereldwijd, waaronder Europa, Amerika, Zuidoost-Azië en het Midden-Oosten (zee-/landtransportopties beschikbaar, inclusief veilige verpakking en vocht- en roestwerende behandeling).3) Ondersteunende diensten

: Wij leveren complete CE- en ISO-certificeringsdocumenten en oorsprongscertificaten, en een toegewijde logistieke specialist zal het hele proces volgen om te assisteren bij de douaneafhandeling en de veilige en tijdige levering van grote apparatuur op locatie te garanderen.After-sales ondersteuning

1) Garantieverbintenis: 1 jaar garantie op kerncomponenten (dynamometer, koppelingsflens), levenslang onderhoud; gratis probleemoplossing en reparatiediensten tijdens de garantieperiode, met uitzondering van schade veroorzaakt door menselijke fouten.

2) Technische ondersteuning:

24/7 tweetalige (Engels en Chinees) service, responstijd ≤ 4 uur3) Installatie-, inbedrijfstellings- en trainingsdiensten

: De gebruiker is verantwoordelijk voor de basisinstallatie op locatie. Seelong zal twee professionele technici sturen om begeleiding op locatie te bieden (inclusief positionering en kalibratie van apparatuur, en specificaties voor pijpleiding-/lijnaansluitingen); de inbedrijfstelling van de apparatuur wordt volledig door ons afgehandeld (inclusief inschakeltesten, parameterkalibratie en systeemkoppelingstesten); 3 dagen gratis professionele bedieningstraining wordt geboden (betreft bediening van apparatuur, parameterinstellingen, dagelijks onderhoud en probleemoplossing) om ervoor te zorgen dat operators bedreven zijn in het gebruik van grootschalige apparatuur.4) Remote service

: Ondersteunt externe debugging via computer, systeemupgrades en begeleiding bij configuratie van modulaire oplossingen, waardoor technische problemen tijdens gebruik snel worden opgelost en downtimeverliezen worden geminimaliseerd.9. Veelgestelde vragen

V: Wat is de minimale bestelhoeveelheid voor onze samenwerking? A: Wij ondersteunen kleine proefbestellingen van 1 stuk voor voorraadproducten.

V: Hoe kan ik meer leren over de producten?

A: Laat uw e-mailadres achter en wij sturen u ons elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 30% T/T aanbetaling, volledig te voldoen voor verzending.
V: Wat is de levertijd voor mijn bestellingen?
A: De productietijd voor dynamometers is 6-8 weken, de productietijd voor sensoren is 2-3 weken, voor andere producten kunt u contact met ons opnemen.
V: Hoe krijgen we de complete oplossing voor de testbank?
A: Laat ons uw e-mailadres achter, onze technische staf zal met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Zeker, u bent altijd welkom voor een bezoek.
