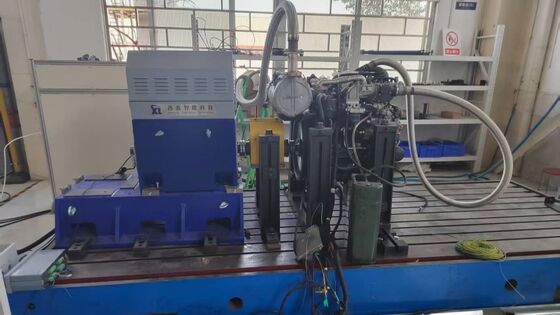

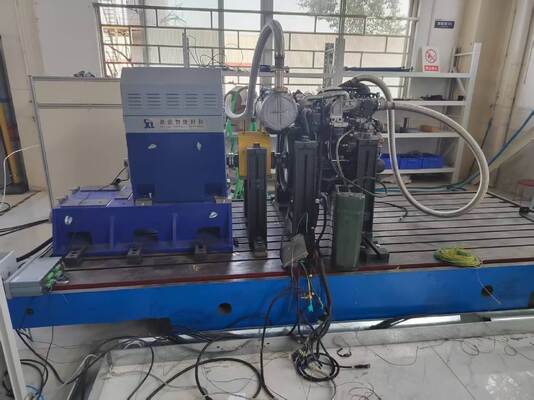

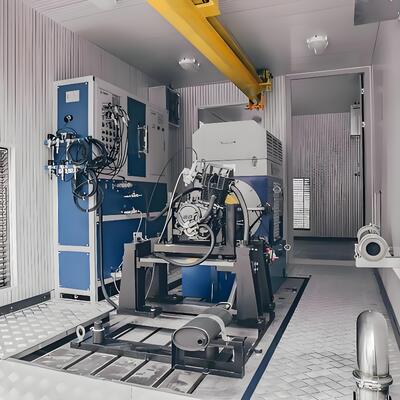

SSCG90-3000/10000 90kW UAV Motor Testbank Systeem

SSCG90-3000/10000 90kW Drone Motor Test Dynamometer Bank Systeem

1. SSCG90-3000/10000 90kW Drone Motor Test Dynamometer Bank Systeem Samenstelling Beschrijving

De SSCG90-3000/10000 90kW drone motortestbank is een uitgebreid testsysteem dat speciaal is ontworpen voor het onderzoek en de verificatie van middelgrote en hoogvermogen drone motoren. Dit systeem integreert een elektrische dynamometer met hoge precisie, een modulair meet- en controlesysteem en een meerkanalige data-acquisitie-eenheid, waardoor een uitgebreide evaluatie van belangrijke prestatieparameters zoals koppel, snelheid, vermogen en brandstofverbruik van 90kW-klasse turboshaft/turboprop motoren mogelijk is.

2. SSCG90-3000/10000 90kW Elektrische Dynamometer Technische Parameters

3. SSCG90-3000/10000 90kW Drone Motor Test Dynamometer Bank Systeem Kernvoordelen

1) Hoge precisie controle onder alle bedrijfsomstandigheden5. De koppel flens en brandstofverbruiksmeter bereiken beide een hoge precisie van 0,2% VS. Gecombineerd met het PID-algoritme, realiseert het snelheidsfluctuatiecontrole over een breed snelheidsbereik (0-10000rpm) (typische waarde <±0,1%), en naadloze schakeling tussen constante koppel (0-3000rpm) en constant vermogen (3000-10000rpm) modi, wat de betrouwbaarheid en consistentie van testgegevens onder verschillende bedrijfsomstandigheden garandeert.

2) Vier-kwadrant energie optimalisatie5. Ondersteunt dubbele modus werking van elektrisch/generator, optimaliseert energie feedback efficiëntie voor volledige testbehoeften zoals start-stop, cruise en sprint van middelgrote en hoogvermogen drone motoren, en vermindert test energieverbruikskosten.

3) Flexibele modulaire uitbreiding5. Het XLE-1000 meet- en controlesysteem is compatibel met meerkanalige data-acquisitie. Optionele componenten zoals koppelingen en schokdempers kunnen flexibel worden afgestemd op de testvereisten van verschillende modellen van 90kW-klasse motoren, aangepast aan diverse testsituaties en verbetering van de systeem herbruikbaarheid.

4) Hoge snelheid veiligheidsbeveiliging5. Het frequentie conversie systeem integreert meerdere beveiligingsmechanismen voor overbelasting, overspanning en oververhitting. Het versterkt het stabiliteitsontwerp van de apparatuur voor scenario's met hoge snelheden van 10.000 rpm, waardoor het risico op apparatuurstoringen bij testen op hoge snelheid effectief wordt verminderd en ervoor wordt gezorgd dat het testproces veilig en controleerbaar is.

5) Lage interferentie en stabiel ontwerp5. De schokdemper is nauwkeurig afgestemd op de trillingsfrequentie van 8-15Hz. Gecombineerd met de hoge stijfheid en lage trillingseigenschappen van de HT300 gietijzeren plaat, vermindert het externe interferentie tijdens bedrijf op hoge snelheid aanzienlijk en zorgt het ervoor dat de testnauwkeurigheid niet wordt beïnvloed over een breed snelheidsbereik.

4. SSCG90-3000/10000 90kW Drone Motor Test Dynamometer Bank Systeem Toepassingsgebieden

1) Ontwikkeling van onbemande luchtvaartuigen (UAV) motoren5. Dit omvat volledige proces testen van 90kW-klasse turboshaft/turboprop motoren, inclusief opstarten, accelereren, cruisen en remmen. Het verifieert nauwkeurig prestatieparameters over verschillende snelheidsbereiken (constant koppel 0-3000rpm, constant vermogen 3000-10000rpm), ter ondersteuning van geoptimaliseerd motorontwerp.

2) Verificatie van lichte luchtvaart aandrijfsystemen5. Duurzaamheidstesten van aandrijfsystemen voor lichte helikopters, korteafstandsdrones, etc., kunnen de betrouwbaarheid van motoren onder continu bedrijf op hoge snelheden (10.000 rpm) en de compatibiliteitsprestaties van materialen zoals hoogtemperatuur legeringen evalueren.

3) Testen van kleine en middelgrote nieuwe energie aandrijfsystemen: Ondersteunt de evaluatie van energie feedback efficiëntie van kleine en middelgrote hybride drones, optimaliseert energiegebruiksschema's voor aandrijfsystemen met een vermogen van 90kW, en verbetert het uithoudingsvermogen.5. :

Gebruikt voor koppel-snelheid karakteristieke kalibratie van middelhoge vermogen motoren die een breed snelheidsbereik (0-10000rpm) vereisen, voldoet aan de hoge precisie controlebehoeften van industriële aandrijvingen, luchtvaartmotoren, etc.5. SSCG90-3000/10000 90kW Drone Motor Test Dynamometer Bank Systeem Referentie Standaarden

Elektrische veiligheidsnormen: Voldoet aan IEC 60034-30-1 energie-efficiëntie eisen, garandeert stabiele werking van de apparatuur op 380V±10%.Data-acquisitie normen: Volg het ISO 10012 meetmanagementsysteem om de nauwkeurigheid van sensoren (zoals PT100 temperatuursensoren) en de consistentie van data-acquisitie te garanderen.

• Milieu-aanpassingsnormen: Voldoen aan de milieu-testvereisten van de GB/T 2423-serie om ervoor te zorgen dat de apparatuur normaal kan werken in een omgeving van -10°C tot 40°C.
• 6. Drone Motor Elektrische Dynamometer Testbank Model
• Lijst

Model Vermogen (KW)

Leveringsdiensten

1) Standaard modellen : Verzending binnen 90 dagen (inclusief pre-testen voor levering om snelle installatie bij aankomst te garanderen).

2) Aangepaste modellen

: Levering in 90-120 dagen, inclusief internationale logistiek en distributie naar grote regio's wereldwijd, waaronder Europa, Amerika, Zuidoost-Azië en het Midden-Oosten (zee/land transport opties beschikbaar, inclusief veilige verpakking en vocht- en roestwerende behandeling).3) Ondersteunende diensten

: Wij leveren volledige CE- en ISO-certificeringsdocumenten en oorsprongscertificaten, en een toegewijde logistieke specialist zal het hele proces volgen om te helpen bij de douaneafhandeling en de veilige en tijdige levering van grote apparatuur ter plaatse te garanderen.After-sales ondersteuning

1) Garantie commitment

: 1 jaar garantie op kerncomponenten (dynamometer, koppel flens), levenslang onderhoud; gratis probleemoplossing en reparatiediensten tijdens de garantieperiode, met uitzondering van schade veroorzaakt door menselijke fouten.

2) Technische ondersteuning: 24/7 tweetalige (Engels en Chinees) service, reactietijd ≤ 4 uur3) Installatie, inbedrijfstelling en trainingsdiensten

: De gebruiker is verantwoordelijk voor de basisinstallatie ter plaatse. Seelong zal twee professionele technici sturen om begeleiding ter plaatse te bieden (inclusief positionering en kalibratie van apparatuur, en specificaties voor pijp-/lijnaansluitingen); inbedrijfstelling van apparatuur zal volledig door ons worden afgehandeld (inclusief inschakeltesten, parameterkalibratie en systeemkoppelingstesten); 3 dagen gratis professionele bedieningstraining zal worden gegeven (inclusief bediening van apparatuur, parameterinstellingen, dagelijks onderhoud en probleemoplossing) om ervoor te zorgen dat operators bedreven zijn in het gebruik van grootschalige apparatuur.4) Remote service

: Ondersteunt remote debugging via computer, systeemupgrades en begeleiding bij configuratie van modulaire oplossingen, waardoor technische problemen tijdens gebruik snel worden opgelost en downtime verliezen worden geminimaliseerd.8. Veelgestelde vragen
