SSCD560-1800-4000 560kW 0,15% Meetnauwkeurigheid Voertuigas en transmissie Test Elektrisch dynamometer Testbank Systeem

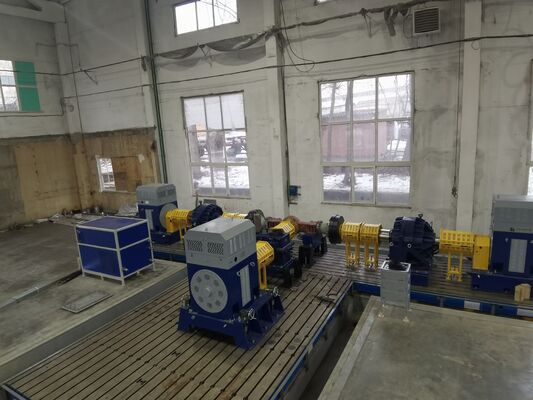

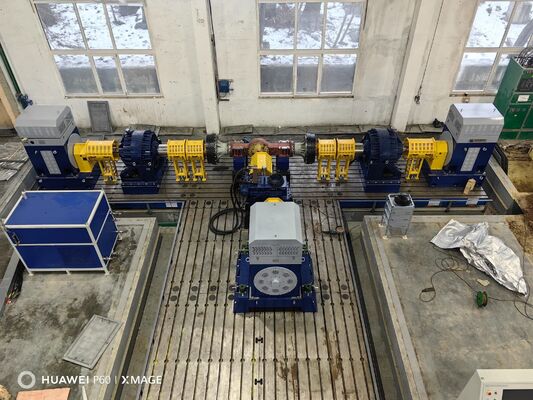

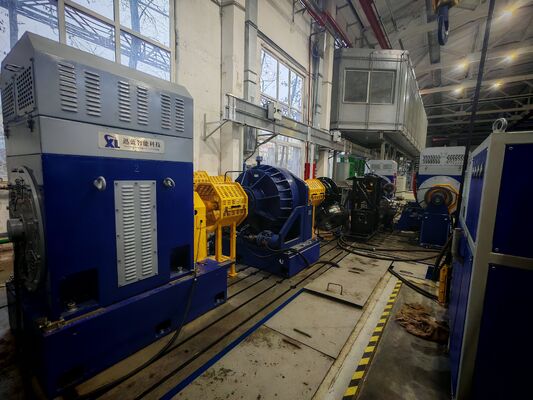

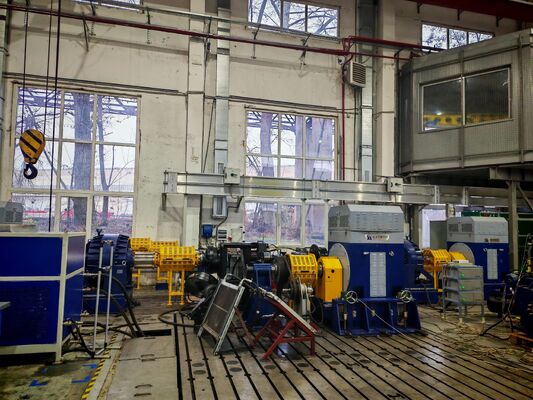

SSCD560-1800-4000 Elektrische Dynamometer Testbank Systeem voor Voertuigassen

1. 5. SSCD560-1800-4000 Elektrische Dynamometer Testbank Systeem Component Beschrijving

Het SSCD560-1800-4000 SSCD560-1800-4000 Elektrische Dynamometer Testbank Systeem is een eersteklas, uitgebreid prestatie-testplatform dat specifiek is ontworpen voor het testen van 560kW-klasse ultra-hoogvermogen SSCD560-1800-4000 assen en high-end heavy-duty transmissiesystemen. Dit systeem integreert kernmodules zoals een high-power aandrijf-dynamometer, een heavy-duty belastingsdynamometer, een ultra-precisie koppel-flens, een intelligent meet- en regelsysteem en een high-power batterijsimulator. Het omvat uitgebreid de extreme prestatieverificatie, ultra-lange termijn duurzaamheidstests en betrouwbaarheidsbeoordelingsbehoeften onder extreme omstandigheden van assen voor ultra-zware bedrijfsvoertuigen, speciale militaire voertuigen en grote technische machines, en biedt een uitgebreide en zeer nauwkeurige oplossing voor ultra-hoogvermogen as R&D-innovatie en high-end productietests.

2. 5. SSCD560-1800-4000 As Elektrische Dynamometer Testbank Systeem Technische Parameters

3. 5. SSCD560-1800-4000 As Elektrische Dynamometer Testbank Systeem Kernvoordelen

1) Dubbele high-Electric Dynamometers werken samen om alle extreme bedrijfsomstandigheden te dekken: Uitgerust met dubbele SSCD560-1800-4000 dynamometers voor aandrijving en belasting, elke eenheid heeft een nominaal vermogen van 560kW, een koppel van 2970 Nm, een nominale snelheid van 1800rpm en een maximale snelheid van 4000rpm. Het kan nauwkeurig de aandrijf- en belastingseigenschappen van ultra-zware voertuigen simuleren onder extreme bedrijfsomstandigheden zoals steile hellingen beklimmen, zwaarbeladen snel rijden en noodremmen. Het omvat uitgebreid de volledige prestatie-tests van ultra-zware bedrijfsvoertuigen, speciale militaire voertuigen en grote technische machines assen, en is geschikt voor rigoureuze responsverificatie zoals momentane hoge koppelimpact en hoge snelheidswijziging onder extreme wegomstandigheden.

2) Een eersteklas precisie meetsysteem met toonaangevende datanauwkeurigheid: Gebruikmakend van HBM's top-of-the-line high-precision koppelflens met een nauwkeurigheid van 0,08% FS, een snelheidsresolutie van 0,01 rpm en een dynamische respons van ≤0,5 ms; in combinatie met Seelong's vlaggenschip stroomanalysator met een basisnauwkeurigheid van ≤0,01%, gecombineerd met een multi-dimensionaal ultra-high-precision data acquisitiesysteem (temperatuurnauwkeurigheid ±0,2℃, vibratiefrequentie dekking 2Hz-30kHz), waardoor microseconde-niveau precieze acquisitie en diepgaande intelligente analyse van belangrijke parameters zoals koppel, vermogen, temperatuur, vibratie, druk en rek mogelijk is.

3) Ultra-stabiel systeemontwerp met extreme compatibiliteit: Siemens omvormersystemen gebruiken top-tier vectorbesturingstechnologie, met vijf lagen veiligheidsbescherming, en zijn compatibel met een brede spanningsingang van 380V-500V, waardoor een stabiele werking wordt gehandhaafd, zelfs onder hoge vermogensbelastingen; de batterijsimulator ondersteunt een ultra-breed spanningsbereik van 50-2000V en een ultra-hoge stroom van ≥1500A, is compatibel met 12 soorten batterijmodellen (inclusief speciale batterijmodellen) en heeft een energie-feedback-efficiëntie van ≥94%, voldoet aan de vermogensafstemmingsbehoeften van ultra-hoogvermogen assen en diverse speciale transmissiesystemen, terwijl energiebesparing en verbruiksvermindering worden gemaximaliseerd.

4) Heavy-duty structureel ontwerp, dat zowel veiligheid als stabiliteit garandeert: De verstelbare montagebeugel heeft een ultra-brede verstelbare centrumhoogte van 350-800mm, waardoor het draagvermogen wordt verhoogd tot ≥2000kg, en de vlakheidsfout van het montageoppervlak is ≤0,01mm/m; De HT450 ultra-hoge sterkte gietijzeren plaat, gecombineerd met een honingraat meerlaagse schokabsorptiestructuur en dempende ruisonderdrukking, gaat effectief de ernstige trillingen tegen die worden gegenereerd door ultra-hoge snelheid en ultra-hoog koppel testen; De volledig gesloten explosiebestendige en drukbestendige beschermkap heeft ingebouwde topkwaliteit geluidsabsorberende en ruisonderdrukkende materialen, die in samenwerking met het systeem werken om drievoudige veiligheidsbescherming te bereiken, rekening houdend met de behoeften van ultieme veiligheid, efficiënte ruisonderdrukking en warmteafvoer.

5) Vlaggenschip configuratie voor intelligente meting en controle, efficiënte en intelligente werking: Het XLP-1000 meet- en regelsysteem is uitgerust met een Xeon industriële computer (128G geheugen + 4T SSD), en speciale software ondersteunt multi-channel synchrone acquisitie, 3D-datavisualisatie, AI-ondersteunde data-analyse en aangepaste rapportgeneratie; het smeerstation heeft intelligente closed-loop flowregeling, oliekwaliteitsbewaking, meerdere vroege waarschuwings- en automatische beschermingsfuncties, en het vier-lus onafhankelijke koelontwerp van de koelmachine is precies aangepast aan de koelbehoeften van elke kernmodule, waardoor handmatige interventie aanzienlijk wordt verminderd en intelligente en efficiënte testprocessen worden gerealiseerd.

4. 5. SSCD560-1800-4000 Toepassing sxle E. Levering en After-Sales OndersteuningDynamometer Test Bench S ysteemToepassing G

ebieden1) Ultra-zwaar commercieel voertuig asveld:

van toepassing op de ultieme vermogensafgifte, ultra-hoog koppel transmissie, transmissie-efficiëntie en ultra-lange termijn duurzaamheidstests van ultra-zware commerciële voertuigassen zoals ultra-zware trekker-opleggers, grote mijnbouwtrucks en ultra-lange trailers, die high-performance verificatie en fabriekstests van diverse assen omvatten, zoals ultra-zware aandrijfassen, versterkte stuurbare assen en heavy-duty steunassen.2) Speciaal high-end voertuigveld:

gespecialiseerde tests van assen voor speciale high-end voertuigen zoals speciale militaire voertuigen, grootschalige technische reddingsvoertuigen en supergrote graafmachines, die voldoen aan de betrouwbaarheids- en stabiliteitsbeoordelingsvereisten onder ultra-hoog koppel, ultra-lange duur en extreem complexe werkomstandigheden, en zich aanpassen aan prestatielimitverificatie in zware werkomgevingen.3) High-end as R&D en innovatieveld:

We bieden toonaangevende asbedrijven en nationale onderzoeksinstituten top-notch prestatie R&D en testplatforms, ondersteunen high-end aangepaste testoplossingen zoals ultra-hoogvermogen as structurele innovatie, transmissiesysteem optimalisatie en matching, en energiebesparende en vermogensverbeterende technologie R&D, en helpen as technologie het internationale geavanceerde niveau te bereiken.4) Gezaghebbend high-end testveld:

We voldoen aan nationale en top internationale testnormen en bieden hoogwaardige compliance testdiensten voor ultra-hoogvermogen asproducten aan nationale gezaghebbende kwaliteitsinspectie-instanties en internationale certificatie-instanties, die alle dimensies van high-end testen omvatten, waaronder veiligheidsprestaties, milieuprestaties, extreme duurzaamheid en aanpassingsvermogen aan extreme werkomstandigheden.5. SSCD560-1800-4000 Voertuig As Elektrische Dynamometer Testbank Systeem Referentiestandaard

s
QC/T 533－2020 “Commerciële Voertuig Aandrijfas Assemblage”
QC/T 534－2020 “Bench Test Evaluatie Indexen voor Automobiel Aandrijfas”
GB/T 23920-2024 “Bouwmachines - Assen”
JB/T 5929-1991 “Betrouwbaarheidstestmethoden voor Aandrijfas van Bouwmachines”

JB/T 10634-2023 “Elektrische Dynamometer”6. Automotive As Elektrische Dynamometer Testbank Systeem Model

0,15%FS7

. Levering en After-Sales OndersteuningLevering

Standaardmodellen worden binnen 90 dagen verzonden, terwijl aangepaste modellen binnen 120-150 dagen worden verzonden (inclusief internationale logistiek en douane-inklaring assistentie). Levering omvat een complete set van apparatuur, installatie-instructies, handleiding, kalibratiecertificaat, reserveonderdelenlijst en andere complete documentatie. On-site installatie en inbedrijfstelling worden ondersteund.

After-sales service

1) Garantieservice: Kerncomponenten (dynamometer, koppelflens, frequentieomvormersysteem) hebben 1 jaar garantie, en defecte componenten worden kosteloos gerepareerd of vervangen tijdens de garantieperiode.

2) Technische ondersteuning: Levenslange tweetalige (Chinees en Engels) technische ondersteuning wordt geboden, met een responstijd van ≤4 uur; remote debugging (computer-gebaseerd), modulaire oplossing configuratie begeleiding en online antwoorden op technische vragen worden ondersteund.

3) Trainingsdiensten: We bieden 2 dagen gratis on-site training, die de installatie van apparatuur, parameterinstellingen, het testen van de bedrijfsomstandigheden, data-analyse en dagelijks onderhoud omvat, om ervoor te zorgen dat gebruikers bedreven zijn in het bedienen van het systeem.

8. FAQ

V: Wat is de minimale bestelhoeveelheid voor onze samenwerking?
A: We ondersteunen een kleine proefbestelling van 1 stuk voor producten op voorraad.
V: Hoe kan ik meer te weten komen over de producten?
A: Laat uw e-mail achter en we sturen u uw elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 30% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de doorlooptijd voor mijn bestellingen?
A: Dynamometers productiecyclus is 6-8 weken, sensoren productiecyclus is 2-3 weken, andere producten neem contact met ons op.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mail achter, onze technische medewerkers zullen met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Zeker, u bent altijd welkom om een bezoek te brengen.
