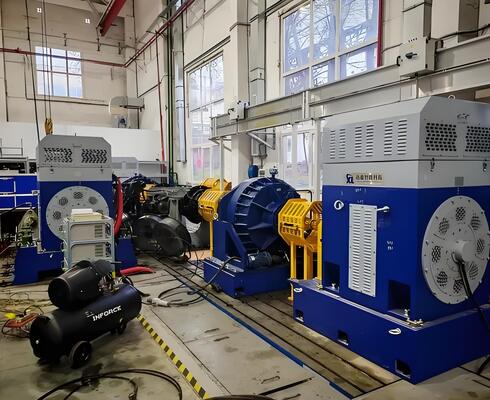

SSCD400-1800-4000 Elektrisch dynamometersysteem voor de testbank van de voertuigas

SSCD400-1800-4000 Elektrisch dynamometersysteem voor de testbank van de voertuigas

1.SSCD400-1800-4000VoertuigBeschrijving van het onderdeel van het systeem van de elektrische testbank voor asdynamometers

The SSCD400-1800-4000 Vehicle Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 400kW-class Vehicle axles and high-end transmission systemsDit systeem omvat kernmodules zoals een aandrijvingsdynamometer, een belastingdynamometer, een hogeprecisie-koppelflens, een intelligent meet- en regelingssysteem en een batterijsimulator.Het behandelt de verificatie van hoge prestaties uitgebreid, test van de duurzaamheid op lange termijn en beoordeling van de betrouwbaarheid in extreme omstandigheden van assen van zware bedrijfsvoertuigen en speciale transmissie-systemen voor technische voertuigen,een complete oplossing voor onderzoek en ontwikkeling van hoogwaardige assen en massaproductietests.

2.SSCD400-1800-4000 Elektrische dynamometer met testbank voor voertuigas Technische parameters

3.SSCD400-1800-4000 Elektrisch dynamometer met testbank voor voertuigas

1) Dubbele dynamo's werken samen om alle werkomstandigheden te dekken:Uitgerust met dubbele SSCD400-1800-4000-dynamometers voor aandrijving en belasting, heeft elke eenheid een nominale vermogen van 400 kW, een koppel van 2119 Nm, een nominale snelheid van 1800 tpm en een maximale snelheid van 4000 tpm.Het kan nauwkeurig de aandrijvings- en belastingkenmerken van voertuigassen simuleren onder complexe werkomstandigheden zoals klimmen, hogesnelheidsrijden en tractie voor zware lading, met een uitgebreide dekking van de volledige prestatietests van assen van zware bedrijfsvoertuigen en speciale technische voertuigen,en geschikt is voor reactieverificatie van koppelinslag en plotselinge snelheidsveranderingen onder extreme wegomstandigheden.


2) Een zeer nauwkeurig meetsysteem zorgt voor een hoge betrouwbaarheid van de gegevens:Het heeft een HBM-ultra-hoge-precisie koppelflens met een nauwkeurigheid van 0,1% FS, een snelheidsresolutie van 0,05 rpm en een dynamische respons van ≤0,8 ms;met een hoogwaardige vermogensanalysator van Seelong met een basisnauwkeurigheid van ≤00,02%, gecombineerd met een multidimensionaal hoogprecisie-gegevensverzamelsysteem (temperatuurnauwkeurigheid ±0,3°C, vibratiefrequentiebereik 5Hz-20kHz),het bereikt een nauwkeurige opname van milliseconde en een diepgaande analyse van belangrijke parameters zoals koppel, vermogen, temperatuur, trillingen en druk.


3) Het systeem is stabiel, betrouwbaar en zeer compatibel:Het Siemens-variabele frequentie-omvormersysteem heeft een vectorbesturingstechnologie met hoge prestaties, heeft vier lagen veiligheidsbescherming, is compatibel met een brede spanningsinvoer van 380V-480V,en heeft een toonaangevende operationele stabiliteit; de batterijsimulator ondersteunt een breed uitgangsspanningsniveau van 36-1500 V en een hoge stroom van ≥1200 A, is compatibel met 10 soorten batterijmodellen en heeft een energiefeedback-efficiëntie van ≥92%,die niet alleen voldoet aan de behoeften van assen met verschillende vermogensniveaus op het gebied van de vermogensmatching, maar ook een aanzienlijke energiebesparing en verbruiksreductie.


4) Geoptimaliseerd bouwkundig ontwerp, veiligheid en stabiliteit in evenwicht:De verstelbare bevestigingsbeugel heeft een middenhoogte die kan worden verstelbaar van 300 tot 700 mm, waardoor de draagkracht wordt verhoogd tot ≥ 1500 kg, en de vlaktefout van het bevestigingsoppervlak is ≤ 0,015 mm/m;De HT400 hoogsterke gietijzeren plaat is gecombineerd met een honingraat versterkte schokdemperstructuur om effectief de trillingen veroorzaakt door hoge snelheid en hoog koppel testen compenseren; de volledig afgesloten explosiebestendige beschermkap heeft een ingebouwd hoogwaardig geluidsdempend materiaal dat samenwerkt met het systeem om dubbele veiligheidsbescherming te bereiken,rekening houdend met de veiligheidsbehoeften, geluidsreductie en warmteafvoer.

5) Intelligente meting en besturing, efficiënte en handige bediening:Het meet- en besturingssysteem XLP-1000 is uitgerust met een industriële computer I7 (32 GB geheugen + 1 T SSD) en een speciale software ondersteunt voorgezette meerdere condities, realtime datavisualisatie,en op maat gemaakte rapportagegeneratie; het smeerstation heeft een intelligente stroomregeling, een nauwkeurige temperatuurregeling van de olie en een multi-level vroegtijdige waarschuwingsfunctie,en het drie-lus ontwerp van de koeler is precies aangepast aan de koelbehoeften van meerdere modules, waardoor de kosten van handmatige interventie aanzienlijk worden verlaagd en de testefficiëntie wordt verbeterd.

4.SSCD400-1800-4000 Elektrische dynamometer met testbank voor de as van voertuigen Toepassingsgebieden

1) Achsveld voor zware bedrijfsvoertuigen:uitgangsvermogen, koppeltransmissie, transmissie-efficiëntie en duurzaamheidstests op lange termijn van assen voor zware vrachtwagens, grote bussen, tractor-aanhangwagens en andere zware bedrijfsvoertuigen,die betrekking heeft op de prestatieverificatie en de fabrieksproeven van verschillende assen, zoals zware aandrijfassen, versterkte stuurassen en steunassen voor zware voertuigen.

2) Speciaal technisch voertuig:gespecialiseerde tests van assen voor speciale technische voertuigen zoals grote graafmachines, mijnbouw dumptrucks en zware laadmachines,voldoet aan de eisen voor de beoordeling van de betrouwbaarheid en stabiliteit onder hoog koppel, langdurige en complexe werkomstandigheden en aanpassing aan prestatieverificatie in extreme bedrijfsomgevingen.

3) Onderzoek en ontwikkeling op het gebied van hoogwaardige assen:We leveren hoogwaardige R&D en testplatforms voor toonaangevende asfabrikanten en high-end onderzoeksinstituten,ondersteuning van op maat gemaakte testoplossingen, zoals optimalisatie van de asstructuur met een hoog vermogen, precisie-matching van het transmissie-systeem en energiebesparende technologische innovatie, waardoor doorbraken in de high-end astechnologie worden bereikt.

4) Geoorloofde testinstelling:We meet national and international high-standard testing requirements and provide high-power vehicle axle product standard compliance testing services for national-level quality inspection agencies and third-party authoritative certification units, die alle aspecten van het testen omvat, zoals veiligheid, milieuprestaties en extreme duurzaamheid.

5.SSCD400-1800-4000 Referentienormen voor elektrische dynamometersystemen voor de testbank van de voertuigas

QC/T 533-2020 ¢Aansluiting van aandrijfassen voor bedrijfsvoertuigen
QC/T 534-2020 “Bench test evaluation indices for automobile drive axle”
GB/T 23920-2024 ¢ bouwmachines - assen ¢
JB/T 5929-1991 “Betrouwbaarheidstestmethoden voor aandrijfas van bouwmachines”
JB/T 10634-2023 “elektrische dynamometer”

6. Automobiele elektrische dynamometer testbank systeemModelLijst

7Levering en na-verkoop

DElijvery

Standaardmodellen worden binnen 90 dagen verscheept, terwijl aangepaste modellen binnen 120-150 dagen verscheept worden (inclusief internationale logistieke en douaneafwikkelingshulp).De levering omvat een complete set apparatuur., installatie-instructies, bedieningshandleiding, kalibratiecertificaat, lijst met reserveonderdelen en andere volledige documentatie.

Naverkoopservice

1) Garantie: de kerncomponenten (dynamometer, koppelflens, frequentieomvormersysteem) zijn 1 jaar gegarandeerd.en defecte onderdelen zullen gedurende de garantieperiode kosteloos worden gerepareerd of vervangen.

2) Technische ondersteuning: er wordt levenslange tweetalige technische ondersteuning (Chinees en Engels) verleend, met een responstijd van ≤4 uur; remote debugging (computergebaseerd),modulaire oplossingsconfiguratiegids, en online antwoorden op technische vragen worden ondersteund.

3) Opleidingsdiensten: We bieden 2 dagen gratis operatietraining ter plaatse, met inbegrip van installatie van apparatuur, parameterinstellingen, testen van de bedrijfsomstandigheden, gegevensanalyse en dagelijks onderhoud.om ervoor te zorgen dat de gebruikers goed in staat zijn het systeem te bedienen.

8.Veelgestelde vragen

V: Wat is de minimale orderhoeveelheid voor onze samenwerking?
A: Wij ondersteunen kleine trail order van 1pcs voor voorraad producten.
V: Hoe kan ik meer weten over de producten?
A: Laat uw e-mail achter en wij sturen u uw elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 30% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de doorlooptijd voor mijn bestellingen?
A: De productiecyclus van dynamometers is 6-8 weken, de productiecyclus van sensoren is 2-3 weken, voor andere producten kunt u contact met ons opnemen.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mail, ons technisch personeel zal met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Natuurlijk, u bent altijd welkom om ons te bezoeken.
