SSCD350-1800-4000 350kW Elektrische Dynamometer Testbank Systeem voor Automotive Assen en Transmissies

SSCD350-1800-4000 Elektrisch dynamometersysteem voor proefbanken voor autoassen

1. SSCD350-1800-4000 Elektrische testbank voor dynamometers voor de as van auto's Beschrijving van het onderdeel van het systeem

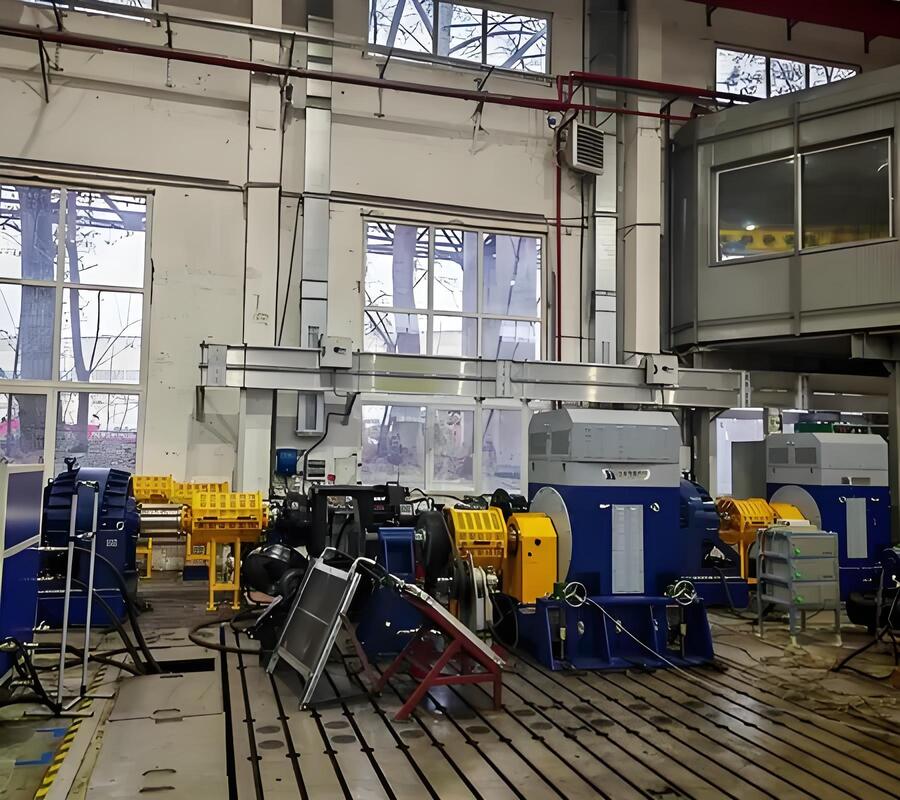

The SSCD350-1800-4000 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 350kW-class automotive axles and related transmission systemsDit systeem omvat kernmodules zoals een aandrijvingsdynamometer, een belastingdynamometer, een hogeprecisie-koppelflens, een intelligent meet- en regelingssysteem en een batterijsimulator.Het omvat de prestatieverificatie, duurzaamheidstests en betrouwbaarheidsevaluatiebehoeften van assen van bedrijfsvoertuigen en speciale transmissie-systemen voor voertuigen, die een complete oplossing bieden voor onderzoek en ontwikkeling van assen, producttests en meer.

2. SSCD350-1800-4000 Elektrische dynamometer voor autoassen Technische parameters

3. SSCD350-1800-4000 Elektrisch dynamometersysteem voor de test van autoassen Belangrijkste voordelen

1) Dubbele dynamometers werken in coördinatie en bieden uitgebreide testscenario's: Uitgerust met dubbele SSCD350-1800-4000 dynamo's voor zowel aandrijving als belasting, heeft elke eenheid een nominale kracht van 350 kW, een koppel van 1858 Nm en een maximumsnelheid van 4000 rpm.Het kan de dubbele rij- en belastingomstandigheden van autoassen in feitelijke werking simuleren, dat de prestatieonderzoekbehoeften van bedrijfsvoertuigen en specialvoertuigen in volledige toestand bestrijkt en geschikt is voor de verificatie van het koppel en de snelheidsrespons onder verschillende wegomstandigheden.

2) Toonaangevende meetnauwkeurigheid:b. met een vermogen van meer dan 50 W;een vermogensanalysator met een basisnauwkeurigheid van ≤ 0,0,03%, gecombineerd met een multidimensionaal gegevensverzamelingssysteem (temperatuurnauwkeurigheid ± 0,5°C, vibratiefrequentiebereik 10Hz-10kHz),het bereikt nauwkeurige opname en analyse van belangrijke parameters zoals koppel, vermogen, temperatuur en trillingen.


3) Sterke systeemstabiliteit en compatibiliteit: Siemens-variabele frequentie-omvormersystemen maken gebruik van vectorcontroletechnologie, met een drievoudige bescherming tegen overstromingen, overspanningen en oververhitting,en zijn compatibel met een breed spanningsbereik van 380V-480V; de batterijsimulator ondersteunt een breed uitgangsspanningsbereik van 36-1200V en een hoge stroom van ≥1000A, is compatibel met 8 soorten batterijmodellen en heeft een energiefeedback-efficiëntie van ≥90%,het voldoen aan de behoeften van de verschillende assen van het voertuig om het vermogen te matchen en tegelijkertijd energie te besparen en het verbruik te verminderen.


4) Wetenschappelijk bouwkundig ontwerp, veilig en betrouwbaar: De verstelbare bevestigingsbeugel heeft een middelhoogte van 250-600 mm, een draagvermogen van ≥ 1000 kg en een vlaktefout van ≤ 0,02 mm/m op het bevestigingsoppervlak;de HT350 gietijzeren plaat is gecombineerd met een honingraat-schokdemper om de stabiliteit van de snelheidstests te waarborgen; de volledig afgesloten beschermende hoes is ingebouwd in geluidsdempend materiaal en is aan het systeem gekoppeld (onmiddellijk starten en stoppen);rekening houdend met zowel de veiligheidsbeschermings- als de geluidsreductievoorschriften.


5) Intelligente meting en besturing, efficiënte werking: Het meet- en regelingssysteem XLP-1000 is uitgerust met een industriële computer I7 (32G geheugen + 1T harde schijf) en een speciale software voor het instellen van de werkomstandigheden.realtime-gegevensbewaking en automatische rapportagegeneratie; het smeerstation beschikt over olievoedingsdrukregulatie, olie temperatuurregulatie en olieniveau waarschuwingsfuncties,en het dubbele circuitontwerp van de koeler is nauwkeurig aangepast aan de koelbehoeften van de dynamo en as, waardoor de kosten van handmatige interventie aanzienlijk worden verlaagd.


4. SSCD350-1800-4000 Elektrische dynamometer met testbank voor de as van auto's


1) Achsveld van bedrijfsvoertuigen: vermogens-, koppel-, transmissie-efficiëntie- en duurzaamheidstests voor assen van bedrijfsvoertuigen zoals zware vrachtwagens, bussen en pick-ups,die betrekking heeft op de prestatieverificatie en de fabrieksonderzoek van verschillende assen, zoals aandrijfasten, stuurassen en ondersteuningsassen.


2) Speciaal voertuigsector: Speciaal onderzoek van assen voor speciale voertuigen zoals bouwmachines (graafmachines, laadmachines), mijnbouwvoertuigen,en militaire voertuigen om te voldoen aan de eisen inzake betrouwbaarheid en stabiliteit onder hoge koppel en complexe werkomstandigheden.


3) Onderzoek en ontwikkeling op het gebied van assen: Wij leveren R & D en testplatformen voor asfabrikanten en onderzoeksinstituten en ondersteunen op maat gemaakte testoplossingen voor optimalisatie van asstructuur, matching van transmissie-systeem,en energiebesparende technologie O&O.


4) Testorganisaties van derden: voldoen aan nationale en internationale normen, diensten verlenen voor het testen van de naleving van normen voor assen voor kwaliteitsinspectie-instanties en certificeringsinstanties,betrekking hebben op alle aspecten van het onderzoek, met inbegrip van de veiligheidsprestaties, milieuprestaties en duurzaamheid.

5. SSCD350-1800-4000 Referentienormen voor elektrische dynamometersystemen voor testbanken voor automotive assen

QC/T 533-2020 ¢Aansluiting van aandrijfassen voor bedrijfsvoertuigen

QC/T 534-2020 “Bench test evaluation indices for automobile drive axle”

GB/T 23920-2024 ¢ bouwmachines - assen ¢

JB/T 5929-1991 “Betrouwbaarheidstestmethoden voor aandrijfas van bouwmachines”

JB/T 10634-2023 “elektrische dynamometer”

6. Automobiele elektrische dynamometer testbank systeemModelLijst

7Levering en na-verkoop

DElijvery

Standaardmodellen worden binnen 90 dagen verscheept, terwijl aangepaste modellen binnen 120-150 dagen verscheept worden (inclusief internationale logistieke en douaneafwikkelingshulp).De levering omvat een complete set apparatuur., installatie-instructies, bedieningshandleiding, kalibratiecertificaat, lijst met reserveonderdelen en andere volledige documentatie.

Naverkoopservice

1) Garantie: de kerncomponenten (dynamometer, koppelflens, frequentieomvormersysteem) zijn 1 jaar gegarandeerd.en defecte onderdelen zullen gedurende de garantieperiode kosteloos worden gerepareerd of vervangen.

2) Technische ondersteuning: er wordt levenslange tweetalige technische ondersteuning (Chinees en Engels) verleend, met een responstijd van ≤4 uur; remote debugging (computergebaseerd),modulaire oplossingsconfiguratiegids, en online antwoorden op technische vragen worden ondersteund.

3) Opleidingsdiensten: We bieden 2 dagen gratis operatietraining ter plaatse, met inbegrip van installatie van apparatuur, parameterinstellingen, testen van de bedrijfsomstandigheden, gegevensanalyse en dagelijks onderhoud.om ervoor te zorgen dat de gebruikers goed in staat zijn het systeem te bedienen.

8.Veelgestelde vragen

V: Wat is de minimale orderhoeveelheid voor onze samenwerking?
A: Wij ondersteunen kleine trail order van 1pcs voor voorraad producten.
V: Hoe kan ik meer weten over de producten?
A: Laat uw e-mail achter en wij sturen u uw elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 30% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de doorlooptijd voor mijn bestellingen?
A: De productiecyclus van dynamometers is 6-8 weken, de productiecyclus van sensoren is 2-3 weken, voor andere producten kunt u contact met ons opnemen.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mail, ons technisch personeel zal met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Natuurlijk, u bent altijd welkom om ons te bezoeken.

9Onze certificaten.
