SSCD315-1500/3800 315KW Nieuwe Energie Voertuig Motor Elektrische Dynamometer Testbank Systeem
1. SSCD315-1500/3800 315KW Nieuwe Energie Voertuig Motor Elektrische Dynamometer Testbank Systeem Component Beschrijving

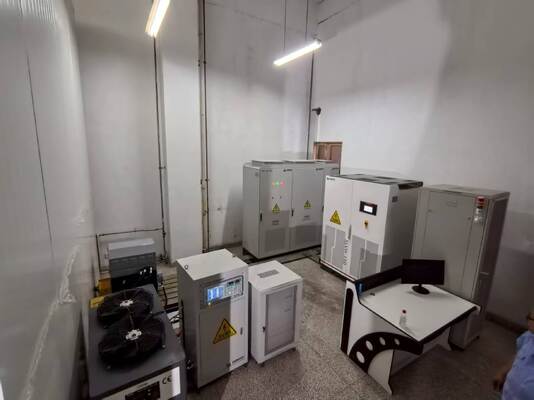

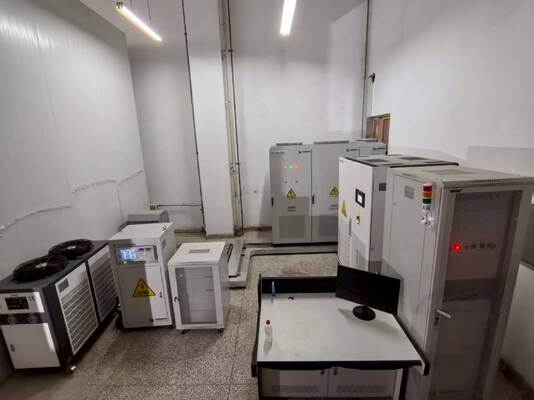

Het SSCD315-1500/3800 315kW Motor Elektrische Dynamometer Testbank Systeem is een high-end, uitgebreid testplatform ontwikkeld voor 315kW high-power motoren in middelzware en zware bedrijfsvoertuigen, technische apparatuur en andere gebieden. Het systeem integreert een elektrische dynamometer, zeer nauwkeurige sensoreenheden, een intelligent meet- en regelcentrum en een breed-gebied energie simulatiesysteem. Het kan volledige conditie prestatieverificatie, duurzaamheidstests en foutsimulatie-analyse van motoren realiseren, en is geschikt voor de testbehoeften van mid-range high-power motoren in nieuwe energie middelzware en zware vrachtwagens, middelgrote technische machines en speciale voertuig aandrijfsystemen.
| Componentnaam |
Kernspecificaties |
Merk |

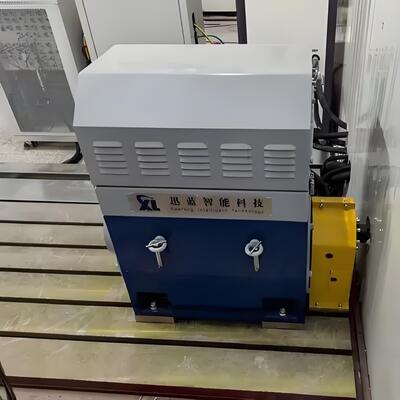

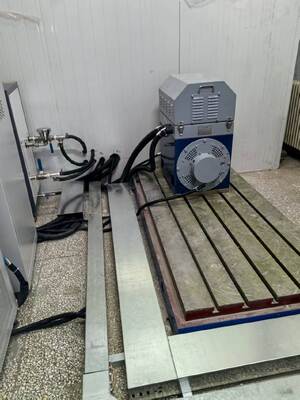

| SSCD315-1500/3800 Elektrische Dynamometer |
Vermogen: 315KW; Nominale snelheid: 1500rpm; Nominaal koppel: 2001Nm; Maximale snelheid: 3800rpm; Constant vermogen snelheid: 1500-3800rpm; Hoogrendement waterkoelsysteem. |
Seelong |
| Zeer nauwkeurige koppel sensor |
Meetbereik: 0-3000Nm (nauwkeurigheid: 0,15% FS), dynamische responstijd ≤1ms |
HBM |

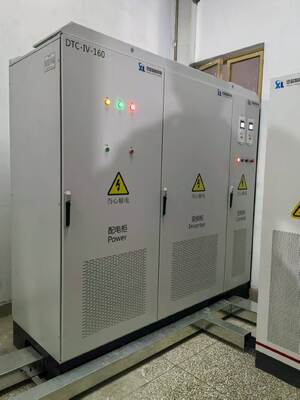

| Intelligent variabele frequentie omvormersysteem |
Ingangsspanning: driefasig AC 380V-480V; frequentie: 50-60Hz; overstroombeveiligingswaarde: 1,8 keer de nominale stroom; uitgerust met vectorbesturingstechnologie, ondersteuning van precieze koppelafstelling en integratie van overspanningsbeveiliging, kortsluitbeveiliging en temperatuurwaarschuwing drievoudig beveiligingsmechanisme. |
Siemens |
| XLP-1000 meet- en regelsysteem |
Industriële PC: IPC710, CPU: i7, Geheugen: 32GB, Harde schijf: 1TB, XLP-1000 Meet- en Regelsysteem Software |
Seelong |
| Data acquisitiesysteem |
Inclusief temperatuur/vibratie/geluid/druk acquisitie-eenheden; temperatuurbereik -40~300℃ (nauwkeurigheid ±0,3℃); vibratiefrequentie 5Hz-20kHz; drukmeetbereik 0-10MPa (nauwkeurigheid ±0,2% FS). |
Seelong |
| Stroomanalysator |
Model: WT3006; Basisnauwkeurigheid: 0,03% (0,01% van de uitlezing + 0,02% van het bereik); Bandbreedte: DC, 0,1Hz -1MHz; LCD Touchscreen > 6 Kanalen + MTR |
Seelong |
| Stroomtransformator |
Meetbereik 1000A, nauwkeurigheidsklasse 0,03% FS, isolatieklasse F. |
Seelong |

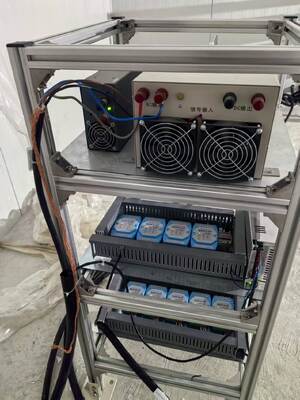

| Batterijsimulator |
Uitgangsspanning: 36-1200V; Nominaal vermogen: 315kW; Piekvermogen: 400kW; Nominale stroom: 800A; Piekstroom: 1000A; Terugkoppelspanning: 380-450V; Ondersteunt 8 soorten batterijmodellen (inclusief solid-state batterij simulatie). |
Seelong |
| Optionele componenten |
Hoogwaardige koppelingen |
Toegestane snelheid: 6000 rpm, toegestaan koppel: 3000 Nm, elastische bufferstructuur |
| |
Verstelbare motorbeugel |
Beugelverstellingsbereik (motor center hoogte): 250mm-600mm; draagvermogen: ≥400kg |
| |
Zeer nauwkeurig gietijzeren platform |
Materiaal: HT350 (trekvastheid ≥350MPa), honingraat dempingsstructuur, vlakheidsfout ≤0,02mm/m |
| |
Composiet schokdemper |
Verstelbare dempingsveer schokdemper met een dempingsefficiëntie van ≥92%, geschikt voor vibratieonderdrukkingsvereisten in middelzware tot high-power tests. |
2. SSCD315-1500/3800 315KW Elektrische Dynamometer Technische parameters
| Parameters |
Technische indicatoren |
| Elektrische dynamometer fabrikant |
Seelong |
| Nominaal vermogen |
315kW |
| Nominaal koppel |
2001Nm |
| Nominale snelheid |
1500rpm |
| Maximale snelheid |
3800rpm |
| Constant koppel snelheidsbereik |
0-1500rpm |
| Constant vermogen snelheidsbereik |
1500-3800rpm |
| Koppel sensor model |
T40FM |
| Koppel sensor fabrikant |
HBM |
| Koppel sensor bereik (Nm) |
0-3000Nm |
| Nauwkeurigheidsniveau |
0,15%FS |
3. SSCD315-1500/3800 315KW Nieuwe Energie Voertuig Motor Dynamometer Testbank Systeem Kernvoordelen
1) Hoog vermogen met precieze aanpassing: De kerndynamometer heeft een nominaal vermogen van 315KW, een koppelbereik van 0-3000Nm, een maximale snelheid van 3800rpm en een constant vermogensbereik van 1500-3800rpm. Het is precies afgestemd op de full load en extreme werkomstandigheden testvereisten van mid-range high-power motoren in middelzware en zware bedrijfsvoertuigen en middelgrote bouwmachines. Het is compatibel met motorproducten met meerdere snelheidskarakteristieken, waardoor de aanpasbaarheid gerichter is.
2) Toonaangevende meetnauwkeurigheid: Uitgerust met een HBM zeer nauwkeurige koppel sensor (nauwkeurigheid 0,15% FS) en een Seelong WT3006 stroomanalysator (basisnauwkeurigheid 0,03%), samen met een 10kHz high-speed data acquisitie module, bereikt het een nauwkeurige vastlegging van belangrijke parameters zoals koppel, vermogen, temperatuur en vibratie, met een datafoutpercentage van minder dan 0,3%, voldoend aan high-precision teststandaarden.
3) Het systeem biedt flexibele schaalbaarheid: de batterijsimulator ondersteunt een brede spanningsuitgang van 36-1200V en 8 soorten batterijmodellen (inclusief opkomende solid-state batterijen), met een piek stroom van 1000A, aanpasbaar aan verschillende mid-range high-power motor voedingssystemen; het Siemens intelligente variabele frequentie omvormersysteem is compatibel met een brede spanningsingang van 380V-480V, en bereikt dynamische respons en snelle aanpassing op basis van vectorbesturingstechnologie, met uitstekende operationele stabiliteit en anti-interferentie mogelijkheden, en de functionele modules kunnen worden uitgebreid volgens testvereisten.
4) Betrouwbaar en duurzaam structureel ontwerp: Alle kerncomponenten hebben langdurige verificatie ondergaan onder middelzware en high-power omstandigheden. Optionele hoogbelastbare montagebeugels (250-600mm verstelbaar), HT350 hoogsterkte gietijzeren platforms en composiet schokdempers kunnen worden uitgerust om vibratie-interferentie tijdens het testen effectief te onderdrukken en een langdurige stabiele werking van de apparatuur te garanderen. Het modulaire ontwerp ondersteunt functionele uitbreiding en aangepaste modificatie, waardoor onderhoud handiger wordt.
4. SSCD315-1500/3800 315KW Nieuwe Energie Voertuig Motor Elektrische Dynamometer Testbank Systeem Toepassingsgebieden
1) Middelzware en zware nieuwe energie voertuigen veld: aanpasbaar aan vermogen, koppel, efficiëntie, duurzaamheid en hoge en lage temperatuur omgevingsaanpassingsvermogen testen van aandrijfmotoren voor nieuwe energie middelzware en zware vrachtwagens, middelgrote bussen, lichte mijnbouwvoertuigen, etc., en overeenkomend met de mainstream power batterij matching eisen.
2) Middelgroot industrieel apparatuur veld: We kunnen fabriekstests, type tests en betrouwbaarheidsverificatie uitvoeren voor industriële aandrijfmotoren van 315KW en lager, kleine en middelgrote generator sets en compressor matching motoren, die toepassingsscenario's in de lichte industrie, bouwmaterialen, algemene machines en andere industrieën bestrijken.
3) Mid-range speciale apparatuur sector: het voldoet aan de speciale testbehoeften van speciale motoren voor kleine en middelgrote technische machines (laders, mini-graafmachines), speciale voertuig aandrijfsystemen, light rail transit tractiemotoren, etc., en is aangepast aan complexe werkomstandigheden met middelzwaar tot hoog koppel, breed toerental en gemiddelde impact.
4) R&D en test sector: We bieden lokale onderzoeksinstituten, automotive R&D centra en externe testorganisaties met prestatie R&D, standaard compliance tests en aangepaste testoplossingen voor mid-range high-power motoren, ter ondersteuning van de optimalisatie en innovatieve verificatie van volwassen motortechnologieën.
5. SSCD315-1500/3800 315KW Nieuwe Energie Voertuig Motor Elektrische Dynamometer Testbank Systeem Referentiestandaards
Nationale normen
- GB/T 18488.1-2015 "Aandrijfmotorsysteem voor elektrische voertuigen - Deel 1: Specificatie",
- GB/T 18488.2-2015 "Aandrijfmotorsysteem voor elektrische voertuigen - Deel 2: Testmethoden",
- GB/T 755-2019 "Roterende elektrische machines - Classificatie en prestaties",
- GB/T 29307-2022 "Betrouwbaarheidstestmethoden van aandrijfmotorsysteem voor elektrische voertuigen".
Internationale normen
- ISO 15084-1:2017 Wegvoertuigen - Elektrische aandrijfsystemen - Deel 1: Stroominterfaces,
- IEC 60034-1:2017 Roterende elektrische machines - Deel 1: Classificaties en prestaties,
- ISO 6469-5:2022 Elektrische voertuigen - Veiligheidseisen - Deel 5: Energiesystemen.
Component-specifieke normen
- HBM T40FM koppel sensor voldoet aan de ISO 16613:2013 kalibratiestandaard,
- Siemens variabele frequentie omvormersysteem voldoet aan de IEC 61800-5-1 veiligheidsstandaard en de IEC 61800-2 instelbare snelheid elektrische aandrijfsysteem standaard,
- Stroomanalysator voldoet aan de IEC 62053-22 nauwkeurigheidsstandaard.
6. Model lijst van het Nieuwe Energie Voertuig Motor Elektrische Dynamometer Testbank Systeem
| Model |
Vermogen (KW) |
Koppel (Nm) |
Nominale snelheid (rpm) |
Max. snelheid (rpm) |
Koppel meetnauwkeurigheid |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0,15%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0,15%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0,15%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0,15%FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
0,15%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0,15%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0,15%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0,15%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0,15%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0,15%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0,15%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0,15%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0,15%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0,15%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0,15%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0,15%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0,15%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0,15%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0,15%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0,15%FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
0,15%FS |
| SSCD350-1500/3800 |
350 |
2228 |
1500 |
3800 |
0,15%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0,15%FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
0,15%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0,15%FS |
7. Levering en After-sales Ondersteuning
Levering
Standaardmodellen worden binnen 90 dagen verzonden, terwijl aangepaste modellen binnen 120-150 dagen worden verzonden (inclusief internationale logistiek en douane-inklaring assistentie). Levering omvat een complete set van apparatuur, installatie-instructies, handleiding, kalibratiecertificaat, reserveonderdelenlijst en andere complete documentatie. On-site installatie en inbedrijfstelling worden ondersteund.
After-sales service
1) Garantieservice: Kerncomponenten (dynamometer, koppel flens, variabele frequentie omvormersysteem) hebben 1 jaar garantie, en defecte onderdelen worden kosteloos gerepareerd of vervangen tijdens de garantieperiode.
2) Technische ondersteuning: Levenslange tweetalige (Chinees en Engels) technische ondersteuning wordt geboden, met een reactietijd van minder dan of gelijk aan 4 uur; remote debugging (computer-gebaseerd), modulaire oplossing configuratie begeleiding en online antwoorden op technische vragen worden ondersteund.
3) Trainingsdiensten: We bieden 2 dagen gratis on-site training, die betrekking heeft op apparatuur installatie, parameter instellingen, werkomstandigheden testen, data-analyse en dagelijks onderhoud, om ervoor te zorgen dat gebruikers bedreven zijn in het bedienen van het systeem.
8. FAQ
V: Wat is de minimale bestelhoeveelheid voor onze samenwerking?
A: We ondersteunen een kleine proefbestelling van 1 stuk voor producten op voorraad.
V: Hoe kan ik meer te weten komen over de producten?
A: Laat uw e-mail achter en we sturen u uw elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal 40% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de doorlooptijd voor mijn bestellingen?
A: Dynamometers productiecyclus is 6-8 weken, sensoren productiecyclus is 2-3 weken, andere producten neem contact met ons op.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mail achter, onze technische medewerkers zullen met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Zeker, u bent altijd welkom om een bezoek te brengen.
