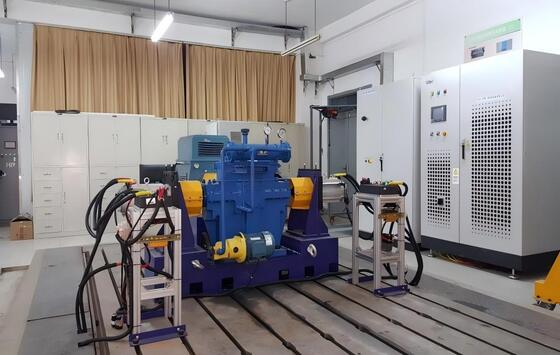

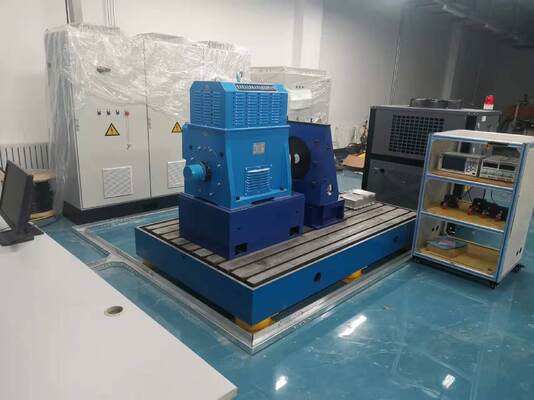

SSCD450-1500/3800 450KW Dynamometer Testbank Systeem voor Nieuwe Energie Voertuigmotoren

3. SSCD450-1500/3800 450KW Nieuwe Energie Voertuig Motor Dynamometer Testbank Systeem KernTechnischeVoordelen

1) Hoog vermogen en precieze matching: 450kW nominaal vermogen, 2865Nm piekkoppel en 3800 tpm maximaal toerental, perfect voor de volledige testvereisten van aandrijfmotoren voor nieuwe energie commerciële voertuigen en zware personenvoertuigen. Het constante vermogensbereik loopt door het gehele hoge snelheidsbereik en komt overeen met de werkelijke werkingseigenschappen van de motor.

2) Ultra-hoge meetnauwkeurigheid: Het maakt gebruik van de HBM T40FM zeer nauwkeurige koppelomvormer (0,15% FS) en Seelong WT6000 stroomanalysator (0,02% basisnauwkeurigheid), en is uitgerust met een 1000Hz high-speed data acquisitiesysteem om een nauwkeurige vastlegging van belangrijke parameters zoals koppel, vermogen, temperatuur en trillingen te garanderen, met datafouten ver onder de industrienormen.

3) Volledige scenario compatibiliteit: De batterijsimulator ondersteunt 8 mainstream en nieuwe batterijmodellen, 30-1500V breed spanningsbereik, 1200A piek stroom, en is compatibel met motoren van verschillende spanningsniveaus; het ABB frequentieomvormersysteem is compatibel met 380V±15% breed spanningsbereik, past zich aan verschillende stroomnetomgevingen over de hele wereld aan en heeft een grotere stabiliteit.

4) Flexibele aanpassing en hoge stabiliteit: Het systeem integreert kernfuncties zoals meting en controle, analyse en gegevensopslag. Aangepaste beugels, koppelingen en andere componenten kunnen worden geselecteerd. De beugel heeft een verstelbereik van 250-600 mm om verschillende motormodellen te accommoderen. De combinatie van HT350 gietijzeren plaat en composiet dempingsschokdemper onderdrukt effectief trillingen tijdens werking op hoge snelheid, waardoor de stabiliteit van testgegevens wordt gewaarborgd.

5) Intelligent en efficiënt gebruik: De XLP-2000 meet- en regelsoftware ondersteunt het aanpassen van testprocesbewerking, real-time datavisualisatie en automatische rapportgeneratie. In combinatie met de externe debugging-functie verbetert het de testefficiëntie aanzienlijk; de tweetalige Chinese en Engelse interface is aangepast aan de behoeften van internationale gebruikers.

4. SSCD450-1500/3800 450KW Nieuwe Energie Voertuig MotorDynamometer Testbank Systeem ToepassingGebieden

1) Nieuwe energie voertuigen veld: we richten ons op de prestatietests van aandrijfmotoren voor nieuwe energie commerciële voertuigen (bussen, logistieke voertuigen, zware vrachtwagens) en high-end personenvoertuigen, inclusief vermogensverificatie, koppelkarakteristieken, efficiëntieanalyse, duurzaamheidstests, dynamische responstests, enz., om te voldoen aan de ondersteunende behoeften van ternair lithium, lithiumijzerfosfaat en solid-state batterijen.

2) Motorproductie-industrie: Het leveren van fabriekstests, type tests en betrouwbaarheidsverificatie voor nieuwe energie aandrijfmotoren van 450kW en lager aan motorfabrikanten, wat helpt bij het beheersen van de productkwaliteit en het optimaliseren van de prestaties.

3) Onderzoeks- en testinstellingen: Het leveren van high-power motoronderzoeks- en testplatforms voor universiteiten, onderzoeksinstituten en testlaboratoria van derden, het ondersteunen van aangepaste testoplossingen en het voldoen aan de behoeften van nieuwe technologieonderzoek en -ontwikkeling, standaardconformiteitscertificering, enz.

4) Speciale voertuigen veld: aanpasbaar aan speciale tests van hulpaandrijfmotoren voor nieuwe energie bouwmachines, nieuwe energie schepen en railtransit, bestand tegen hoge belastingen en langdurige continue werking, en voldoen aan de strenge testvereisten van speciale scenario's.

5. SSCD450-1500/3800 450KW Nieuwe Energie Voertuig MotorDynamometer Testbank Systeem Referentie Standards

Nationale Normen

• GB/T 18488.1-2015 "Aandrijfmotorsysteem voor elektrische voertuigen - Deel 1: Specificatie",
• GB/T 18488.2-2015 "Aandrijfmotorsysteem voor elektrische voertuigen - Deel 2: Testmethoden",
• GB/T 755-2019 "Roterende elektrische machines - Classificatie en prestaties",
• GB/T 29307-2022 "Betrouwbaarheidstestmethoden van aandrijfmotorsysteem voor elektrische voertuigen".

Internationale Normen

• ISO 15084-1:2017 Wegvoertuigen - Elektrische aandrijfsystemen - Deel 1: Stroominterfaces,
• IEC 60034-1:2017 Roterende elektrische machines - Deel 1: Classificaties en prestaties,
• ISO 6469-5:2022 Elektrische voertuigen - Veiligheidseisen - Deel 5: Energiesystemen.

Component-specifieke Normen

• HBM T40FM koppelomvormer voldoet aan de ISO 16613:2013 kalibratiestandaard,
• Siemens variabele frequentie omvormersysteem voldoet aan de IEC 61800-5-1 veiligheidsstandaard en de IEC 61800-2 instelbare snelheid elektrische aandrijfsysteem standaard,
• Stroomanalysator voldoet aan de IEC 62053-22 nauwkeurigheidsstandaard.

6. Model Lijst van Nieuwe Energie Voertuig Motor Elektrische Dynamometer Testbank Systeem

7. Levering en After-sales Ondersteuning

Levering

Standaardmodellen worden binnen 90 dagen verzonden, terwijl aangepaste modellen binnen 120-150 dagen worden verzonden (inclusief internationale logistiek en douane-inklaring). De levering omvat een complete set apparatuur, installatie-instructies, een handleiding, een kalibratiecertificaat, een onderdelenlijst en andere complete documentatie. Installatie en inbedrijfstelling ter plaatse worden ondersteund.

After-sales service

1) Garantieservice: Kerncomponenten (dynamometer, koppel flens, variabele frequentie omvormersysteem) hebben 1 jaar garantie, en defecte onderdelen worden kosteloos gerepareerd of vervangen tijdens de garantieperiode.

2) Technische ondersteuning: Levenslange tweetalige (Chinees en Engels) technische ondersteuning wordt geboden, met een reactietijd van minder dan of gelijk aan 4 uur; externe debugging (computergebaseerd), modulaire oplossingsconfiguratiebegeleiding en online antwoorden op technische vragen worden ondersteund.


3) Trainingsdiensten: We bieden 2 dagen gratis training ter plaatse, inclusief apparatuurinstallatie, parameterinstellingen, test van de bedrijfsomstandigheden, gegevensanalyse en dagelijks onderhoud, om ervoor te zorgen dat gebruikers bedreven zijn in het bedienen van het systeem.
