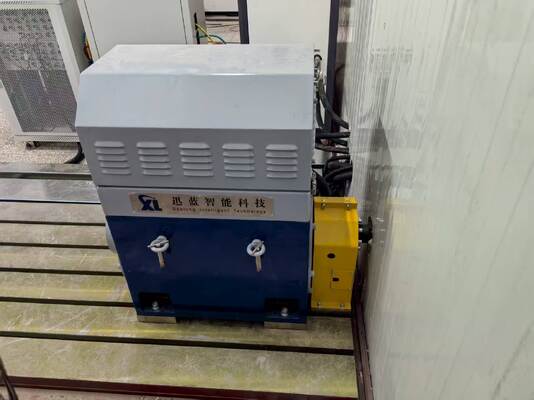

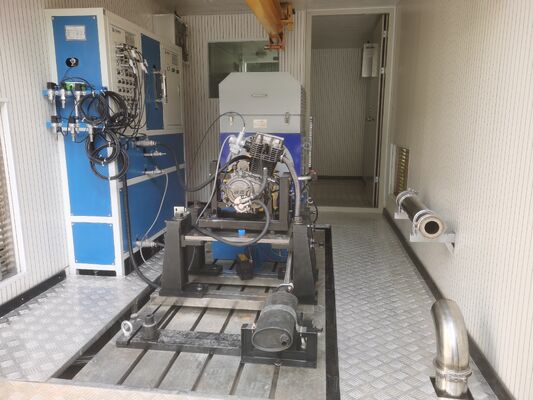

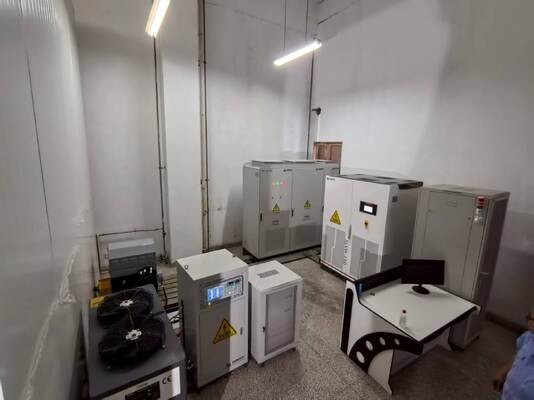

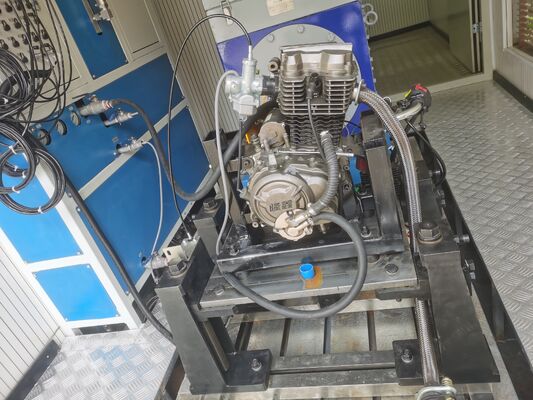

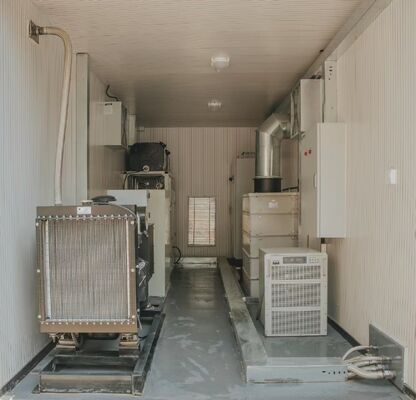

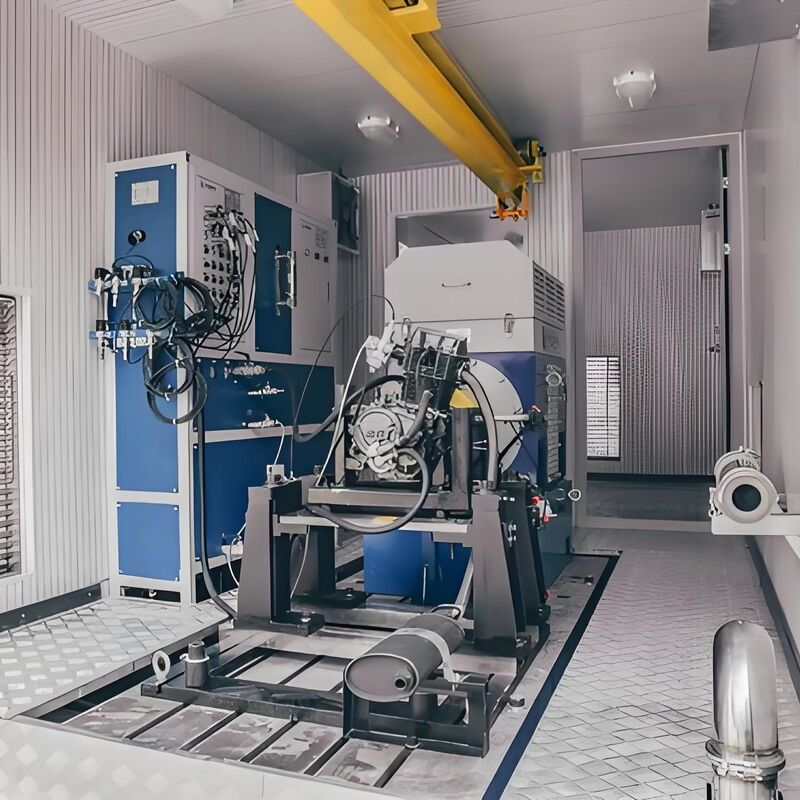

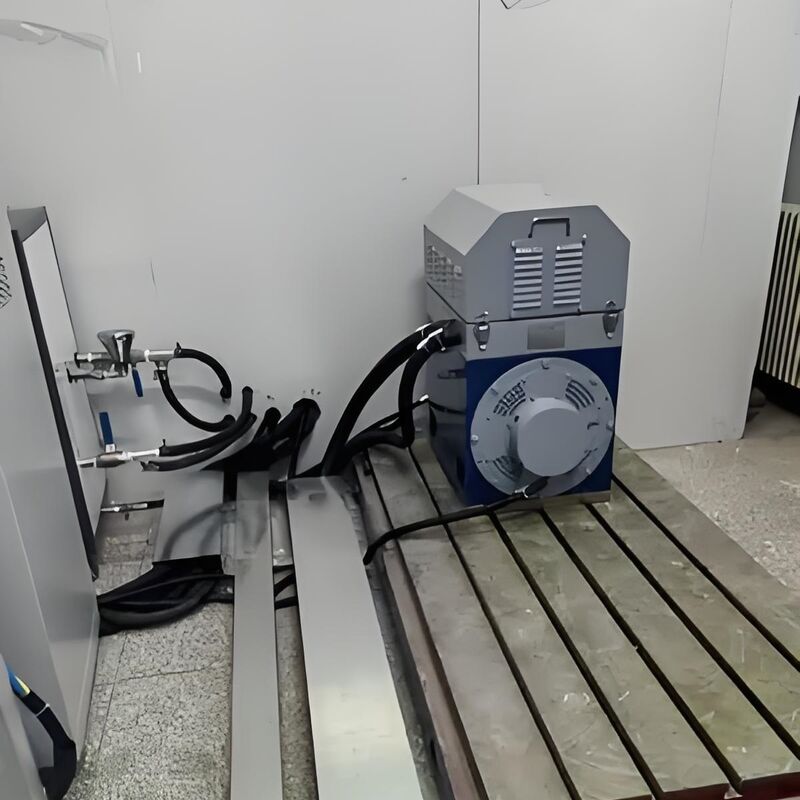

SSCD500-1500/3800 500KW Nieuw energievoertuig motor dynamometer testbank systeem

3. SSCD500-1500/3800 500KW Nieuwe Energie Voertuig Motor Elektrische Dynamometer Testbank Systeem Kernvoordelen

1) Hoge vermogensaanpassing: De kern elektrische dynamometer heeft een nominaal vermogen van 500KW, een koppelbereik van 0-4000Nm, een maximale snelheid van 3800rpm en een constant vermogensbereik van 1500-3800rpm. Het kan voldoen aan de full load en extreme werkomstandigheden testvereisten van high-power motoren in zware bedrijfsvoertuigen, grote bouwmachines, enz., en is compatibel met motorproducten met verschillende snelheidskenmerken.

2) Toonaangevende meetnauwkeurigheid in de industrie: Uitgerust met een HBM zeer nauwkeurige koppelsensor (nauwkeurigheid 0,15% FS) en een Seelong WT5006 stroomanalysator (basis nauwkeurigheid 0,03%), samen met een 10kHz high-speed data acquisitie module, bereikt het een nauwkeurige vastlegging van belangrijke parameters zoals koppel, vermogen, temperatuur en vibratie, met een datafoutpercentage van minder dan 0,3%.

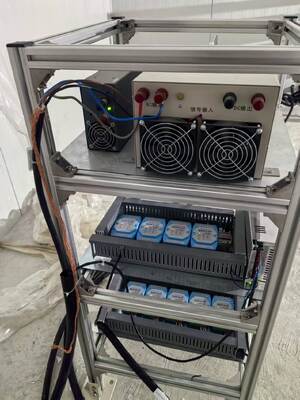

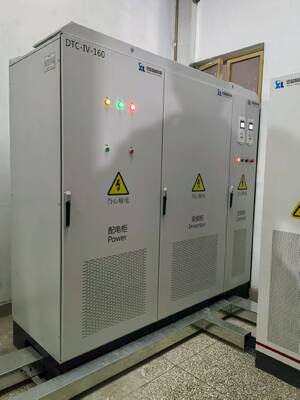

3) Uitstekende systeem schaalbaarheid: De batterijsimulator ondersteunt een ultra-breed spanningsuitgang van 36-1500V en 8 soorten batterijmodellen (inclusief opkomende solid-state batterijen), met een piek stroom van 1500A, en is compatibel met verschillende high-power motorvoedingssystemen; het Siemens intelligente variabele frequentie omvormersysteem is compatibel met een brede spanningsingang van 380V-480V, en bereikt dynamische respons en snelle aanpassing op basis van vectorbesturingstechnologie, met uitstekende operationele stabiliteit en anti-interferentie mogelijkheden.

4) Professioneel en betrouwbaar structureel ontwerp: Alle kerncomponenten zijn geverifieerd onder high-power omstandigheden. Optionele hoogbelastbare montagebeugels (250-600mm verstelbaar), HT350 hoogsterkte gietijzeren platforms en composiet schokdempers kunnen worden uitgerust om vibratie-interferentie tijdens high-power testen effectief te onderdrukken en een langdurige stabiele werking van de apparatuur te garanderen. Het modulaire ontwerp ondersteunt functionele uitbreiding en aangepaste aanpassingen.

4. SSCD500-1500/3800 500KW Nieuwe Energie Voertuig Motor Elektrische Dynamometer Testbank Systeem Toepassingsgebieden

1) Zware nieuwe energie voertuig sector: Past zich aan aan vermogen, koppel, efficiëntie, duurzaamheid en hoge en lage temperatuur omgevingsaanpassingstests van aandrijfmotoren voor nieuwe energie zware vrachtwagens, grote bussen, mijnbouwvoertuigen, enz., en komt overeen met verschillende vermogensbatterij matching vereisten.

2) Grote industriële apparatuur sector: We kunnen fabriekstests, type tests en betrouwbaarheidsverificatie uitvoeren voor industriële aandrijfmotoren, generator sets en compressor matching motoren van 500KW en lager, die toepassingsscenario's in industrieën zoals metallurgie, energie en chemie omvatten.

3) Speciale apparatuur veld: voldoen aan de speciale tests van speciale motoren zoals bouwmachines (graafmachines, kranen), scheepsaandrijfsystemen en rail transit tractiemotoren, en aanpassen aan de complexe werkomstandigheden van hoog koppel, brede snelheid en sterke impact.

4) High-end R&D en testen: Het leveren van high-power motor prestatie R&D, standaard compliance testen en aangepaste testoplossingen voor nationale onderzoeksinstituten, high-end auto R&D centra en externe gezaghebbende testinstellingen, ter ondersteuning van de verificatie van geavanceerde motortechnologie innovatie.

5. SSCD500-1500/3800 500KW Nieuwe Energie Voertuig Motor Elektrische Dynamometer Testbank Systeem Referentiestandaarden

Nationale Normen

• GB/T 18488.1-2015 "Aandrijfmotorsysteem voor elektrische voertuigen - Deel 1: Specificatie",
• GB/T 18488.2-2015 "Aandrijfmotorsysteem voor elektrische voertuigen - Deel 2: Testmethoden",
• GB/T 755-2019 "Roterende elektrische machines - Classificatie en prestaties",
• GB/T 29307-2022 "Betrouwbaarheid testmethoden van aandrijfmotorsysteem voor elektrische voertuigen".

Internationale Normen

• ISO 15084-1:2017 Wegvoertuigen - Elektrische aandrijfsystemen - Deel 1: Stroominterfaces,
• IEC 60034-1:2017 Roterende elektrische machines - Deel 1: Classificaties en prestaties,
• ISO 6469-5:2022 Elektrische voertuigen - Veiligheidseisen - Deel 5: Energiesystemen.

Component-specifieke Normen

• HBM T40FM koppelsensor voldoet aan de ISO 16613:2013 kalibratiestandaard,
• Siemens variabele frequentie omvormersysteem voldoet aan de IEC 61800-5-1 veiligheidsstandaard en de IEC 61800-2 instelbare snelheid elektrische aandrijfsysteem standaard,
• Stroomanalysator voldoet aan de IEC 62053-22 nauwkeurigheidsstandaard.

6. Nieuwe Energie Voertuig Motor Elektrische Dynamometer Testbank Systeem Modellenlijst

7. Levering en After-sales Ondersteuning

Levering

Standaardmodellen worden binnen 90 dagen verzonden, terwijl aangepaste modellen binnen 120-150 dagen worden verzonden (inclusief internationale logistiek en douane-inklaring assistentie). Levering omvat een complete set van apparatuur, installatie-instructies, handleiding, kalibratiecertificaat, reserveonderdelenlijst en andere complete documentatie. On-site installatie en inbedrijfstelling worden ondersteund.

After-sales service

1) Garantieservice: Kerncomponenten (dynamometer, koppel flens, variabele frequentie omvormersysteem) hebben 1 jaar garantie, en defecte onderdelen worden kosteloos gerepareerd of vervangen tijdens de garantieperiode.
2) Technische ondersteuning: Levenslange tweetalige (Chinees en Engels) technische ondersteuning wordt geboden, met een reactietijd van minder dan of gelijk aan 4 uur; remote debugging (computer-gebaseerd), modulaire oplossing configuratie begeleiding en online antwoorden op technische vragen worden ondersteund.
3) Trainingsdiensten: We bieden 2 dagen gratis on-site training, die betrekking heeft op installatie van apparatuur, parameterinstellingen, werkomstandigheden testen, data-analyse en dagelijks onderhoud, om ervoor te zorgen dat gebruikers bedreven zijn in het bedienen van het systeem.
