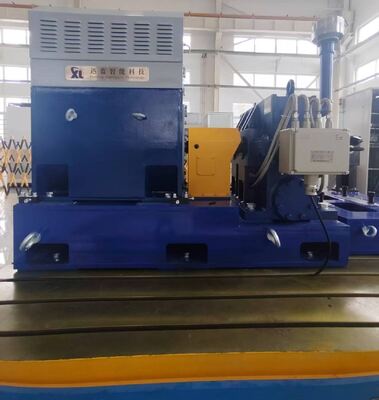

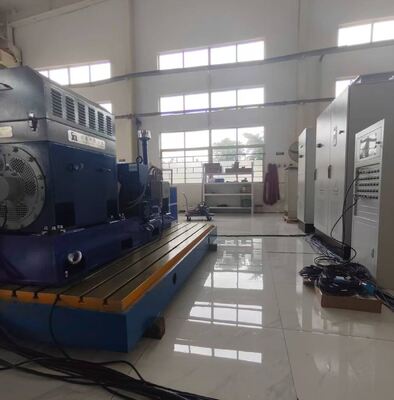

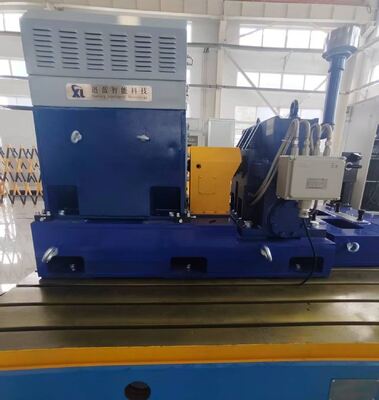

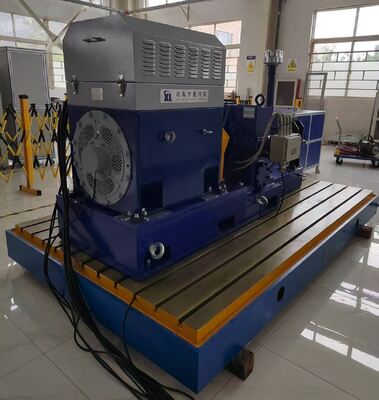

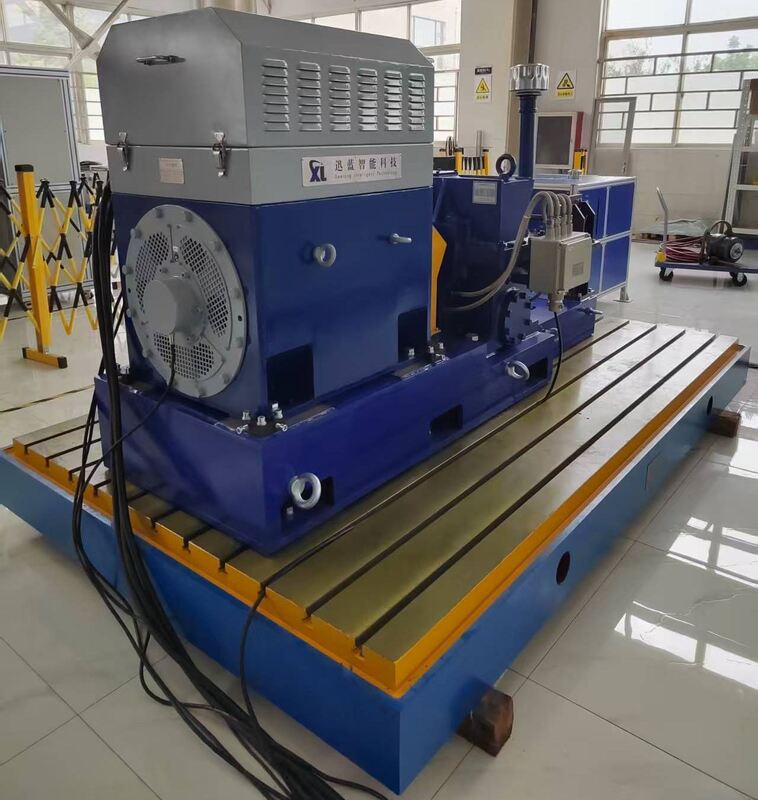

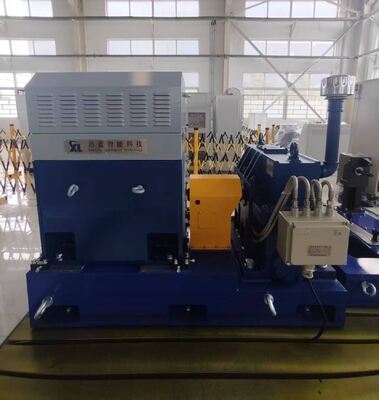

SSCD200-1000/3300 1910Nm Nominaal koppel 3300 tpm Maximale snelheid versnellingsbak transmissie dynamometer
1.Beschrijving van het onderdeel SSCD200-1000/3300 versnellingsbak dynamometer

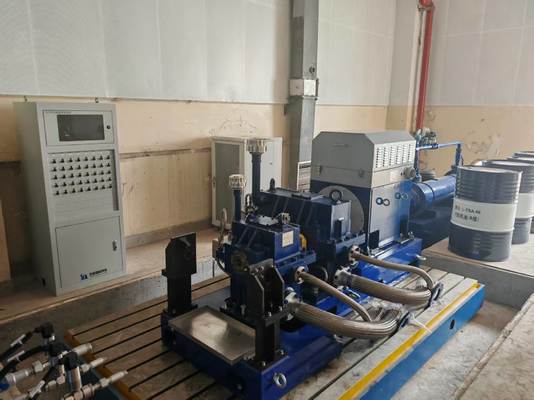

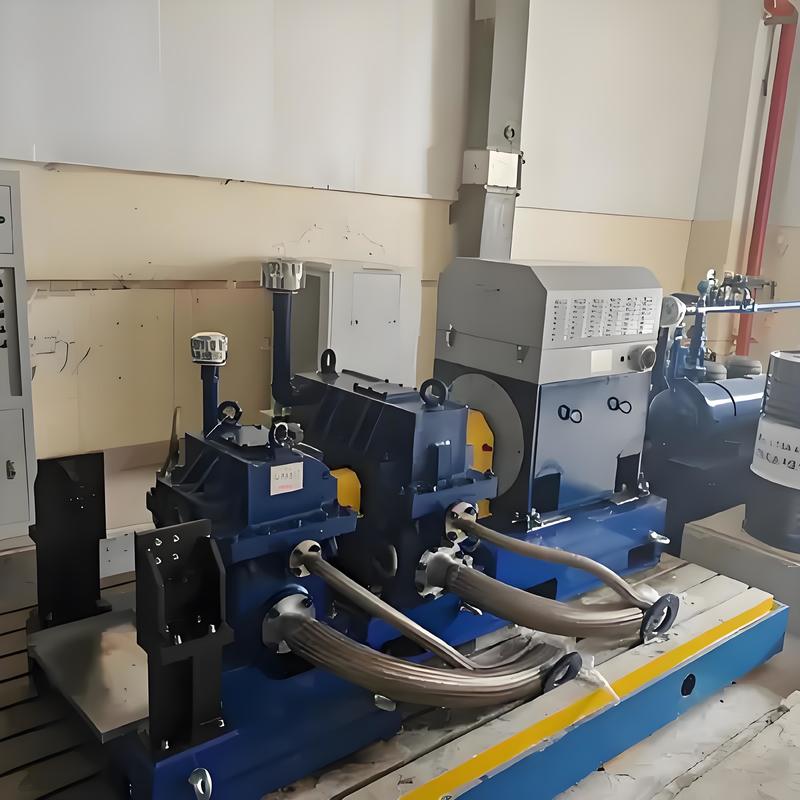

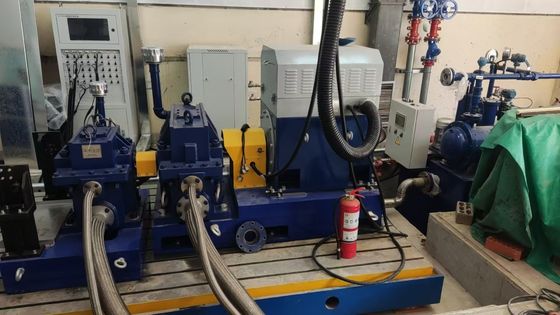

De SSCD200-1000/3300 versnellingsbaktestbank is een hoogwaardig apparaat dat speciaal is ontworpen voor de hoogprecisie-versnellingsbaktest, dat veel wordt gebruikt in de industriële productie, windenergie,bouwmachinesDeze bank is voorzien van een aandrijvingsdynamometer van Seelong (model SSCD200-1000/3300, 200 kW vermogen, nominale snelheid 1000 tpm, maximale snelheid 3300 tpm,nauwkeurigheid van de koppelmeting 0.2% FS) en belastingdynamometer (SSCD110-300/600 model, 110 kW vermogen, nominale snelheid 300 tpm, maximale snelheid 600 tpm), gecombineerd met ABB's omvormersysteem (momentregeling nauwkeurigheid 0,2% FS,de snelheidsregeling is nauwkeurig ± 1 tpm, reactietijd 5 ms) en het meet- en besturingssysteem XLP-1000 van Seelong (uitgerust met een Intel Core i7-processor, 32 GB DDR4-geheugen en een 1 TB SSD),een uitgebreide monitoring en nauwkeurige controle van belangrijke parameters zoals koppel mogelijk maken, snelheid, temperatuur en druk.
| Naam van het onderdeel |
Kernspecificaties |
Brandnaam |
|
SSCD110-300/600
elektrische laaddynamometer
|
Vermogen: 110 kW; nominale snelheid: 300 t/min; nominale koppel: 3501 Nm; maximale snelheid: 600 t/min; koppelmetingssensor: 0-5000 Nm (nauwkeurigheid: 0,2% FS) |
Seelong |
| SSCD200-1000/3300 elektrische dynamo met aandrijving |
Vermogen: 200 kW; Nominaal toerental: 1000 t/min; Nominaal koppel: 1910 Nm ; Maximale toerental: 3300 t/min ; Koppelmetingssensor: 0-2000 Nm (nauwkeurigheid: 0,2% FS) |
Seelong |
| Inrichting voor het kalibreren van het koppel |
Kalibratie van het koppel van de koppelflanse |
Seelong |
| Variabele frequentie-omvormer |
Multi-drive variabele frequentie-omvormersysteem; nauwkeurigheid van de koppelregeling 0,2% FS; nauwkeurigheid van de snelheidsregeling ±1rpm; reactietijd 5 ms; voorzien van meerdere beschermingssystemen tegen overbelasting, overspanning,en oververhitting. |
ABB |
| XLP-1000-meetsysteem |
Industriële pc: IPC710; CPU: Intel Core i7; geheugen: 32 GB DDR4; harde schijf: 1 TB SSD; vooraf geïnstalleerde XLP-1000-software |
Seelong |
| Systemen voor het verkrijgen van gegevens |
PT100-temperatuuropnemer, drukopnemer, analoge signaalopnemer, temperatuuropnemer, drukopnemer, trillingsopnemer,gegevensverzamelbox |
Seelong |

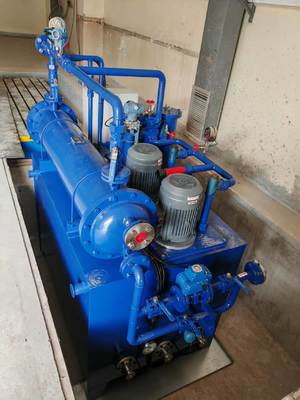

| Olie-temperatuurregelaar |
Verwarmingswisselaar van roestvrijstalen platen, PLC-besturingssysteem; temperatuurregeling: ± 1 °C |
Seelong |
| Versnellingsmiddelenstroommeter |
gebruikt voor water- en olie-stroommeting:
Verzamelbereik: 0-50 l/min;
nauwkeurigheid: 0,5% FS
Model: SLLL050
|
Seelong |
| Facultatief - koppeling |
Toegestane koppel: 500 Nm; toegestane snelheid: 18000 r/min |
Seelong |
| Facultatief - motorbeugel |
Niet-standaard op maat gemaakte L-vormige, met een wanddikte > 50 mm |
Seelong |
| Facultatief - gietijzeren plaat |
Materiaal: HT300; Vlakheid: ≤ 0,05 mm/m; oppervlaktebuigzaamheid: Ra≤1,6 μm; schokdempers en gietijzeren platen zorgen voor stabiliteit bij tests met hoge snelheid. |
Seelong |
| Facultatief - schokdempers |
Veertype, nominale belasting 100-300 kg, dempingscoëfficiënt 0,2-0.3, geschikt voor trillingsfrequenties van 5-10 Hz; de schokdemper en het gietijzeren plaatje zorgen voor stabiliteit bij hoge snelheidstests. |
Seelong |
2. SSCD200-1000/3300 200 kW elektrische dynamometer Technische parameters
| Parameters |
Specificaties |
| Pover |
200 kW. |
| Nominale snelheid |
1000 tpm |
| Maximale snelheid |
3300 tpm |
| Nominaal koppel |
1910Nm |
| Torse meetbereik |
0-2000Nm |
| Na afloop van de test wordt het koppel gemeten. |
00,2% FS |
| De snelheidsregeling is nauwkeurig |
± 1 rpm |
| Reactietijd |
5 ms |
3. SSCD200-1000/3300 Versnellingsbak Dynamometer Kernvoordelen
1) Hoge precisie: met een koppelmetingsnauwkeurigheid van 0,2% FS, een snelheidsregelingnauwkeurigheid van ± 1 tpm, waardoor nauwkeurige en betrouwbare testgegevens worden gewaarborgd.
2) Hoog efficiënte gegevensverwerking: Het meet- en regelingssysteem XLP-1000 is uitgerust met een hoogwaardige processor die snelle gegevensverwerking en realtime monitoring mogelijk maakt.
3) Uitgebreide monitoring van parameters: Het gegevensverzamelingssysteem integreert meerdere sensoren om parameters zoals temperatuur, druk en doorstroming grondig te controleren.
4) Energiebesparing en milieubescherming: De elektrische dynamo omzet mechanische energie in elektrische energie en stuurt deze terug naar het elektriciteitsnet, waardoor energiebesparende tests worden uitgevoerd.
5) Flexible configuratie: Biedt een verscheidenheid aan optionele componenten om aan de behoeften van verschillende testscenario's te voldoen.
4. SSCD200-1000/3300 Versnellingsbak Dynamometer Toepassingsgebieden
1) Industriële versnellingsbakken: gebruikt voor de test van de transmissie-efficiëntie, de temperatuurverhoging en de levensduur van werktuigmachines, metallurgische machines,mijnbouwmachines en rubber- en kunststofmachines om de verwerkingsstabiliteit en slijtvastheid te garanderen.
2) Versnellingsbakken voor windturbines: Ondersteunt trillingskenmerken, dynamische prestaties en betrouwbaarheidstests van windturbineversnellingsbakken op megawattniveau, geschikt voor online monitoring en storingsdiagnoses op afstand.
3) Versnellingsbakken voor machines en toestellen: omvat belastingsimulatie en duurzaamheidstests van apparatuur zoals breekmachines en transportbanden, en verificatie van de werking in ruwe omgevingen.
4) Automobilische en spoorwegvervoer: Toepassingen omvatten prestatieoptimalisatie van transmissie, versnellingsbakken voor elektrische voertuigen en tractiesystemen voor hogesnelheidsspoorwegen, waardoor de efficiëntie van de transmissie en het rijgemak worden verbeterd.
5) Schepen en energieapparatuur: wordt gebruikt voor snelheidsmatching-tests van scheepsversnellingsbakken en voor de verificatie van de corrosiebestendigheid en smeerprestaties van waterkrachtversnellingsbakken.
5. SSCD200-1000/3300 Referentienormen voor versnellingsbaktransmissie-dynamometers
1) JB/T 10634-2023 "Elektrische dynamometer": de kernspecificatie, die de technische voorschriften en inspectieregels van dynamo's omvat, met de nadruk op de nauwkeurigheid van de koppelmeting (bv. ± 0,2% FS) en de snelheidsregeling (bv.± 1 rpm).
2) ISO 6336 en AGMA 2001: Internationaal erkende normen die worden gebruikt voor de berekening van de transmissie-efficiëntie van de tandwiel om de nauwkeurigheid van de besturings- en analyse-softwaremodellen te waarborgen.
3) QC/T 533-1999 "Testmethoden voor aandrijfassen van auto's op de bank": geeft een referentie voor methoden zoals statische torsietests van eenheden en versnellingenvermoeidheidstests en is van toepassing op de koppelkenmerktest van elektrische aandrijfasten.
4) Militaire normen (zoals MIL-STD-810G): gebruikt voor het simuleren van extreme omgevingstemperaturen (-40°C tot 150°C) en inslagbelastingen om de prestaties van de versnellingsbak onder werkelijke werkomstandigheden te reproduceren.
6Modellijst van de versnellingsbak-transmissie-dynamometer
| Model |
Vermogen (kW) |
Tork (Nm) |
Nominale snelheid (rpm) |
Maximale snelheid (rpm) |
Naast de in punt 6.2.4.1 bedoelde parameters moet de in punt 6.2.4.2 bedoelde parameters worden gebruikt. |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
00,2% FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
00,2% FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
00,2% FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
00,2% FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
00,2% FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
00,2% FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
00,2% FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
00,2% FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
00,2% FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
00,2% FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
00,2% FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
00,2% FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
00,2% FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
00,2% FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
00,2% FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
00,2% FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
00,2% FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
00,2% FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
00,2% FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
00,2% FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
00,2% FS |
| Vermogen, snelheidsbereika.Het aantal aankoopmodules kan worden aangepasta.s Vereist. |
7Leverings- en naverkoopservice
Aflevering: Standaardmodellen verschepen in 90 dagen; op maat gemaakte modellen verschepen in 90-180 dagen (inclusief internationale logistieke en douaneafhandelingshulp).
Naverkoopservice: 1-jarige garantie op kerncomponenten (dynamometer, koppelflanse), levenslange tweetalige (Chinees en Engels) technische ondersteuning (responstijd ≤ 4 uur);de reserveonderdelen binnen 24 uur binnen het land worden verzonden en binnen 7 dagen internationaal worden geleverd;; 1,5 dagen gratis operatietraining; ondersteuning van remote debugging (computergebaseerd, inclusief modulaire oplossingconfiguratie begeleiding).
8. Seelong Certificaten

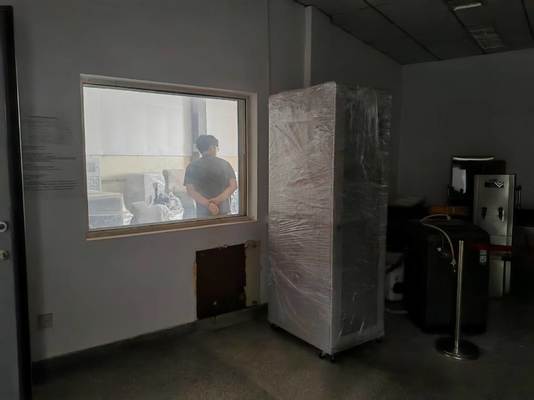

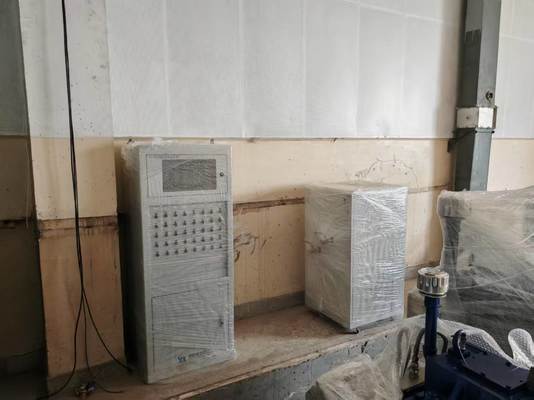

9Verpakking en verzending
10. Veelgestelde vragen
V: Wat is de minimale orderhoeveelheid voor onze samenwerking?
A: Wij ondersteunen kleine trail order van 1pcs voor voorraad producten.
V: Hoe kan ik meer weten over de producten?
A: Laat uw e-mail achter en wij sturen u uw elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 40% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de doorlooptijd voor mijn bestellingen?
A: De productiecyclus van dynamometers is 6-8 weken, de productiecyclus van sensoren is 2-3 weken, voor andere producten kunt u contact met ons opnemen.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mail, ons technisch personeel zal met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Natuurlijk, u bent altijd welkom om ons te bezoeken.
