SSCD200-1000/3300 200kWMotorische prestatiesElektrische dynamometerTestbank systeem

1. SSCD200-1000/3300 200kWNieuwe energiemotorElektrische dynamometerBankenstelsel Beschrijving van het onderdeel

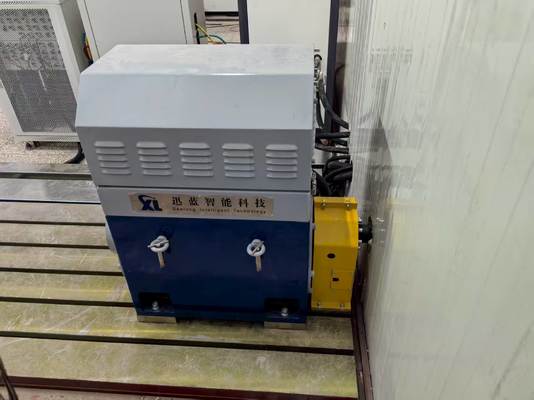

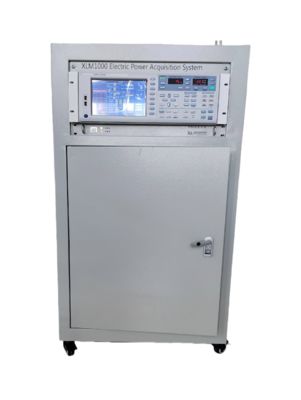

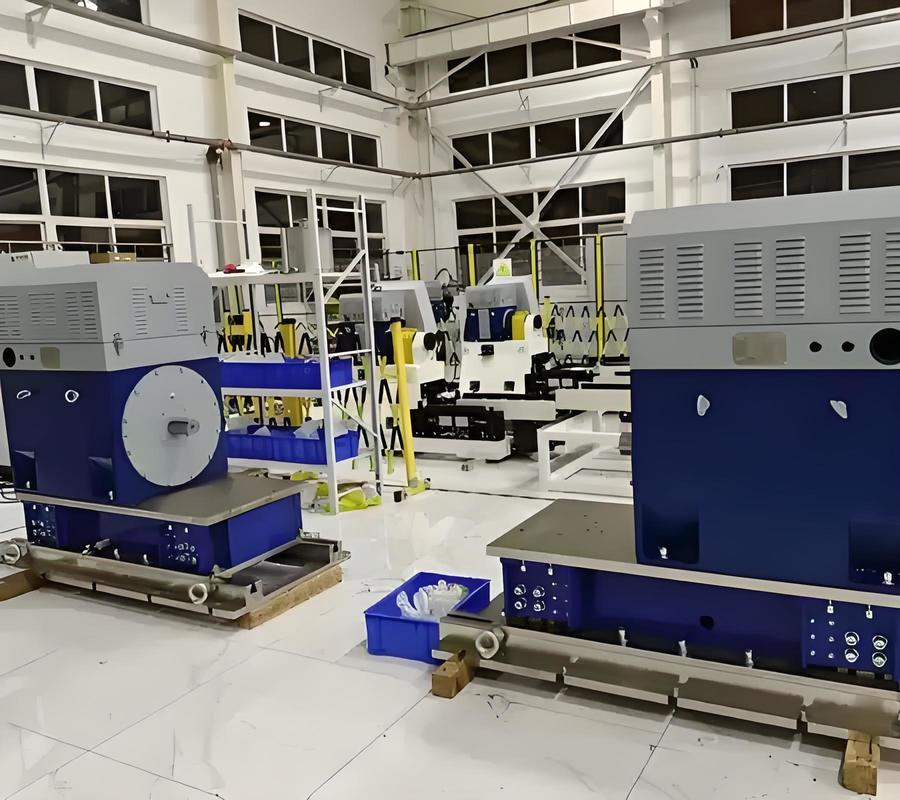

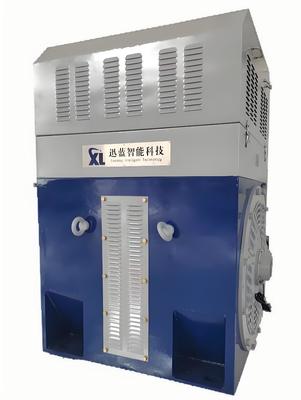

Het SSCD200-1000/3300 200 kW motorprestatiedynamometer testbank systeem is een hoogwaardig uitgebreid testplatform dat speciaal is ontworpen voor het testen van middelgrote en grote vermogen motoren.Dit systeem bevat kernmodules zoals een dynamo, een hoge-precisie koppel sensor, een intelligent meet- en besturingssysteem en een langeafstandsbatterijsimulator,een uitgebreide dekking van de prestatieverificatiebehoeften van aandrijvingsmotoren voor bedrijfsvoertuigen, industriële middelgrote en grote motoren en speciale motoren.

2. SSCD200-1000/3300 200kW Elektrische dynamometerTechnische parameters

3. SSCD200-1000/3300 200kWMotorische prestatiesElektrische dynamometerBankenstelsel Belangrijkste voordelen

• Precieze aanpassing voor middelgroot en groot vermogen

Met een nominale vermogen van 200 kW en een koppelbereik van 0-1910 Nm en een maximumsnelheid van 3300 t/min, is het geschikt voor de volledige testbehoeften van motoren met een midden- en groot vermogen.het constante vermogen van 1000-3000 tpm voldoet nauwkeurig aan de werkingskenmerken van aandrijvingsmotoren voor bedrijfsvoertuigen en industriële middelgrote en grote motoren, om blinde punten te vermijden.

• Bevestiging van de nauwkeurigheid van de meerdimensionale metingen

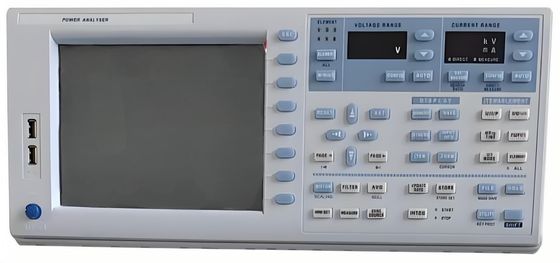

Uitgerust met een HBM 0,2% FS-hogeprecisie koppelflanze, gecombineerd met een Seelong WT5006 vermogensanalysator (0,03% basisnauwkeurigheid) en een Advantech-multi-channel data-acquisitie systeem,het bereikt synchrone en nauwkeurige verwerving van belangrijke parameters zoals koppel, vermogen, temperatuur en trillingen, met een gegevensfout van ≤ 0,5%, die voldoet aan de strenge eisen voor de testnauwkeurigheid van de nationale norm GB/T 18488-2024.

• Compatibiliteit met een breed beeld

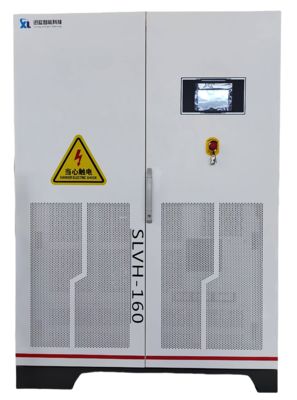

De batterijsimulator ondersteunt een breed uitgangsspanningsniveau van 24-1200 V en past zich aan de voedingsbehoeften van motoren met een middellange en hoge vermogen van 48 V laagspanning tot 800 V hoogspanning;het ABB-frequentiekonverteringssysteem is compatibel met een brede ingangsspanning van 380V±10%, die zelfs onder scenario's van spanningsschommelingen een stabiele werking behoudt en zich kan aanpassen aan verschillende regionale omgevingen van het elektriciteitsnet.

• Flexible configuratie en stabiele werking

Het systeem omvat kernmodules zoals meting en besturing, gegevensopname en vermogensanalyse.De motorbeugel heeft een instelbereik van 200-500 mm om motoren van verschillende specificaties te kunnen opnemenDe combinatie van HT300 gietijzeren plaat en een veer schokdemper vermindert de trillingsinterferentie tijdens het testen en zorgt voor een langdurige stabiele werking van de apparatuur.

4. SSCD200-1000/3300 200kW MDePErformanceElektrische dynamometer TisB.enchSYstem ToepassingEenReasons

1)Sector nieuwe energievoertuigen

Het is geschikt voor het testen van vermogen, koppel, efficiëntie en duurzaamheid van aandrijvingsmotoren voor nieuwe energiecommerciële voertuigen (lichte vrachtwagens, middelgrote vrachtwagens) en hybride personenauto's.Het kan worden aangepast aan 800V hoogspanningsplatformmotoren en voldoet aan de testvereisten voor overspeed, overbelasting en aanpassingsvermogen voor het milieu bij hoge en lage temperaturen in GB/T 18488-2024.

2)Industrieel motorveld

Fabriekstests en type-tests worden uitgevoerd op industriële middelgrote en grote motoren van 200 kW en minder (zoals motoren voor middelgrote en grote waterpompen, ventilatoren en compressoren).Dit kan belangrijke prestatie-indicatoren zoals motorenergie-efficiëntiebeoordeling (conform GB 18489-2023) verifiëren., temperatuurstijgingskenmerken en belastingkenmerken.

3)Speciaal motorisch veld

Het is geschikt voor gespecialiseerde tests van speciale motoren zoals kleine en middelgrote bouwmachines (laders, graafmachines), hulpmachines voor schepen en hulpmotoren voor spoorvervoer,voldoet aan de prestatieverificatievereisten in scenario's met een hoog koppel (≤1910Nm) en een gemiddelde tot hoge snelheid (≤3300 tpm).

4)Onderzoeks- en testinstellingen

We bieden een testplatform voor middelgrote en hoge vermogen motoren voor universiteiten, onderzoeksinstituten, en derde partij test organisaties,ondersteuning van op maat gemaakte testoplossingen (zoals motorverouderingstests en foutsimulatietests) om de motorprestaties te optimaliseren en de naleving van de norm te verifiëren.

5. SSCD200-1000/3300 200kWMotorische prestatiesElektrische dynamometerReferentiestandaard voor het bankensysteems

Nationale normen

• GB/T 18488-2024 aandrijfsystemen voor elektrische voertuigen
• GB 755-2019 Kwalificaties en prestaties van roterende elektrische machines
• GB 18489-2023 Grenzen en niveaus van energie-efficiëntie voor kleine en middelgrote driefasige asynchrone motoren
• JB/T 10634-2023 Elektrische dynamometer

Internationale normen

• ISO 15084-1:2017 Wegvoertuigen - Elektrische aandrijfsystemen - Deel 1: Stroominterfaces
• IEC 60034-1:2017 Draaiende elektrische machines ¢ Deel 1: Kwalificaties en prestaties

Industriële normen

• HBM T40B koppelsensor: voldoet aan ISO 16613:2013 "Dynamische krachtmeting - Kalibratie methode voor koppelsensoren".
• ABB-frequentiekonversie-systemen: conform IEC 61800-5-1:2017 "Elektrische aandrijfsystemen met variabele snelheid ¢ Deel 5-1: Veiligheidsvoorschriften ¢ Elektriciteit, warmte en energie"
• Vermogensanalysator: voldoet aan IEC 62386-101:2017 "Voorzieningen voor elektronische apparatuur - Deel 101: prestatievereisten"

6. Motorische prestatiesElektrische dynamometerBankenstelsel Model Lijst

7Levering en service na verkoop

1)Aflevering

• 90 dagen na het plaatsen van de bestelling (inclusief fabrieksonderzoek);
• Op maat gemaakte modellen: Levertijd 90-180 dagen (inclusief oplossing bevestiging, productie,De aankoop van de producten en diensten is gebaseerd op de behoeften van de consument..

2)Naverkoopservice

• Garantieperiode: de kerncomponenten (dynamometer, koppelflens) zijn 1 jaar gegarandeerd;
• Technische ondersteuning: er wordt levenslang tweetalige technische ondersteuning (Engels en Chinees) aangeboden, met een reactietijd van ≤4 uur (tijdens werktijden).
• Voorziening met reserveonderdelen: binnenlandse reserveonderdelen worden binnen 24 uur verzonden en internationale reserveonderdelen binnen 7 dagen (exclusief de tijd van de inklaring).
• Opleidingsdiensten: 1,5 dagen gratis bedrijfsopleiding ter plaatse (inclusief gebruik van apparatuur, gebruik van software en dagelijks onderhoud);

• Remote debugging: Ondersteunt remote debugging via de computer en biedt modulaire oplossing configuratie begeleiding en probleemoplossing.
