SSCD75-1000/4000 75kW Motor Prestatie Elektrische Dynamometer Testbank Systeem

 SSCD75-1000/4000 75kW motorprestatiesysteem voor elektrische dynamometer

1. SSCD75-1000/4000 75kWNieuwe energiemotorElektrische dynamometerBeschrijving van de componenten van het bankstelsel

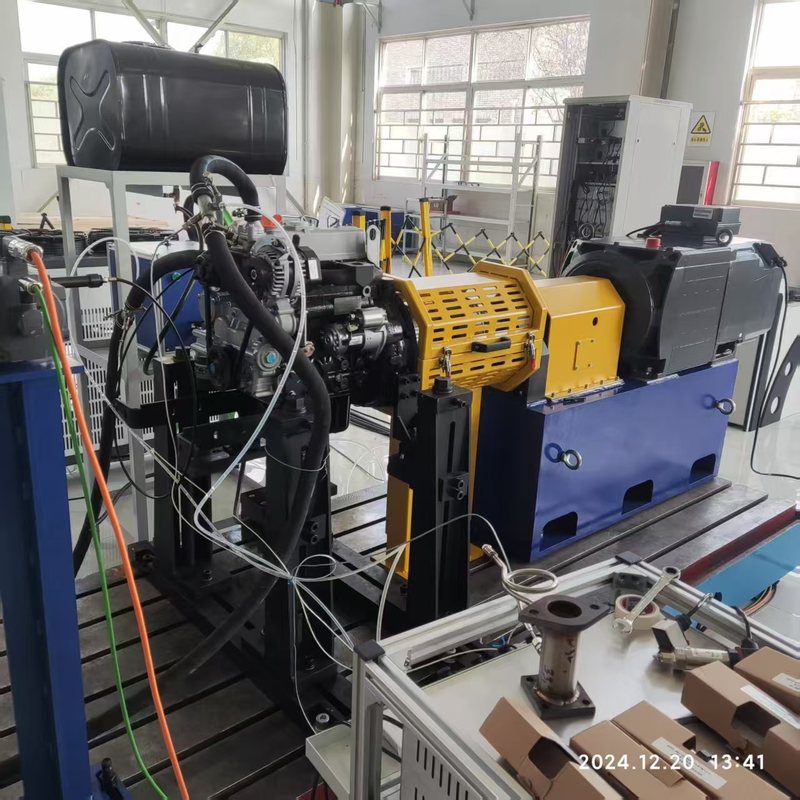

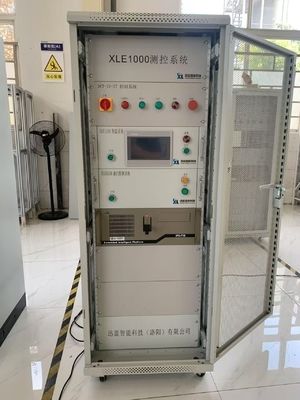

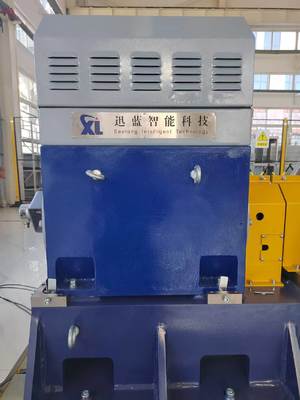

Het SSCD75-1000/4000 75 kW motorprestatiedynamometer testbank systeem is een zeer nauwkeurig uitgebreid testplatform dat speciaal is ontworpen voor het testen van kleine en middelgrote motoren.Dit systeem bevat kernmodules zoals een dynamo, een hoge-precisie koppel sensor, een intelligent meet- en besturingssysteem en een langeafstandsbatterijsimulator,een uitgebreide dekking van de prestatieverificatiebehoeften van aandrijvingsmotoren voor personenauto's, kleine industriële motoren en speciale motoren.

2. SSCD75-1000/4000 75kW Elektrische dynamometerTechnische parameters

3. SSCD75-1000/4000 75kWMotorische prestatiesElektrische dynamometerBankenstelsel Belangrijkste voordelen

• Precieze dekking van kleine en middelgrote vermogens: 75 kW vermogen + 0-1000 Nm koppelbereik, maximaal toerental 4000 t/min, geschikt voor volledige test van aandrijvingsmotoren voor personenauto's en kleine industriële motoren,een constant vermogen van 1000-3000 tpm dat overeenkomt met de bedrijfskenmerken van kleine en middelgrote motoren.
• Industriaal toonaangevende meetnauwkeurigheid: HBM 0,2% FS hoogprecisie koppelflens + Seelong 0,03% precisie vermogensanalysator, in combinatie met Advantech multi-channel data acquisition systeem zorgt ervoor dat de data acquisition fout van koppel,vermogen, temperatuur en andere gegevens is ≤ 0,5%.

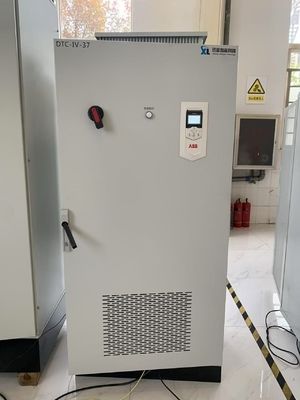

• Hoge compatibiliteit en lage kosten: De batterijsimulator ondersteunt een breed uitgangsspanningsniveau van 24-1200 V en is geschikt voor kleine en middelgrote motoren met lage (48 V) tot hoge (800 V) spanning;ABB-frequentiekonversie heeft een uitstekende stabiliteit, en de algehele configuratie brengt prestaties en kosten in evenwicht, waardoor het geschikt is voor massaproductietests.
• Flexibel en aanpasbaar aan verschillende scenario's: De kernmodule is compleet en de optionele onderdelen kunnen aan verschillende installatievereisten voldoen.De beugel heeft een instelbereik van 200-500 mm om zich aan te passen aan verschillende specificaties zoals kleine motoren en micro-motorenHet gietijzeren plaatje en de veer-schokdemper zorgen voor de stabiliteit van de test.

4. SSCD75-1000/4000 75kW MDePErformanceEelektrischDmeting van de druk TisB.enchSYstemEenVerklaringEenReasons

• Op het gebied van nieuwe energievoertuigen: testen van vermogen, koppel, efficiëntie en duurzaamheid van aandrijvingsmotoren (75 kW en lager) voor personenauto's en microbrandwagens, compatibel met de reguliere spanningsplatformen van 48V/300V/800V.
• Op het gebied van industriële motoren: fabrieksonderzoek en verificatie van de energie-efficiëntie van motoren voor kleine waterpompen,ventilatoren en compressoren (voldoen aan GB 18489-2023 "Grenzen en niveaus van energie-efficiëntie voor kleine en middelgrote driefasige asynchrone motoren").
• Gespecialiseerde motorenTesting: motoren voor elektrische motorfietsen, elektrische voertuigen met lage snelheid en kleine bouwmachines die voldoen aan de behoeften van scenario's met een laag vermogen en hoge snelheid.
• Onderzoeks- en onderwijsinstellingen: Onderzoeks- en ontwikkelingsplatform voor motorische prestaties en onderwijsexperimenten voor universitaire motorische laboratoria en kleine onderzoeksinstituten, ter ondersteuning van op maat gemaakte testoplossingen.

5. SSCD75-1000/4000 75kWMotorische prestatiesElektrische dynamometerReferentiestandaard voor het bankensysteems

• Nationale normen:

• GB/T 18488-2024 "Aandrijmotorsystemen voor elektrische voertuigen",
• GB 755-2019 "Klassificaties en prestaties van roterende elektrische machines",
• GB 18489-2023 "Grenzen en niveaus van energie-efficiëntie voor kleine en middelgrote driefasige asynchrone motoren",
• JB/T 10634-2023 "Elektrische dynamometers".

• Internationale normen:

• ISO 15084-1:2017 "Elektrische aandrijfsystemen voor wegvoertuigen"
• IEC 60034-1:2017 "Kwalificaties en prestaties van roterende elektrische machines".

• Informatie met betrekking tot de sector: De koppelsensor HBM T40B voldoet aan de kalibratie-norm ISO 16613:2013 en het frequentieomrekeningssysteem ABB aan de veiligheidsnorm IEC 61800-5-1.

6. Motorische prestatiesElektrische dynamometerBankenstelsel Model Lijst

7Levering en service na verkoop

• Aflevering: Standaardmodellen worden binnen 90 dagen verscheept, op maat gemaakte modellen binnen 90-180 dagen (inclusief internationale logistieke en douaneafhandelingshulp);
• Naverkoopservice: 1-jarige garantie op kerncomponenten (dynamometer, koppelflanse), levenslange tweetalige (Chinees en Engels) technische ondersteuning (responstijd ≤ 4 uur);de reserveonderdelen binnen 24 uur binnen het land worden verzonden en binnen 7 dagen internationaal worden geleverd;; 1 dag gratis operatietraining wordt aangeboden en afstandsdebugging wordt ondersteund (computerterminal + video-begeleiding).
