1. SSCD315-1500-3800 315kW Dieselmotor Elektrische Dynamometer Testbank Systeem Beschrijving

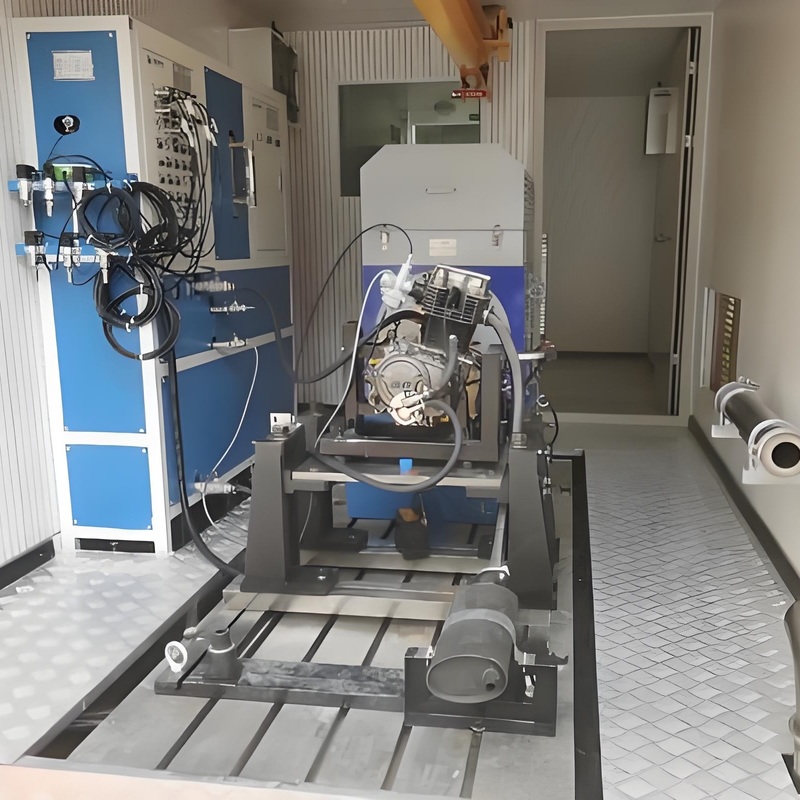

Het SSCD315-1500-3800 315kW dieselmotor elektrische dynamometer testbanksysteem is een geïntegreerde testoplossing die specifiek is ontworpen voor het testen van de prestaties van dieselmotoren en het verifiëren van de naleving. Met een AC elektrische dynamometer als zijn kerntesteenheid en een geïmporteerd vierkwadranten actief variabele frequentie-omvormersysteem als zijn controlecentrum, beschikt het systeem niet alleen over vierkwadranten-bedrijfsmogelijkheden, maar voedt het ook direct de energie die tijdens het testen wordt gegenereerd terug in het elektriciteitsnet, waardoor efficiënte energierecycling mogelijk wordt. Verder voert het, met het XLE-1000 meet- en controlesysteem als zijn kerncontrolemodule, automatisch nationale wettelijke vereisten en door de klant gedefinieerde testcycli uit. Het integreert ook naadloos externe hulpapparatuur zoals transiënte brandstofverbruiksmeters en thermostaten. Het bijbehorende data-acquisitiesysteem verzamelt in realtime verschillende bedrijfsparameters van de motor, voltooit gegevensregistratie, -analyse, -verwerking, -visualisatie en automatische testrapportgeneratie, en biedt intelligente ondersteuning voor het gehele motortestproces.





2. SSCD315-1500-3800 315kWDieselmotor Elektrische Dynamometer Testbank Systeem Referentiestandaarden



1) GB17691-2018 "Emissiegrenzen en meetmethoden van verontreinigende stoffen van zware dieselvoertuigen": Een nationale verplichte norm die specifiek is geformuleerd voor het testen van de emissieprestaties van dieselmotoren.



2) GB/T 18297-2001 "Testmethode voor de prestaties van automotoren": Nationale aanbevolen norm, van toepassing op alle soorten automotoren, inclusief diesel en benzine.



3) GB/T 17692-2003 "Testmethode voor het netto vermogen van automotoren en aandrijfmotoren": Nationale aanbevolen norm, van toepassing op alle soorten automotoren (inclusief diesel- en benzinemotoren).



3. SSCD315-1500-3800 315kWDieselmotor Elektrische Dynamometer Testbank Systeem Componenten



Het SSCD315-1500-3800 315kW dieselmotor elektrische dynamometer testbanksysteem bestaat uit 9 kerneenheden en optionele modules. De functies en configuraties van elke eenheid zijn als volgt:



1) Kerndynamometer-eenheid (elektrische dynamometer): uitgerust met een AC-motor en een HBM-koppelvlak aan de uitgangszijde, verzamelt motorkoppelgegevens en ondersteunt prestatieanalyse;

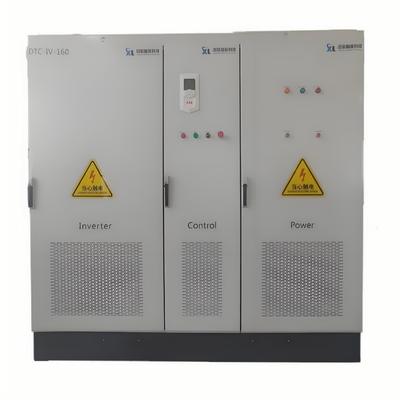

2) Frequentieomzettingscontrole-eenheid (frequentieomvormersysteem): gebruikt ABB ACS880 frequentieomzettingscontroller met DTC-technologie en werkt samen met de dynamometer om hoogwaardige en energiezuinige detectie- en controleoplossingen te bieden;

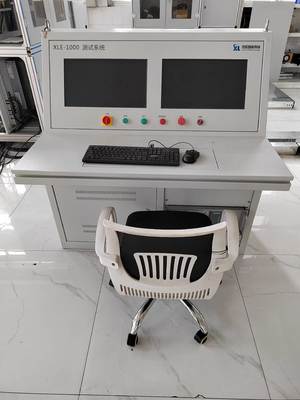

3) Hoofdcontrole- en gegevensverwerkingseenheid (XLE1000 meet- en controlesysteem): Uitgerust met Xunlan XLE1000-software, integreert het testcontrole en gegevensverwerking, voert automatisch testcycli uit en beheert en bestuurt processen op intelligente wijze;

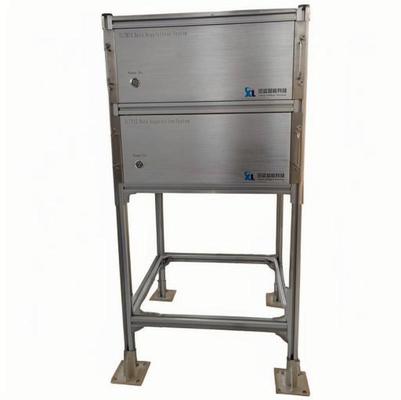

4) Parameteracquisitie-eenheid (data-acquisitiesysteem): Bevat temperatuur-/druksensoren en modules, verzamelt motorcilinder-, oliecircuit- en watercircuitparameters en verzendt deze naar XLE1000 voor gegevensweergave, -opslag en -analyse;

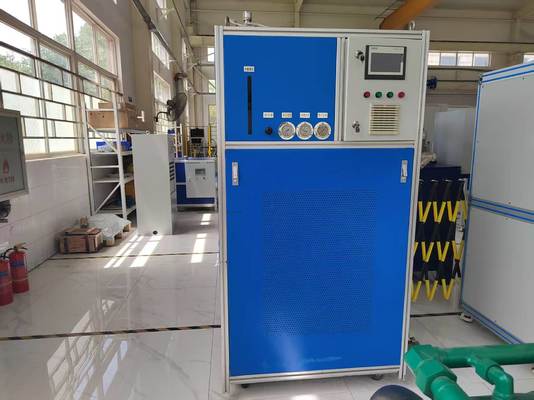

5) Temperatuurcontrole-eenheid (koelvloeistof constante temperatuurapparaat): gesloten lusstructuur, PLC regelt de watertemperatuur, ondersteunt RS485-communicatie en zorgt voor een stabiele testomgevingstemperatuur;



6) Brandstofverbruiktesteenheid (transiënt brandstofverbruiksmetersysteem): meet transiënt/gemiddeld brandstofverbruik, past zich aan meerdere testscenario's aan en verzamelt automatisch gegevens via RS485-toegang tot het hoofdcontrolesysteem;



7) Emissietesteenheid (opacimeter): Kies AVL Brand om de uitlaatgassen van de motor te testen en ondersteun emissieconformiteitstests;



8) Gasklepcontrole-eenheid (elektronische gasklep): dubbele spanningsuitgang (0-5V/0-2.5V instelbaar) om de gasklepopening nauwkeurig te regelen;



9) Luchtdichtheidstesteenheid (zuigerlekkagemeter): dubbele tankstructuur, beweegbare/boveninstallatie, detecteert zuigerlekkage en evalueert de luchtdichtheid van de motor;



10) Optionele module (intercoolerthermostaat): Voor turbomotoren regelt deze nauwkeurig de intercoolertemperatuur om nauwkeurige testgegevens te garanderen.



4. 315kWDieselmotor Elektrische Dynamometer Technische Parameters



Parameters	Technische Indicatoren
Motorfabrikanten	Seelong
Nominaal vermogen	315kW
Nominaal koppel	2005Nm
Nominale snelheid	1500rpm
Maximumsnelheid	3800rpm
Constant koppel snelheidsbereik	0-1500rpm
Constant vermogen snelheidsbereik	1500-3800rpm
Koppelsensormodel	T40B
Koppelsensorfabrikanten	HBM
Koppelsensorbereik (Nm)	0-2500Nm
Nauwkeurigheidsklasse	0.05%FS



5. SSCD315-1500-3800 315kWDieselmotor Elektrische Dynamometer Testbank SysteemKernvoordelen



1) Dynamometer-nauwkeurigheid bereikt toonaangevende niveaus in de industrie: Uitgerust met een 0,05% FS HBM hoogprecisie koppelsensor, legt het nauwkeurig subtiele veranderingen vast in lage snelheid, hoge koppelomstandigheden, voldoet aan de precisie-eisen van zware apparatuur zoals bedrijfsvoertuigen en bouwmachines, en garandeert de betrouwbaarheid van de gegevens.



2) Sterke aanpasbaarheid aan bedrijfsomstandigheden: Ondersteunt testen over een breed snelheidsbereik van 1500-3800 rpm, waarbij bedrijfsomstandigheden zoals stationair draaien, nominale belasting en transiënte belastingsveranderingen worden gesimuleerd. Het is geschikt voor dynamisch testen van dieselmotoren met grote cilinderinhoud en bestrijkt meerdere scenario's.



3) Significante energiebesparende effecten: Het ABB ACS880 frequentieomzettingssysteem en de energiefeedbackoptimalisatie bereiken een efficiënte energietransmissie terug naar het elektriciteitsnet, waardoor het energieverbruik met meer dan 30% wordt verminderd in vergelijking met traditionele dynamometers, en de testkosten aanzienlijk worden verlaagd bij langdurig gebruik (laboratoriummetingen; de werkelijke toepassing wordt beïnvloed door de bedrijfsomstandigheden).



4) Stabiele en efficiënte werking: Door hoogprecisie data-acquisitie te integreren met het XLE1000 meet- en controlesysteem, bewaakt het parameters zoals temperatuur, druk en koppel in realtime en beschikt het over automatische foutdiagnose (zoals sensorafwijkingen en overbelastingswaarschuwingen), waardoor langdurige werking onder hoge belasting wordt gegarandeerd en downtime wordt verminderd;



5) Brede standaardcompatibiliteit: Voldoet aan GB/T 18297, GB/T 17692 en GB17691-2018, is compatibel met meerdere merken dieselmotoren in binnen- en buitenland en ondersteunt meerdere tests zoals emissietests en betrouwbaarheidsverificatie om aan verschillende behoeften te voldoen.



6. SSCD315-1500-3800 315kWDieselmotor Elektrische Dynamometer Testbank SysteemToepassingsgebieden



1) R&D van zware bedrijfsvoertuigen: Volledige procesondersteuning voor het testen van de prestaties van dieselmotoren van bedrijfsvoertuigen helpt bij het optimaliseren van de vermogensafstemming, het verbeteren van de brandstofbesparing, het waarborgen van de naleving van de China VI-emissienormen en het versnellen van de ontwikkeling en lancering van nieuwe modellen;



2) Verificatie van bouwmachines: Simuleert plotselinge belastingsveranderingen en continue omstandigheden met hoge belasting voor graafmachines en laders om de betrouwbaarheid en duurzaamheid van dieselmotoren te verifiëren, en biedt gegevens voor de optimalisatie van de algehele machineprestaties;



3) Scheepsmotortest: simuleert variabele belastingsomstandigheden zoals scheepsversnelling en cruisen om de voortstuwingsefficiëntie, het brandstofverbruik en de emissies van scheepsdieselmotoren te testen, en biedt een basis voor de selectie en optimalisatie van het energiesysteem;



4) Evaluatie van generatoraggregaten: Detecteer de spanningsstabiliteit, frequentieschommeling en continue stroomvoorzieningscapaciteit van dieselgeneratoraggregaten onder belasting om een betrouwbare nood-/veldwerking te garanderen en een standaardbasis te bieden voor kwaliteitsbeoordeling;



5) Inspectie van reparatie en revisie: Herinspecteer gerepareerde/gereviseerde dieselmotoren, test koppel, vermogen, brandstofverbruik, enz., lever gegevens voor kwaliteitsclassificatie en prestatie-evaluatie en garandeer veilig en betrouwbaar gebruik.



7. Dieselmotor Elektrische Dynamometer Testbank Systeem ModelLijst



Model	Vermogen (KW)	Koppel (Nm)	Nominale Snelheid (rpm)	Max. Snelheid (rpm)	Koppel Meetnauwkeurigheid
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
Kan worden aangepast





•Levering: Standaardmodellen worden binnen 55 dagen verzonden (de productiecyclus voor apparatuur met gemiddeld vermogen is korter dan 160 kW); aangepaste modellen worden binnen 55-110 dagen verzonden (inclusief internationale logistiek en douane-inklaring, en een douaneaangiftelijst specifiek voor apparatuur met gemiddeld vermogen). Een "modulaire installatiekit" is ook beschikbaar (met vooraf aangesloten kernlijnen, waardoor de installatietijd ter plaatse wordt teruggebracht tot 2 dagen).



•After-sales service: Kerncomponenten (dynamometer, koppelflens) hebben een garantie van één jaar en we bieden levenslange tweetalige technische ondersteuning in zowel het Chinees als het Engels (reactietijd ≤ 4 uur). Reserveonderdelen worden binnen 24 uur nationaal verzonden en binnen 7 dagen internationaal geleverd. We bieden ook gratis 1,5 dagen operator training (inclusief een speciale tutorial over het testen van motoren met gemiddeld vermogen) en ondersteunen externe debugging (op een computer, inclusief begeleiding bij de configuratie van de modulaire oplossing).
