500kW Een-op-Een Geforceerde luchtkoeling Versnellingsbak en As Prestatie- en betrouwbaarheidstestbank

 500kW Een-op-Een Geforceerde luchtkoeling Versnellingsbak en As Prestatie- en betrouwbaarheidstestbank

De 500 kW versnellingsbakprestatie-testbank is een apparaat dat speciaal wordt gebruikt voor de evaluatie van prestaties en betrouwbaarheid van onderdelen zoals versnellingsbakken en aandrijfasten.Het kan meerdere tests realiseren zoals efficiëntie, vermogen, uitgebreide prestaties en betrouwbaarheid op lange termijn van de geteste onderdelen.

De testbank voor duurzaamheid van de 500 kW-versnellingsbak bestaat voornamelijk uit de volgende belangrijkste onderdelen: een invoerdynamometersysteem met zowel aandrijvings- als laadfuncties;een dynamo-systeem dat het laden en het achteruitrijden kan realisereneen wisselfrequentie-omvormer die elektrische energie kan terugsturen naar het elektriciteitsnet; een besturingssysteem dat verantwoordelijk is voor de algehele regulering;een dataverzamelcomponent voor het registreren van verschillende parameters; een mechanisch bankframe dat de gehele structuur ondersteunt; oliestation apparatuur die smeergarantie biedt;en een videobewakingsapparaat dat de bedrijfsstatus in realtime controleert.

1.500kW Een-op-Een Geforceerde luchtkoeling Versnellingsbak en As Prestatie- en betrouwbaarheidstestbank Componenten

• Invoerdynamometersysteem(aandrijving en belasting): enerzijds levert het vermogen aan de versnellingsbak om de werktoestand van de motor te simuleren; anderzijdshet kan een belasting uitoefenen om de weerstand van het voertuig tijdens het rijden te simuleren, om de prestaties en duurzaamheid van de versnellingsbak onder verschillende belastingen te testen.
• Uitgangsdynamometersysteem(laden en rijden): voornamelijk gebruikt om het vermogen van de versnellingsbak te absorberen, en kan ook de versnellingsbak omkeren om het remmen, afdalen en andere werkomstandigheden van het voertuig te simuleren,en de prestaties van de versnellingsbak verder grondig testen.

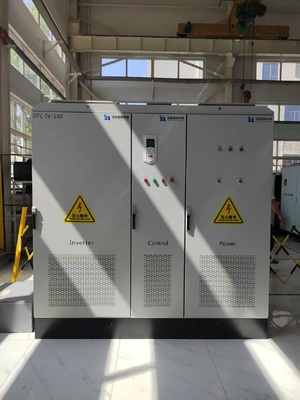

• Variabele frequentie-omvormer: Het kan de tijdens de test gegenereerde elektrische energie recyclen en terugvoeren naar het elektriciteitsnet, waardoor de recycling van energie wordt gerealiseerd, waardoor de testkosten worden verlaagd,en vermindering van energieverspilling en milieu-impact.

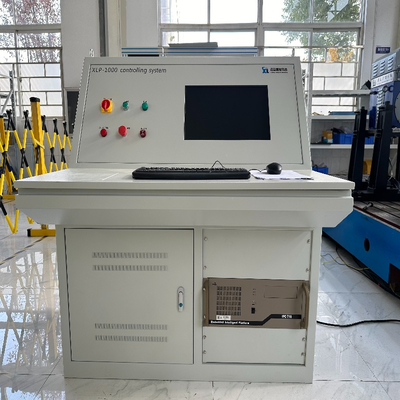

• Controlesysteem: Het is het "brein" van de testbank en is verantwoordelijk voor het instellen van testparameters (zoals snelheid, koppel, versnelling, enz.), het coördineren van het werk van verschillende systemen,en ervoor te zorgen dat de test nauwkeurig en stabiel wordt uitgevoerd volgens de vooraf ingestelde procedures.

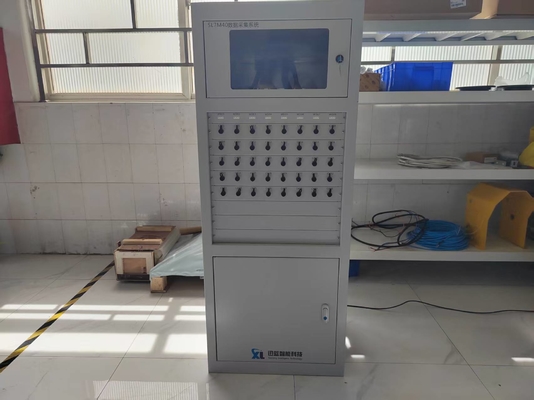

• Systemen voor het verkrijgen van gegevens: verzamelt in realtime verschillende gegevens in het testproces, zoals snelheid, koppel, temperatuur, druk, trillingen, enz.;en voert voorlopige verwerking en opslag van de gegevens uit om een basis te bieden voor latere analyse en evaluatie.

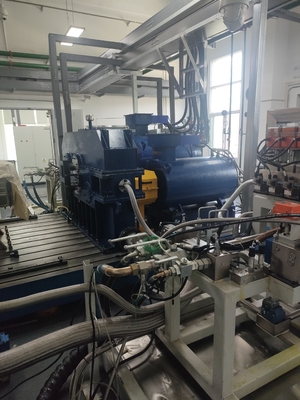

• Mechanisch systeem van de testbank: met inbegrip van de basis, de beugel, de verbindingsas en andere structurele onderdelen, die worden gebruikt voor het bevestigen van versnellingsbakken, dynamo's en andere apparatuur, om een precieze verbinding en een stabiele werking tussen de onderdelen te garanderen,en het effect van trillingen en verplaatsingen op de testresultaten verminderen.

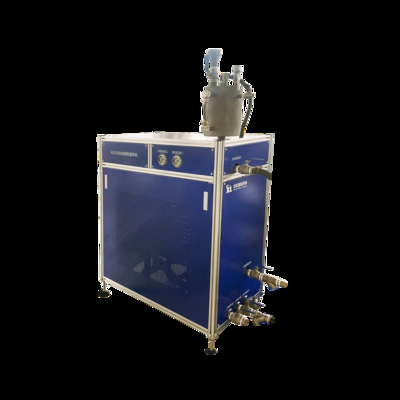

• Systemen voor tankstations: levert smeerolie aan de versnellingsbak, regelt parameters zoals olie temperatuur en olie druk, zorgt ervoor dat de versnellingsbak onder geschikte smeermiddelen werkt,en kan ook de slijtage van de versnellingsbak beoordelen door indicatoren zoals olieverontreiniging te controleren.
• Videobewakingssysteem: Real-time monitoring van de bedrijfsstatus van de testbank en veranderingen in het uiterlijk van de versnellingsbak, waardoor abnormale omstandigheden (zoals olielekt, abnormaal geluid,beschadiging van onderdelen, enz.) om de veiligheid van het testproces te waarborgen.

2.500kW Een-op-Een Geforceerde luchtkoeling Versnellingsbak en As Prestatie- en betrouwbaarheidstestbankWerkingsbeginsel

Voordat de test begint, stelt de bediener de testparameters in via de mens-machine-interface en stuurt het besturingssysteem instructies naar het aandrijfsysteem en het belastingsysteem.Het aandrijfsysteem zet de versnellingsbak in werking volgens de vooraf ingestelde snelheids- en koppelcurve, en het belastingsysteem laadt de gesimuleerde belasting in realtime volgens de testvereisten.het gegevensverzamelsysteem verzamelt in millisecondeintervallen verschillende bedrijfsparameters van de versnellingsbak en zendt deze naar het besturingssysteem;Het besturingssysteem maakt gebruik van een gesloten-loopbesturingsalgoritme om de aandrijving en de belasting in realtime aan te passen om de stabiliteit van de testomstandigheden te waarborgen.

Het bewakingssysteem registreert synchroon het bedieningsscherm van de versnellingsbak en het afdichtingstestsysteem voert een afdichtingstest uit op de versnellingsbak tijdens een specifieke testfase.de gegevensverwerkingssoftware voert een multidimensionale analyse uit van de enorme hoeveelheid verzamelde gegevens om belangrijke indicatoren zoals het transmissie-efficiëntie van de versnellingsbak te berekenen;, trillingsspectrum en afdichting.Het systeem genereert automatisch een testrapport en voert een uitgebreide evaluatie en beoordeling van de versnellingsbakprestaties uit door deze te vergelijken met een standaarddatabank.- Wat is er?

3.500kW Een-op-Een Geforceerde luchtkoeling Versnellingsbak en As Prestatie- en betrouwbaarheidstestbankGebruik Omgeving en omstandigheden

• Verplichtingen voor stroomvoorziening: 380 V±10%, 220 V±10% wisselstroomvoorziening, frequentie 50 Hz±1 Hz.Voor de toepassing van de in bijlage I, punt 2, bedoelde voorschriften moet de in bijlage I, punt 2, bedoelde installatie worden ingericht.Tegelijkertijd is het uitgerust met online UPS ononderbroken stroomvoorziening, die 30 minuten noodstroomvoorziening garandeert.

• Omgevingsomstandigheden: De apparatuur moet worden geïnstalleerd in een laboratorium met een constante temperatuur en vochtigheid, met een omgevingstemperatuur van -10°C tot 45°C en een relatieve vochtigheid van ≤85%.De vloer van het laboratorium moet geïsoleerd zijn van trillingen., met een piekvibratieversnelling van minder dan 5 m/s2.het laboratorium moet worden uitgerust met een precisie-airconditioningssysteem met een koelcapaciteit van ten minste 20 kW , en voldoende ventilatieruimte moet worden gereserveerd.

4. 500 kWVersnellingsbak- en asprestatietests en betrouwbaarheidstestsTechnische parameters

Technische parameters van de elektrische dynamometer SSCD500 - 1500/3800

Technische parameters van de elektrische dynamometer SSCD500 - 300/760

5. 500 kWVersnellingsbak- en asprestatietests en betrouwbaarheidstestsReferentienormen

QC/T 568-2019 Technische voorschriften en testmethoden voor mechanische transmissie-assemblagen voor automobiel

QC/T-291-2023 "Prestatievereisten en testmethoden op de testbank voor mechanische overdrachtshoesensembles voor automobielproducten"

6. 500 kWVersnellingsbak- en asprestatietests en betrouwbaarheidstestsToepassingsgebieden

• Ruimtevaart: used for performance testing of precision gearboxes such as aircraft engine reducers and helicopter main reducers to meet reliability verification requirements under extreme conditions such as high temperature, hoge druk en hoge snelheid.

• Nieuwe energievoertuigen: Aanpassen aan het onderzoek en de ontwikkeling en het testen van nieuwe transmissiecomponenten, zoals reducers voor elektrische voertuigen en hybride transmissie,het ondersteunen van scenario's voor elektrificatie en intelligente tests, en de prestaties van aandrijfsystemen voor nieuwe energievoertuigen verbeteren.

• Vervaardiging van hoogwaardige machines: Diensten voor het testen van de prestaties van de versnellingsbakken van CNC-machines, industriële robots,geautomatiseerde productielijnen en andere apparatuur om de transmissie nauwkeurigheid en de operationele stabiliteit van high-end apparatuur te waarborgen.

• Spoortransitgebied: toegepast op de prestatietest van versnellingsbakken voor hogesnelheidstreinen en metro's,het simuleren van complexe belastingomstandigheden tijdens het gebruik van treinen om de veilige en betrouwbare werking van spoorvervoersapparatuur te garanderen.

• De scheepsbouw: Prestatiebeoordeling van versnellingsbakken voor scheepsdrijving en versnellingsbakken voor dekmachines om te voldoen aan bijzondere werkomstandigheden zoals hoge belasting en sterke corrosie in de mariene omgeving
