Productdetails:
|
| Constante vermogen en snelheidsbereik (rpm): | 4200-15000 t/min | Model: | SSCH45-4200/17000 |
|---|---|---|---|
| Vochtigheid: | ≤ 80% | Constante koppel snelheidsbereik: | 0-4200 t/min |
| Koelmethode: | met luchtkoeling | Hoogte: | < 1000 m |
| Meetsnauwkeurigheid: | ±0,2%FS | Nominaal vermogen: | 45 kW |
| Geschatte Torsie: | 95 Nm | Maximale werkingssnelheid (rpm): | 17000 tpm |
| Nominale spanning (v): | AC 380 | Nominale stroom (A): | 87 A |
| Verwijder: | Shanghai Jingfen | Model van de codeerder: | HTL 512 |
| Overbelastingsvermogen: | 110% | ||
| Markeren: | Testbank voor de prestaties van de voertuigmotor,45 kW motorprestatiesysteem |
||

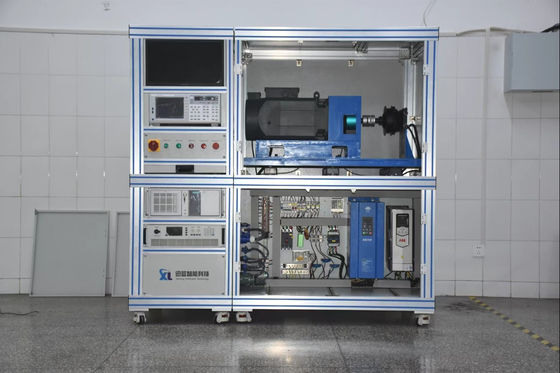

Beschrijving van de samenstelling van de dynamometertestbank
Op de bovenstaande figuur is de totale testbank weergegeven, die hoofdzakelijk bestaat uit een elektrische dynamo, een bevestigingsbeugel voor de motor die wordt getest, een aansluitas, een beschermende dekking, enz.
De elektrische dynamo bevat een luchtkoelingsinrichting (ventilator), een roterende encoder en een astemperatuurbewakingssysteem.het snelheidssignaal wordt via de bus naar de variabele frequentiedrukkast gestuurd, en het koppelsignaal wordt via de oorspronkelijke afgeschermde kabel naar het besturingssysteem gestuurd om een gesloten schakel te vormen.met een vermogen van niet meer dan 50 W.
Toepassing
De Seelong E-Motor testbedden worden gebruikt voor het analyseren en bepalen van elektrische, mechanische, thermische en akoestische eigenschappen.betrouwbaarheidstests en duurzaamheidstests en metingen van de prestaties bij koude start kunnen onder realistische omstandigheden worden uitgevoerd;Het geïntegreerde Seelong TCM-automatiseringssysteem maakt volledig automatische tests mogelijk, zodat alle relevante testprocedures tijd- en kostenefficiënt zijn.
Alle meetgegevens worden opgeslagen met een uniforme tijdstempel en kunnen verder worden verwerkt met de gegevenspostverwerkingstool,De optionele integratie van de "Virtual Proving Ground"-technologie op basis van SeeLong SLM biedt ook een virtuele ontwikkelings- en testomgeving om integratie te implementeren, optimalisatie- en validatiewerkzaamheden, zelfs op het testbed.
Technische parameters
SSCH45- 4200/17000 Elektrische dynamometer Technische parameters
| Posten | Parameters van elektrische dynamo |
| Model | SSCH45-4200/17000 |
| Merken | Seelong |
| Nominaal vermogen (kW) | 45 |
| Nominaal koppel (Nm) | 95 |
| Variabele koppel snelheidsbereik (rpm) | 0-4200 |
| Onverminderde krachtVersnellingBereik (rpm) | 4200-15000 |
| Maximale werkingssnelheid (rpm) | 17000 |
| Nominale spanning (V) | AC 380 |
| Nominale stroom (A) | 87 |
| Verwarmingsmethode | Luchtgekoeld |
|
Naast de in punt 6.2.4.1 bedoelde parameters moet de in punt 6.2.4.2 bedoelde parameters worden gebruikt.(% FS) |
±00,2% FS |
| Encoder | Shanghai Jingfen |
| Model van de codeerder | HTL 512 |
| Kan aangepast worden | |
SSCH45elektrische dynamo heeft de volgende belangrijke voordelen:
Het basisprincipe van de hydraulische en wervelstroomdynamometer is om de door de primaire motor gegenereerde mechanische energie om te zetten in warmte-energie en de warmte weg te nemen na afkoeling door water.De energie van de primaire motor kan niet worden teruggevondenHet is echter niet zo eenvoudig om de verwerking van de elektriciteit te vergemakkelijken.de elektrische dynamo kan de door de primaire motor gegenereerde mechanische energie omzetten in elektrische energie en terugvoeren naar het interne net voor gebruik door andere apparatuur.
De belastingkenmerken van de elektrische dynamo's zijn constant koppelkenmerken van nul tot nominale toerental en constant vermogenkenmerken van nominale toerental tot maximale toerental,die volledig voldoen aan de belastingkenmerken van machinerie. In het algemeen kan de hydraulische dynamo slechts in één richting worden geladen, terwijl een wervelstroom dynamo in twee richtingen kan worden geladen, kan het niet worden gebruikt als een kracht back-drag prime mover,Terwijl de elektrische dynamo gemakkelijk kan realiseren tweerichtingsbelasting en kan worden gebruikt als een power back-drag prime mover.
Door het gebruik van toebehoren die volledig aan de nationale normen voldoen, hoeven gebruikers zich niet te verlaten op de fabrikant voor het onderhoud en kunnen zij het dagelijks onderhoud volledig zelf uitvoeren,zelfs wanneer het nodig is om de gastheer en sensoren te vervangenDe elektrische dynamometer is het meest ideale vervangingsproduct voor de technologische transformatie van bedrijfstestapparatuur vanwege zijn eenvoudige structuur en onderhoudsvrijheid.Naast zijn uitstekende snelheidsregeling prestaties, heeft het ook een aanzienlijk energiebesparend effect.
De elektrische dynamo is de testkern van het gehele testbankstelsel.Het neemt het variabele frequentie-omvormersysteem aan als aandrijver van de elektrische dynamo en neemt het test- en besturingssysteem van Seelong's nieuwe generatie aan als de besturingskern van het testbank systeem. Het Seelong-software-testsysteem is ontwikkeld op basis van het C#-platform en kan een hoge dynamische controle van het systeem uitvoeren.Het Seelong-test- en besturingssysteem kan automatisch de relevante instellingstestcyclus en de door de gebruiker gedefinieerde dynamische testcyclus voltooienTegelijkertijd kan het Seelong-test- en besturingssysteem externe hulpapparatuur integreren, gecentraliseerde communicatie en besturing uitvoeren.
Het testbankensysteem van Seelong is modulair ontworpen, volgens verschillende testvereisten en -budgets.Onze professionele ingenieurs zullen verschillende dynamo testbank systemen voor klanten aan te passen.
Laten we partners worden, we zullen een levenslange gratis software-systeemupgrade leveren voor ons dynamo-testbank-systeem (exclusief de ontwikkeling van nieuwe toepassingen).
Typische toepassing
1) Onderzoek op het gebied van motorische test en controle
2) Evaluatie van de motorprestatie
3) Evaluatie van de voedingsprestaties van het motorsysteem
4) Beoordeling van de duurzaamheid van de motor, enz.
Profiel van de onderneming
Seelong Intelligent Technology (Luoyang) Co., Ltd. is een hightechbedrijf dat gespecialiseerd is in het meten, controleren, ontwerpen en installeren van apparatuur.productie en verkoop van energie-technische systemen op verschillende gebieden, zoals lucht- en ruimtevaartHet bedrijf is gevestigd in de prachtige Peony Flower City - Luoyang, de hoofdstad van God.
De belangrijkste producten zijn elektrische dynamometer, koppel sensor, meet- en besturingssysteem en conditie garantie systeem en andere producten.de bedrijfsfilosofie van kwaliteit voor overleven en dienstverlening voor ontwikkeling naleven, om gebruikers oplossingen te bieden voor meet- en regelingen op het gebied van energietechniek op verschillende gebieden.
De geavanceerde ontwerpfilosofie van Seelong en de rijke ervaring in de industrie geven het bedrijf een technologisch voordeel ten opzichte van concurrenten in dezelfde industrie.en de producten van het bedrijf kunnen beter voldoen aan de werkelijke marktvraagSeelong is dapper in innovatie, maar waardeert zijn eigen technologische doorbraken en ontwikkeling.het heeft langdurige en diepgaande samenwerkingsverbanden met meerdere binnenlandse onderzoeksinstellingen zoals Tsinghua University en Shandong University opgezet.Het heeft CE-certificering, ISO9001 kwaliteitssysteemcertificering, AAA-niveau-bedrijfscertificering, meer dan tien uitvindingspatenten en twee softwarecopyrights behaald.Het heeft meer dan honderd gebruikers in binnen- en buitenland professionele apparatuur en diensten geleverd.De onderneming heeft het vertrouwen van binnenlandse en buitenlandse klanten gewonnen met haar kosteneffectieve producten en hoogwaardige diensten en heeft een langdurig win-win strategisch partnerschap opgezet.
Het bedrijf houdt zich altijd aan de bedrijfsfilosofie van "technologische innovatie als missie en kwaliteitsservice als doel"de geavanceerde kwaliteit in dezelfde branche voortdurend overtreffenOm klanten te voorzien van producten en diensten met hoge intelligentie, precisie, snelheid,betrouwbaarheid, en toegevoegde waarde.
Alle medewerkers van Seelong Intelligent Technology (Luoyang) Co., Ltd. verwelkomen de oprechte samenwerking van binnenlandse en buitenlandse klanten van harte en werken samen voor de toekomst en gemeenschappelijke ontwikkeling.
Bedrijfscertificaten
Verpakking en verzending
Veelgestelde vragen
V: Wat is de minimale orderhoeveelheid voor onze samenwerking?
A: Wij ondersteunen kleine trail order van 1pcs voor voorraad producten.
V: Hoe kan ik meer weten over de producten?
A: Laat uw e-mail achter en wij sturen u uw elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 40% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de doorlooptijd voor mijn bestellingen?
A: De productiecyclus van dynamometers is 6-8 weken, de productiecyclus van sensoren is 2-3 weken, voor andere producten kunt u contact met ons opnemen.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mail, ons technisch personeel zal met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Natuurlijk, u bent altijd welkom om ons te bezoeken.
