Productdetails:
|
Model: | SSCG120-1500/6500 | Torsiewaaier: | 360nm |
---|---|---|---|
Nauwkeurigheid van snelheidsmetingen: | ± 0,1 tpm | Nauwkeurigheid koppelmeting: | ±0,2% FS |
Koelmethode: | met luchtkoeling | Kracht: | 120 kW |
Variabele koppel snelheidsbereik (rpm): | 0-1500 | Constant vermogensnelheidsbereik (rpm): | 1500-6500 |
Markeren: | 2800 T/min-de Dynamometer van de Motortest,640KW-de Dynamometer van de Motortest,640KW-motordynamometer |
SSCG120-1500/6500120 kW360Nm 6500 RPM Kosteneffectieve met luchtgekoelde benzinemotor testbank
SSCG120-1500/6500120 kW360Nm 6500 RPM Kosteneffectief met luchtgekoelde benzinemotor Testbank Beschrijving
Configuratie | Beschrijving |
Elektrische dynamo | Als laad-/slepeninrichting voor de motor wordt de elektrische dynamo gebruikt om de motor te laden/slepen. |

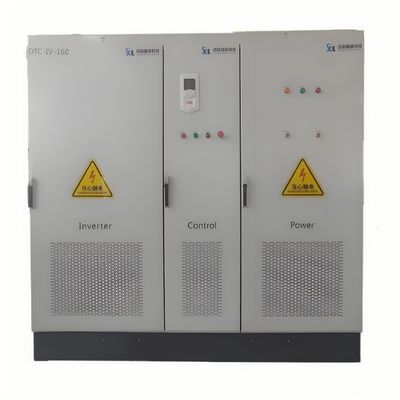

Variabele frequentie-omvormer | Voor de regeling van de frequentie wordt een vierkwadranten feedbackvariabele frequentieregelsysteem toegepast.elektrischDynamometer. |

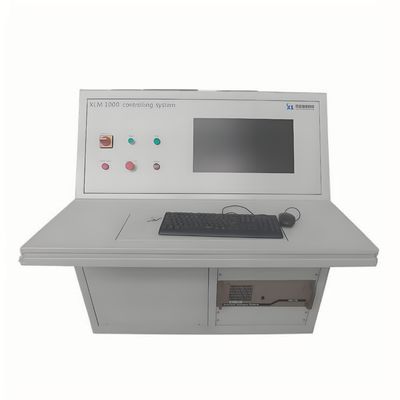

XLE1000 meet- en besturingssysteem | Het meet- en regelingssysteem XLE1000 wordt gebruikt voor de algemene controle van de motortestbank. |

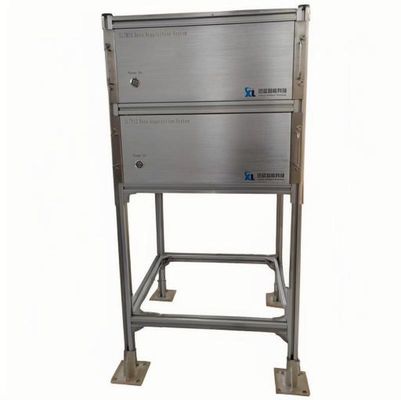

Systemen voor het verkrijgen van gegevens | met een vermogen van niet meer dan 10 W,het wordt gebruikt voor het verzamelen van parameters zoals temperatuur en druk van verschillende delen van de motor. |

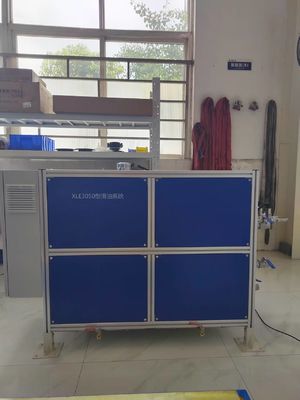

Brandstofverbruiksmeter en -drukregelaar | De gewichtingsbrandstofverbruiksmeter is geselecteerd en heeft een sterke functionaliteit, hoge precisie, goede herhaalbaarheid, hoge betrouwbaarheid, uniek ontwerp en een mooi uiterlijk. |
Mophangstuk voor de geteste motor | De motorbevestigingsbeugel is via een speciaal aansluitstuk aan de motor verbonden om een integraal geheel te vormen. |

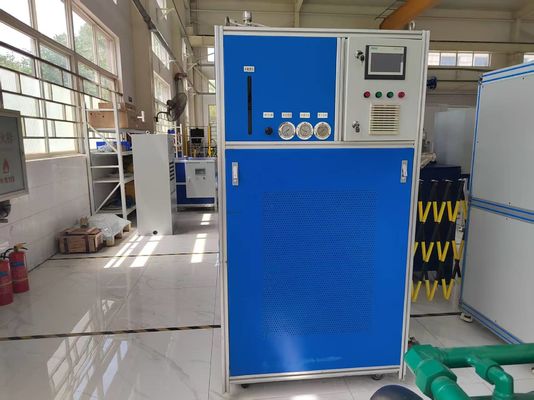

Motorkoelmiddelthermostaat | De belangrijkste functie van de motorkoelmiddelthermostaat is het reguleren van het koelmiddelcirculatiepad, waardoor de werktemperatuur van de motor wordt geregeld. |
Motoroliethermostaat | De belangrijkste functie van de motorolie thermostaat is het regelen van de olie temperatuur om ervoor te zorgen dat de motor binnen het juiste bereik werkt, waardoor de motor wordt beschermd en de efficiëntie ervan wordt verbeterd. |
Inlaatklep | Controleer de lengte van de inlaat manifold om te passen aan de behoeften van de motor onder verschillende omstandigheden. |
Inlaatstroommeter (facultatief) | Door de doorstroming en het volume van de lucht te meten om de hoeveelheid lucht die de motor binnendringt te bepalen, moet u ervoor zorgen dat de motor onder verschillende omstandigheden de juiste hoeveelheid lucht krijgt.- Ik weet het niet. |
Blood-by-meter (facultatief) | Test en diagnose van afdichtingsproblemen in motorcilinders. |
Intercooler (facultatief) | De koeling van supercharged warme lucht verbetert de motorprestaties, vermindert het energieverbruik en verbetert de aanpassingsvermogen. |
Opacimeters | Een instrument dat specifiek wordt gebruikt om uitlaatgassen van motorvoertuigen te detecteren. |
ECU-voedingsmodule | Een module die de hoge spanning van het voertuig (meestal 12 V of 24 V) omzet in een stabiele 5 V stroomtoevoer die voor de sensor vereist is. |
koppelingen en beschermende hoesjes | Voor de verbinding tussen de transmissieassystemen wordt de Seelong-hochdynamische koppeling gebruikt.Beschermende deksels worden geïnstalleerd op het bovenste deel van draaiende onderdelen zoals koppelingen voor bescherming. |
Standaard
1.GB18297 (Prestatieproefcode voor motoren voor wegvoertuigen)
2. GB19055 (betrouwbaarheidstestmethoden voor motorvoertuigen)

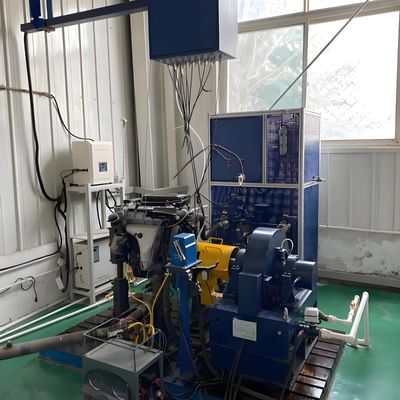

SSCG120-1500/6500120 kW360Nm 6500 RPM Kosteneffectieve met luchtgekoelde benzinemotor testbank TecnicalPArameeters
Project | Parameters van de elektrische dynamometer van 120 kW |
Dynamometermodel | SSCG120-1500/6500 |
Dynamometerfabrikant | Seelong |
Koelmethode | Met luchtgekoelde |
Nominaal vermogen (kW) | 120 |
Nominaal toerental (rpm) | 1500 |
Het constant koppel in het snelheidsbereik (rpm) | 0-1500 |
Constante vermogen snelheidsbereik (rpm) | 1500 tot en met 6500 |
Maximaal toerental (rpm) | 6500 |
Nominaal koppel (Nm) | 360 |
Overbelastingfactor | 120% (1 minuut om de 10 minuten) |
Typ van koppel sensor | Spanningsdruksensor |
Vervaardiger van koppelsensoren | HBM |
Torcensensorbereik (Nm) | 0-400Nm |
Precisiteit | ±0,2% FS |
Producent van de encoder | Shanghai Jingfen |
Encoder draad | 512 |
Beschermingsfunctie |
|
De voordelenSSCG120-1500/6500120 kW360Nm 6500 RPM Kosteneffectieve met luchtgekoelde benzinemotor testbank
Echte simulatie: de motorproefbank kan verschillende werkomstandigheden van de motor tijdens het gebruik van het voertuig, zoals versnelling, vertraging en belastingveranderingen, echt simuleren,de prestaties van de motor in de werkelijke werkomgeving aldus nauwkeurig te evalueren.
Precieze testen: door middel van zeer nauwkeurige meetinstrumenten en besturingssystemen kan de motorproefbank verschillende prestatie-indicatoren van de motor nauwkeurig meten, zoals vermogen, koppel,brandstofverbruik, emissies, enz., die nauwkeurige gegevens ondersteunen voor het ontwerp en de optimalisatie van de motor.
Grote flexibiliteit: de motorproefbank kan de testparameters en de werkomstandigheden waar nodig aanpassen en verschillende soorten motorprestatieproeven flexibel uitvoeren;zoals prestatietests in vaste toestand, dynamische prestatietests en emissietests, enz.
Veilig en betrouwbaar: op motorproefbanken worden doorgaans geautomatiseerde regelings- en veiligheidsbeschermingssystemen toegepast om de veiligheid van de bedieners en de stabiele werking van de apparatuur tijdens het testproces te waarborgen.
SSCG120-1500-6500 Benzine motor Elektrische dynamometer testbank toepassingen
1Ontwikkeling van de motorprestaties
Bij volle lading kunnen externe kenmerken worden getest, het brandstofverbruik wordt in de MAP-kaart weergegeven en de conversie-efficiëntie van de katalysator met drie effecten wordt geëvalueerd.
2. Hybride systeem matching
Het kan het werkpunt van de motor in verschillende SOC-toestanden van HEV/PHEV optimaliseren en de dynamische reactie van de motor tijdens energieherstel testen.
3. Verificatie van componenten
Tests kunnen worden uitgevoerd op de drukkenmerken van het brandstofinspuitingssysteem, de transiënte reactie van de turbocompressor, enz.
4. Simulatie van de werkomstandigheden
Het kan standaardcycli zoals NEDC, hoge hoogtecondities op 5000 m en extreme omstandigheden zoals vanaf -40 °C simuleren.
Modelinformatie voor de SSCG-serie
Model | Vermogen (KW) | Tork (Nm) | Nominale snelheid (rpm) | Maximale snelheid (rpm) | Naast de in punt 6.2.4.1 bedoelde parameters moet de in punt 6.2.4.2 bedoelde parameters worden gebruikt. |
SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 00,2% FS |
SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 00,2% FS |
SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 00,2% FS |
SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 00,2% FS |
SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 00,2% FS |
SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 00,2% FS |
SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 00,2% FS |
SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 00,2% FS |
SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 00,2% FS |
SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 00,2% FS |
SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 00,2% FS |
Kan aangepast worden |
Profiel van het bedrijf
Seelong Intelligent Technology (Luoyang) Co., Ltd. is een hightechbedrijf dat gespecialiseerd is in het meten, controleren, ontwerpen, fabriceren en installeren van apparatuur.en verkoopdiensten voor energie-technische systemen op verschillende gebieden, zoals lucht- en ruimtevaartHet bedrijf is gevestigd in de prachtige pioenenstad Luoyang.
Seelong is gespecialiseerd in onderzoek en ontwikkeling, productie en service van testapparatuur voor nieuwe energiemotoren, hybride aandrijfsystemen, motoren, transmissie en meer.Onze belangrijkste producten zijn elektrische dynamo's, meet- en besturingssystemen, gelijkstroomstroomvoorzieningen en garantiesystemen voor de werkomstandigheden.de bedrijfsfilosofie van het leveren van kwalitatief hoogwaardige diensten voor het overleven en het blijven renoveren voor de ontwikkeling, en de gebruikers verschillende soorten meet- en regelingsoplossingen op het gebied van energietechniek op verschillende gebieden te bieden.
De geavanceerde ontwerpfilosofie van Seelong en de rijke ervaring in de industrie geven het bedrijf een technologisch voordeel ten opzichte van concurrenten in dezelfde industrie.en de producten van het bedrijf kunnen beter voldoen aan de werkelijke marktvraagSeelong is dapper in innovatie, maar waardeert zijn eigen technologische doorbraken en ontwikkeling.het heeft langdurige en diepgaande samenwerkingsverbanden met meerdere binnenlandse onderzoeksinstellingen zoals Tsinghua University en Shandong University opgezet.Het heeft CE-certificering, ISO9001 kwaliteitssysteemcertificering, AAA-niveau-bedrijfscertificering, meer dan tien uitvindingspatenten en twee softwarecopyrights behaald.Het heeft meer dan honderd gebruikers in binnen- en buitenland professionele apparatuur en diensten geleverd.De onderneming heeft het vertrouwen van binnenlandse en buitenlandse klanten gewonnen met haar kosteneffectieve producten en hoogwaardige diensten en heeft een langdurig win-win strategisch partnerschap opgezet.
Het bedrijf houdt zich altijd aan de bedrijfsfilosofie van "technologische innovatie als missie en kwaliteitsservice als doel"de geavanceerde kwaliteit in dezelfde branche voortdurend overtreffenOm klanten te voorzien van producten en diensten met hoge intelligentie, precisie, snelheid,betrouwbaarheid, en toegevoegde waarde.
Alle medewerkers van Seelong Intelligent Technology (Luoyang) Co., Ltd. verwelkomen de oprechte samenwerking van binnenlandse en buitenlandse klanten van harte en werken samen voor de toekomst en gemeenschappelijke ontwikkeling.
Bedrijfscertificaten
Veelgestelde vragen
V: Wat is de minimale orderhoeveelheid voor onze samenwerking?
A: Wij ondersteunen kleine trail order van 1pcs voor voorraad producten.
V: Hoe kan ik meer weten over de producten?
A: Laat uw e-mail achter en wij sturen u uw elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 40% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de doorlooptijd voor mijn bestellingen?
A: De productiecyclus van dynamometers is 6-8 weken, de productiecyclus van sensoren is 2-3 weken, voor andere producten kunt u contact met ons opnemen.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mail, ons technisch personeel zal met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Natuurlijk, u bent altijd welkomdom een bezoek te hebben.
