SSCH120-3000/15000 AC-dynamometertestbank voor het testen van in een container geïnstalleerde motoren van nieuwe energievoertuigen |
Productdetails:
|
Kracht: | 60 kW | Torsiewaaier: | 650nm |
---|---|---|---|
Versnellingsbereik: | 15000 RPM | Nauwkeurigheid van snelheidsmetingen: | ±1 tpm |
Nauwkeurigheid koppelmeting: | 0,2% FS | Overbelastingcapaciteit: | 120% |
Gebruikstemperatuur: | -20 tot 45°C | Gebruik hoogte: | <2000m> |
Markeren: | 9000 T/min-de Dynamometer van de Motortest,90KW de Dynamometer van de motortest,90KW motordynamometer |
SSCH60-4000/15000 Nieuwe energiemotor Elektrische dynamometer testbank
SSCH60-4000/15000 Nieuwe energiemotor Elektrische dynamometer Testbank Beschrijving
Onder de trend van miniaturisatie en verlichting van nieuwe energievoertuigen zijn 60-kilowattmotoren de belangrijkste energiebron geworden voor stedelijke logistieke voertuigen en kleine personenauto's.De testbank voor elektrische dynamo's van de nieuwe energiemotor van 60 kW, die door middel van nauwkeurige simulatie van de werkomstandigheden en efficiënte gegevensverzameling een alomvattende prestatieverificatie voor motoronderzoek en -ontwikkeling en productie biedt.
De nieuwe testbank voor energiemotoren is ontworpen met een vermogen van 60 kW als kern en kan typische omstandigheden simuleren, zoals stadswegcongestie start-stop en voorstedelijke wegcruise.en ondersteunt tests in de tweerichtingsmodus motor-elektrische/krachtopwekkingWanneer de motor in een toestand van energieherstel verkeert (zoals bergafwaartse remmen), kan de testbank meer dan 85% van het regeneratievermogen terugsturen naar het net.het energieverbruik van de test te verminderen en het scenario voor energiebeheer van het voertuig realistisch te herstellen- Wat is er?
SSCH60-4000/15000 Nieuwe energiemotor Elektrische dynamometer testbankcomponenten
1. 60 kW wisselstroom asynchrone elektrische dynamo
•
een luchtgekoelde asynchrone motor met een maximumkoppel van 500 N · m (@1000 r/min) en een koppelsensor met een nauwkeurigheid van ± 0,2% FS,het kan dynamisch de belastingveranderingen van frequente opstart en stop van stedelijke voertuigen simuleren
•
Met een twee-niveausomvormer is de schakelfrequentie 8 kHz, waardoor de snelheid van 0 tot 15000 r/min soepel kan worden aangepast

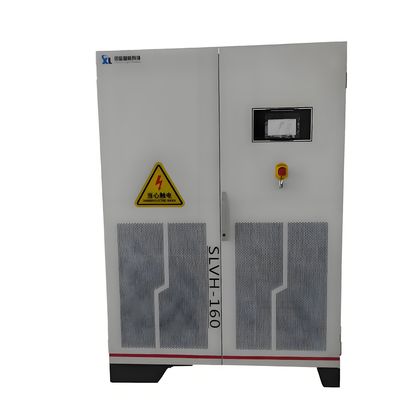

2Eenrichtings DC-systeem
•
Nominaal vermogen 75kW, spanningsregeling 150-600V, ondersteunt constant spannings-/constante stroomregeling
•
Ingebouwd loodzuurbatterijsimulatiealgoritme dat de ontladingskenmerken van batterijen voor elektrische voertuigen met lage snelheid bij verschillende vermogen niveaus kan reproduceren

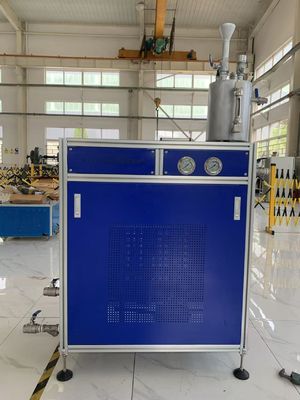

3. Onafhankelijk koelsysteem
•
De dynamo is luchtgekoeld en de testmotor is uitgerust met een waterkoelingslus, waarbij het koelmiddel 50% ethyleglycolwateroplossing is
•
Stroomregeling 3-30L/min, temperatuurregeling ±1 °C, waarbij thermische interferentie tussen verschillende componenten wordt vermeden

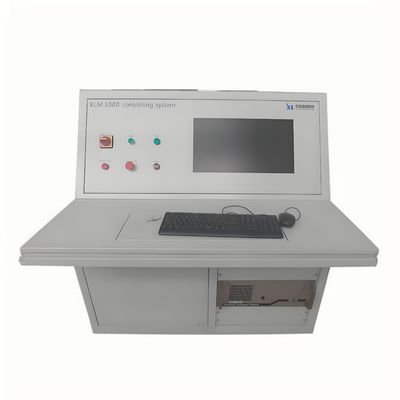

4Intelligent besturingssysteem.
•
Het bovenste computersysteem dat op basis van Windows is ontwikkeld, integreert standaardcycli zoals CLTC stadsconditie en ECE-R101 energieverbruikstest
•
Het kan 15 parameters verzamelen, zoals koppel en rotatiesnelheid in realtime.
SSCH60-4000/15000 Nieuwe energiemotor Elektrische dynamometer Testbank Sleutel technische parameters
Systemmodule | Technische specificaties |
Dynamometer |
Nominaal vermogen: 60 kW; Maximale snelheid: 15000 r/min. Maximaal koppel: 650 N · m |
Gelijkstroomvoorziening |
Spanningsbereik: 150-600V; Maximale stroom: 150A; Regelatie nauwkeurigheid: ± 1% |

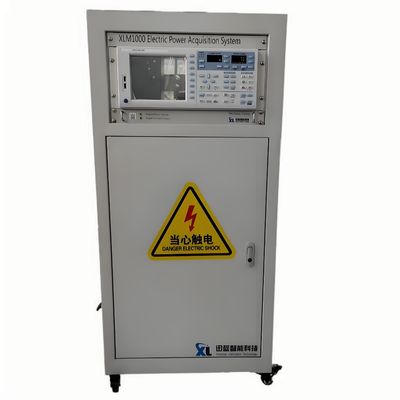

Vermogensanalysator |
Spanningsnauwkeurigheid: 0,1% FS; Stroomnauwkeurigheid: 0,05% FS; Vermogensfactor: -1 tot +1 |
Koelsysteem |
Maximaal koelvermogen: 15 kW; Temperatuurregeling: -5 °C tot 100 °C; Stroomnauwkeurigheid: ±2% |
Dynamische reactie |
De test wordt uitgevoerd met een intensiteit van meer dan 50 kPa. Versnellingsstabilisatietijd: < 30 ms |
SSCH60-4000/15000 Nieuwe energiemotor Elektrische dynamometer Testbank Technische kenmerken
1. Precieze simulatie van de werkomstandigheden
Door middel van het algoritme voor dynamische koppelbelasting kan de variatie van het koppel tijdens het acceleratieproces van 0-60 km/h op stedelijke wegen worden gereproduceerd, waarbij de schommelingen binnen ± 2% worden gecontroleerd.met een vermogen van niet meer dan 50 W,.
2Test van de aanpassingsvermogen bij grote temperaturen
Optioneel -30 °C tot 80 °C omgevingskamer, gecombineerd met vochtigheidscontrole van 20% tot 85% RH, om de prestaties van de motor in verschillende klimaatzones te testen, temperatuurverhogingstoetsnauwkeurigheid ±1.5 ° C.
3. Basisfoutsimulatiefunctie
Ondersteunt het simuleren van zes veel voorkomende soorten storingen, zoals motorfaseverlies en abnormale sensorsignalen om ontwikkelaars te helpen bij het optimaliseren van motorbeschermingsstrategieën.
4. Werktuigen voor de analyse van de efficiëntie
ingebouwde motor-efficiëntie MAP-generatiefunctie, die automatisch efficiëntiecurven in verschillende bedrijfsomstandigheden toont, en die gegevens met vergelijkbare producten ondersteunt,hulp bij het optimalisatieontwerp- Wat is er?
SSCH60-4000/15000 Nieuwe energiemotor Elektrische dynamometer testbank Typische toepassingsgebieden
1. Motorproeven voor kleine personenwagens
Het is van toepassing op de aandrijvingsmotorproef van zuiver elektrische sedanen van klasse A0 en voertuigen voor stedelijke mobiliteit en kan het in GB/T 18388 vastgestelde nominale vermogen, rendement en andere testpunten voltooien.
2Ontwikkeling van stedelijke logistieke voertuigen
Ondersteuning van de motorprestatieverificatie voor elektrische logistieke voertuigen van minder dan 4,5 ton, waarbij frequente start-stop, lage snelheidsklimmen en andere werkomstandigheden in stedelijke distributie worden gesimuleerd.
3Speciaal voertuig met lage snelheid
Voorzien in duurzaamheidstests voor motoren van voertuigen met lage snelheid, zoals elektrische toeristische voertuigen en voertuigen voor transport op locatie, die gedurende acht achtereenvolgende uren onder zware belasting kunnen werken.- Ik weet het niet.
4Motorcontroller overeenkomt.
Het optimaliseren van de motorparameters en de besturingsparameters op de bank, zoals het aanpassen van de besturingsstrategie bij 12.000 r/min bij hoge snelheid, kan de motorefficiëntie met 2 tot 3 procent verhogen en het bereik van het voertuig vergroten.
Parameterinformatie voor SSCH-modellen
Model | Vermogen (KW) | Tork (Nm) | Nominale snelheid (rpm) | Maximale snelheid (rpm) | Naast de in punt 6.2.4.1 bedoelde parameters moet de in punt 6.2.4.2 bedoelde parameters worden gebruikt. |
SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 00,2% FS |
SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 00,2% FS |
SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 00,2% FS |
SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 00,2% FS |
SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 00,2% FS |
SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 00,2% FS |
SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 00,2% FS |
SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 00,2% FS |
SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 00,2% FS |
SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 00,2% FS |
SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 00,2% FS |
Kan aangepast worden |
Profiel van het bedrijf
Seelong Intelligent Technology (Luoyang) Co., Ltd. is een hightechbedrijf dat gespecialiseerd is in het meten, controleren, ontwerpen, fabriceren en installeren van apparatuur.en verkoopdiensten voor energie-technische systemen op verschillende gebieden, zoals lucht- en ruimtevaartHet bedrijf is gevestigd in de prachtige pioenenstad Luoyang.
Seelong is gespecialiseerd in onderzoek en ontwikkeling, productie en service van testapparatuur voor nieuwe energiemotoren, hybride aandrijfsystemen, motoren, transmissie en meer.Onze belangrijkste producten zijn elektrische dynamo's, meet- en besturingssystemen, gelijkstroomstroomvoorzieningen en garantiesystemen voor de werkomstandigheden.de bedrijfsfilosofie van het leveren van kwalitatief hoogwaardige diensten voor het overleven en het blijven renoveren voor de ontwikkeling, en de gebruikers verschillende soorten meet- en regelingsoplossingen op het gebied van energietechniek op verschillende gebieden te bieden.
De geavanceerde ontwerpfilosofie van Seelong en de rijke ervaring in de industrie geven het bedrijf een technologisch voordeel ten opzichte van concurrenten in dezelfde industrie.en de producten van het bedrijf kunnen beter voldoen aan de werkelijke marktvraagSeelong is dapper in innovatie, maar waardeert zijn eigen technologische doorbraken en ontwikkeling.het heeft langdurige en diepgaande samenwerkingsverbanden met meerdere binnenlandse onderzoeksinstellingen zoals Tsinghua University en Shandong University opgezet.Het heeft CE-certificering, ISO9001 kwaliteitssysteemcertificering, AAA-niveau-bedrijfscertificering, meer dan tien uitvindingspatenten en twee softwarecopyrights behaald.Het heeft meer dan honderd gebruikers in binnen- en buitenland professionele apparatuur en diensten geleverd.De onderneming heeft het vertrouwen van binnenlandse en buitenlandse klanten gewonnen met haar kosteneffectieve producten en hoogwaardige diensten en heeft een langdurig win-win strategisch partnerschap opgezet.
Het bedrijf houdt zich altijd aan de bedrijfsfilosofie van "technologische innovatie als missie en kwaliteitsservice als doel"de geavanceerde kwaliteit in dezelfde branche voortdurend overtreffenOm klanten te voorzien van producten en diensten met hoge intelligentie, precisie, snelheid,betrouwbaarheid, en toegevoegde waarde.
Alle medewerkers van Seelong Intelligent Technology (Luoyang) Co., Ltd. verwelkomen de oprechte samenwerking van binnenlandse en buitenlandse klanten van harte en werken samen voor de toekomst en gemeenschappelijke ontwikkeling.
Bedrijfscertificaten
Veelgestelde vragen
V: Wat is de minimale orderhoeveelheid voor onze samenwerking?
A: Wij ondersteunen kleine trail order van 1pcs voor voorraad producten.
V: Hoe kan ik meer weten over de producten?
A: Laat uw e-mail achter en wij sturen u uw elektronische voorbeeldboek.
V: Wat is uw betalingstermijn?
A: Normaal gesproken 40% T/T aanbetaling, volledig betalen voor verzending.
V: Wat is de doorlooptijd voor mijn bestellingen?
A: De productiecyclus van dynamometers is 6-8 weken, de productiecyclus van sensoren is 2-3 weken, voor andere producten kunt u contact met ons opnemen.
V: Hoe krijgen we de totale oplossing van de testbank?
A: Laat ons uw e-mail, ons technisch personeel zal met u communiceren over het gedetailleerde plan.
V: Kan ik uw fabriek bezoeken?
A: Natuurlijk, u bent altijd welkom om ons te bezoeken.
