600kW Een-op-Een Geforceerde luchtkoeling Versnellingsbak en As Prestatie- en betrouwbaarheidstestbank

600kW One-to-One Geforceerde luchtkoeling Versnellingsbak- en As Prestatie Test- en Betrouwbaarheidstestbank

De versnellingsbak prestatie testbank wordt voornamelijk gebruikt om de prestatietest en betrouwbaarheidstest van de transmissie, aandrijfas, enz. te voltooien, en kan voldoen aan de testvereisten van het teststuk, zoals efficiëntietest, dynamische test, prestatietest, betrouwbaarheidstest, enz. De duurzaamheidstestbank voor de versnellingsbak bestaat voornamelijk uit het ingangsdynamometersysteem (aandrijving en belasting), het uitgangsdynamometersysteem (belasting en aandrijving), het feedback variabele frequentie omvormersysteem, het besturingssysteem, het data-acquisitiesysteem, het mechanische banksysteem, het oliepompstation, het videobewakingssysteem, enz.

1. 600kW One-to-One Geforceerde luchtkoeling Versnellingsbak- en As Prestatie Test- en Betrouwbaarheidstestbank Componenten

• Elektrische dynamometer:

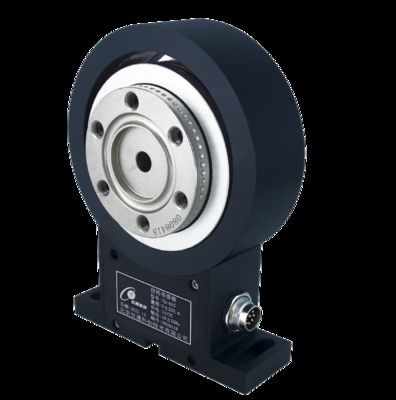

De elektrische dynamometer wordt gebruikt als een laad-/sleepapparaat voor de motor om de transmissie te belasten/te slepen; de elektrische dynamometer bestaat voornamelijk uit een AC-motorhost, een koppel flens, een elektrische dynamometer montagebasis, enz. De motor van de elektrische dynamometer gebruikt SSCD-serie high-torque producten; een koppelmeetapparaat is geïnstalleerd op de elektrische dynamometer voor koppelmeting; tegelijkertijd is een encoder geïnstalleerd op de elektrische dynamometer voor snelheidsmeting.

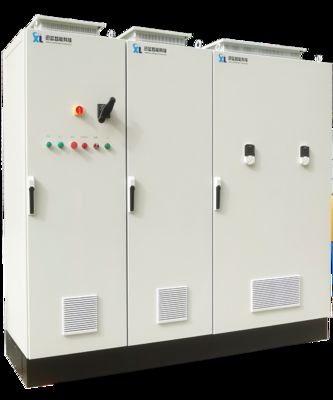

• Variabele frequentie omvormersysteem:

Het DTC-serie frequentieomzettingsbesturingssysteem wordt gebruikt om de elektrische dynamometer te besturen; het systeem werkt in vier kwadranten om de elektrische dynamometer te besturen voor belasting. De elektrische energie die na belasting wordt gegenereerd, wordt via het variabele frequentie omvormersysteem teruggevoerd naar de DC-bus om de elektrische dynamometer aan te drijven.

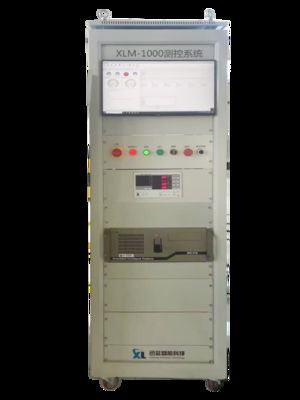

• XLP2000 besturingssysteem en besturingssoftware:

Het XLP2000 numerieke besturingssysteem van ons bedrijf wordt gebruikt voor de algehele besturing van de testbank; het XLP2000 besturingssysteem communiceert via de bus met het variabele frequentie omvormersysteem om de instelling en besturing van elke werkingstoestand van de testbank te voltooien; het XLP2000 besturingssysteem ontvangt verschillende parameters die door het systeem via de CAN-bus worden verzameld, en tegelijkertijd integreert het XLP2000 besturingssysteem externe hulpapparatuur, centraliseert communicatie en besturing; het gehele testproces kan automatisch worden voltooid.

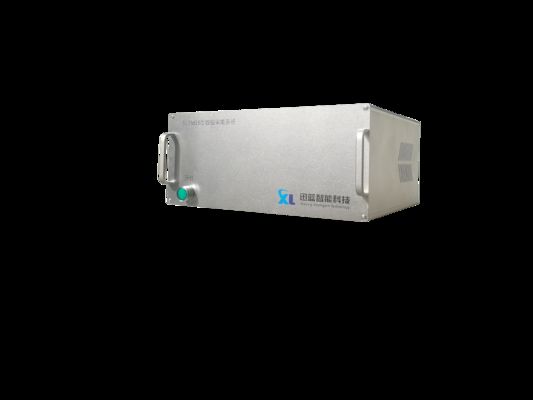

• Data-acquisitiesysteem:

Uitgerust met bijbehorende temperatuursensoren en temperatuuracquisitiemodules, wordt het gebruikt om parameters te verzamelen zoals de temperatuur van elk onderdeel en de temperatuur van de smeerolie, en de verzamelde gegevens via de bus te uploaden naar het XLP2000 besturingssysteem om gegevensweergave, -registratie en -verwerking te realiseren.

• Koppeling en beschermkap:

Een universele gewrichtsaandrijfas wordt gebruikt om het transmissieassysteem te verbinden; een beschermkap is geïnstalleerd op het bovenste deel van de roterende onderdelen zoals de koppeling ter bescherming. De koppeling is via de tooling verbonden met de geteste transmissie om de verbinding van het transmissiesysteem van de gehele testbank te voltooien.

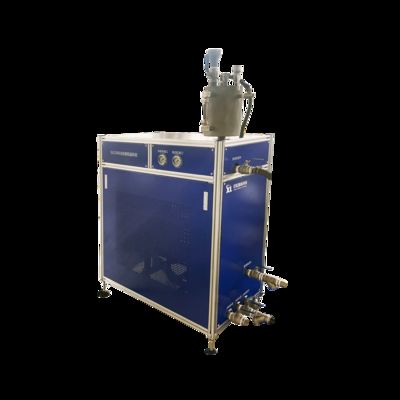

• Smeerolie station

Deze oplossing gebruikt het SLE-2120G smeeroliestation om constante druk, constante flow en constante temperatuursmering te leveren voor de UUT. Het apparaat gebruikt Siemens PLC als de belangrijkste besturingseenheid, die kan voldoen aan de smeerolievoorziening onder verschillende instellingsomstandigheden;

• Verstelbare transmissiebeugel

De verstelbare transmissiebeugel is via een speciale connector verbonden met de transmissie om een geheel te vormen. De hoogte van de transmissie kan op en neer worden aangepast door de hefschroef op de montagebeugel aan te passen, waardoor driedimensionale verstelbaarheid van de transmissieondersteuning wordt bereikt; een speciale adaptertool is op de transmissiebeugel geïnstalleerd om het teststuk te fixeren.

• Gietijzeren plaat

De gietijzeren plaat in deze oplossing is een vlakke referentiedrager gemaakt van hoogwaardig gietijzer HT250, die de kenmerken heeft van betrouwbare nauwkeurigheid, stabiel gebruik en gemakkelijk transport.

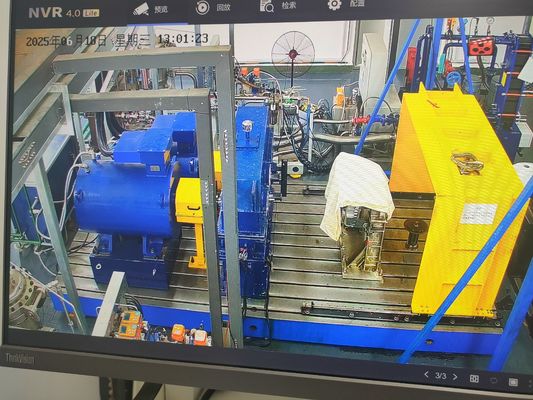

• Bewakingssysteem

Het bewakingssysteem is uitgerust met een high-definition nachtzichtcamera, een videorecorder en een LCD-scherm, dat de productstatus in realtime kan bewaken tijdens het testen van producten.

2. 600kW One-to-One Geforceerde luchtkoeling Versnellingsbak- en As Prestatie Test- en Betrouwbaarheidstestbank Werkingsprincipe

Het aandrijfsysteem levert vermogen om de versnellingsbak aan te drijven volgens de vooraf ingestelde werkomstandigheden, het belastingssysteem simuleert de werkelijke belasting en het data-acquisitiesysteem stuurt parameters in realtime naar het besturingssysteem, en het besturingssysteem past de aandrijving en belasting dienovereenkomstig dynamisch aan. Videobewaking en afdichtingstests werken samen, en na de test worden de transmissie-efficiëntie, het draagvermogen en andere indicatoren berekend door middel van gegevensanalyse om de prestatie-evaluatie te voltooien. ​

3. 600kW One-to-One Geforceerde luchtkoeling Versnellingsbak- en As Prestatie Test- en Betrouwbaarheidstestbank Gebruiksomgeving en -voorwaarden

1). Stroomvoorwaarden: 380/220V AC 50Hz voeding, uitgerust met spanningsstabilisator en UPS, spanningsschommeling binnen ±10%, frequentieschommeling binnen ±0,5Hz. ​

2). Werkomgeving: Professioneel laboratorium, omgevingstemperatuur -10°C～45°C, relatieve vochtigheid ≤85%, met goede ventilatie, trillingsisolatie en geluidsisolatiefaciliteiten.

4. 600kW One-to-One Geforceerde luchtkoeling Versnellingsbak- en As Prestatie Test- en Betrouwbaarheidstestbank Elektrische Dynamometer Technische Parameters

SSCD600 - 1500 / 3500 Elektrische Dynamometer Technische Parameters

SSCD600 - 375 / 875 Elektrische Dynamometer Technische Parameters

5. 600kW One-to-One Geforceerde luchtkoeling Versnellingsbak- en As Prestatie Test- en Betrouwbaarheidstestbank Referentiestandaarden

QC/T 568-2019 Technische eisen en banktestmethoden voor automotive mechanische transmissie-assemblages

QC/T-291-2023 "Prestatie-eisen en banktestmethoden voor automotive mechanische transfercase-assemblages"

6. 600kW One-to-One Geforceerde luchtkoeling Versnellingsbak- en As Prestatie Test- en Betrouwbaarheidstestbank Toepassingsgebieden

1). Automobielindustrie: gebruikt voor het onderzoek en de ontwikkeling en het testen van versnellingsbakken zoals transmissies, en om energiesystemen te optimaliseren. ​

2). Windenergie: Test de prestaties van de versnellingsbak onder complexe werkomstandigheden om een stabiele werking van de apparatuur te garanderen. ​

3). Scheepsbouw: Evalueer de betrouwbaarheid en schokbestendigheid van versnellingsbakken in navigatieomstandigheden. ​

4). Industriële apparatuur: Optimaliseer het versnellingsbakontwerp van werktuigmachines en andere apparatuur om de transmissie-efficiëntie te verbeteren. ​

5) . Lucht- en ruimtevaart: Zorg ervoor dat precisie versnellingsbakken betrouwbaar werken onder extreme omstandigheden.
